申请日2010.05.06
公开(公告)日2010.12.22
IPC分类号C02F103/16; C02F9/06
摘要
本实用新型属于电镀废水处理技术领域，涉及一种膜分离回收与电解槽组合电镀废水处理装置，其特征在于：所述电解槽与膜分离回收槽通过溢流管相连接，所述膜分离回收槽上部内置端部带滤膜的返流排放管，所述膜分离回收槽底部置有回收管阀，所述端部带滤膜的返流排放管通过真空泵与电镀废水管路相通，或排放或返回电解槽再处理。所述返流排放管的带滤膜端部的下方置有鼓气管。本实用新型的积极效果在于：电解槽中的氰化物、金属成分和部分有机物在电解槽中进行电解和化学分解的同时，把转化成氧化物或单质状态析出的细微金属颗粒，通过膜过滤分离器回收，使电镀废水中金属离子的浓度安全、高效、快速达到排放标准。
权利要求书

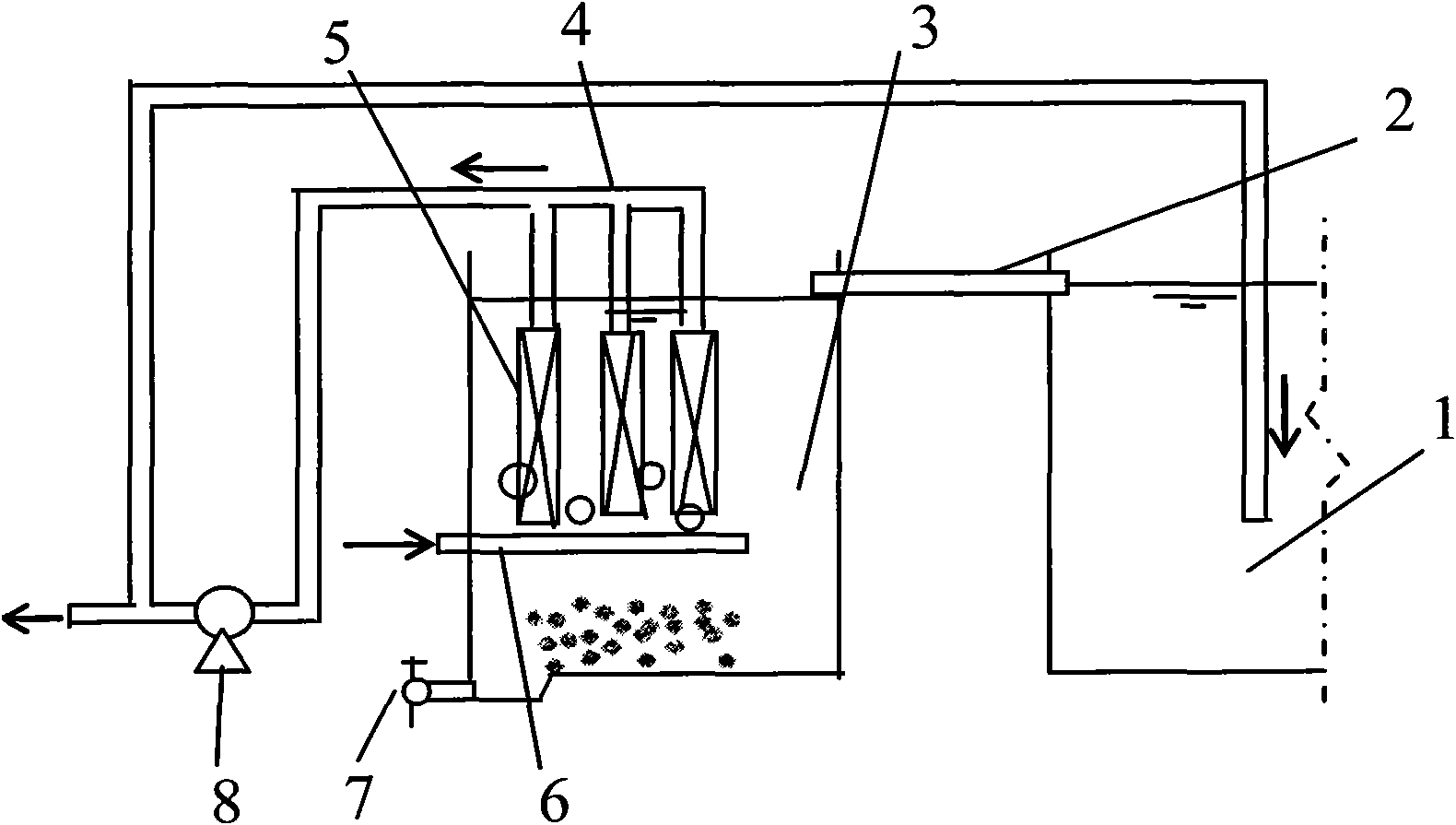

1.膜分离回收与电解槽组合电镀废水处理装置，其特征在于：电解槽(1)与膜分离回收槽(3)通过溢流管(2)相连接，所述膜分离回收槽(3)上部内置端部带滤膜(5)的返流排放管(4)，所述膜分离回收槽(3)底部置有回收管阀(7)，所述返流排放管(4)通过真空泵(8)与电镀废水管路相通排放或返回电解槽(1)。
2.根据权利要求1所述膜分离回收与电解槽组合电镀废水处理装置，其特征在于：所述返流排放管(4)的带滤膜(5)端部的下方置有鼓气管(6)。
说明书
膜分离回收与电解槽组合电镀废水处理装置
技术领域
本实用新型属于电镀废水处理技术领域，涉及电解法处理电镀废水的电解槽，尤其涉及到一种膜分离回收与电解槽组合的电镀废水处理装置。
背景技术
电镀行业生产过程中产生的废水成分，与电镀内容和电镀工艺有关，通常电镀废水中含有铜、镍等重金属离子和一些金、银等贵金属离子，有时还含有剧毒的氰化物等，或含有难分解的有机成分(COD)。现在用电解法处理电镀废水时，往往不能达到满意的符合环保要求的排放标准，还须把经电解处理的废水输送到后续设备，再用次氯酸钠等化学药品，把氰化物氧化成二氧化碳和氮气等无害物质后，才能达到排放标准;对于电解处理时析出的重金属和贵金属离子一般还要采用化学沉淀的方法，使这些有害成分分离出水体，达到相关金属离子的排放标准，但经化学沉淀后的金属回收价值降低。
实用新型内容：
本实用新型的目的：提供一种膜分离回收与电解槽组合电镀废水处理装置，在电解处理电镀废水中的氰化物和部分有机物的同时，用膜分离方法回收贵、重金属，使电镀废水能安全、高效、快速达到排放标准。
为达到上述目的，本实用新型采用的技术方案是：膜分离回收与电解槽组合电镀废水处理装置，包括电解槽及其置于所述电解槽内的电极和电解液，其特征在于：所述电解槽与膜分离回收槽通过溢流管相连接，所述膜分离回收槽上部内置端部带滤膜的返流排放管，所述膜分离回收槽底部置有回收管阀，所述返流排放管通过真空泵与电镀废水管路相通，或排放或返回电解槽。
所述返流排放管的带滤膜端部的下方置有鼓气管。
本实用新型的积极效果在于：电解槽中的氰化物、金属成分和部分有机物在电解槽中进行电解和化学分解的同时，把转化成氧化物或单质状态析出的细微金属颗粒，通过膜过滤分离器回收，使电镀废水中金属离子的浓度安全、高效、快速达到排放标准。
