申请日2010.05.07
公开(公告)日2011.11.09
IPC分类号E03F5/14; E03F5/22
摘要
本发明公开了一种带隔油装置的污水自动提升设备，设备具有自动提升污水和简单隔油的功能，设备的进水口和出水口通过法兰对接;进水止回阀和四通布水器通过特殊的开孔加法兰连接;出水止回阀与出水管法兰连接;固液分离器和管道是法兰连接;固液分离器底部开孔焊接管道再与潜污泵是法兰连接，本发明具有环保、卫生和节约空间的优点。
权利要求书
1.一种带隔油装置的污水自动提升设备，主要包括进水止回阀、四 通布水器、出水止回阀、出水法兰、固液分离器、隔油装置、潜污泵， 其特征在于：进水口和出水口通过法兰对接;进水止回阀和四通布水器 通过特殊的开孔加法兰连接;出水止回阀与出水管法兰连接。
2.如权利要求1所述的带隔油装置的污水自动提升设备，其特征在 于：固液分离器和管道是法兰连接。
3.如权利要求1所述的带隔油装置的污水自动提升设备，其特征在 于：固液分离器底部开孔焊接管道再与潜污泵是法兰连接。
4.如权利要求1所述的带隔油装置的污水自动提升设备，其特征在 于：隔油装置设有锯齿隔油槽和挡板，挡板设置为三道。
5.如权利要求4所述的带隔油装置的污水自动提升设备，其特征在 于：隔油槽底部的圆孔与集油箱管道连接。
6.如权利要求1所述的带隔油装置的污水自动提升设备，其特征在 于：潜污泵的出口与固液分离器底部斜向连接。
说明书
带隔油装置的污水自动提升设备
技术领域
本发明涉及机械设备领域，特别是一种带隔油装置的污水自动提升 设备。
背景技术
目前，生活污水和废水的排放，通常的做法是在地下室地面设一个 集水坑，将卫生洁具的污水收集到一起后，用潜水泵提升排至室外地下 式污水泵井，或将卫生间的污水自流排入室外地下式污水泵井，再用潜 污泵提升排入泵井附近的污水检查井;这些通常做法存在弊病有：1、污 水中有粪便等固体物质，长期不清理，易引起堵塞，不易清掏;2、由于 集水坑较浅，根据水位启、停的潜污泵运行不太可靠;3、集水坑的密闭 性不好，有气味，卫生状况差;4、在室外建泵井，深度较深，投资较大， 管理也不方便。
发明内容

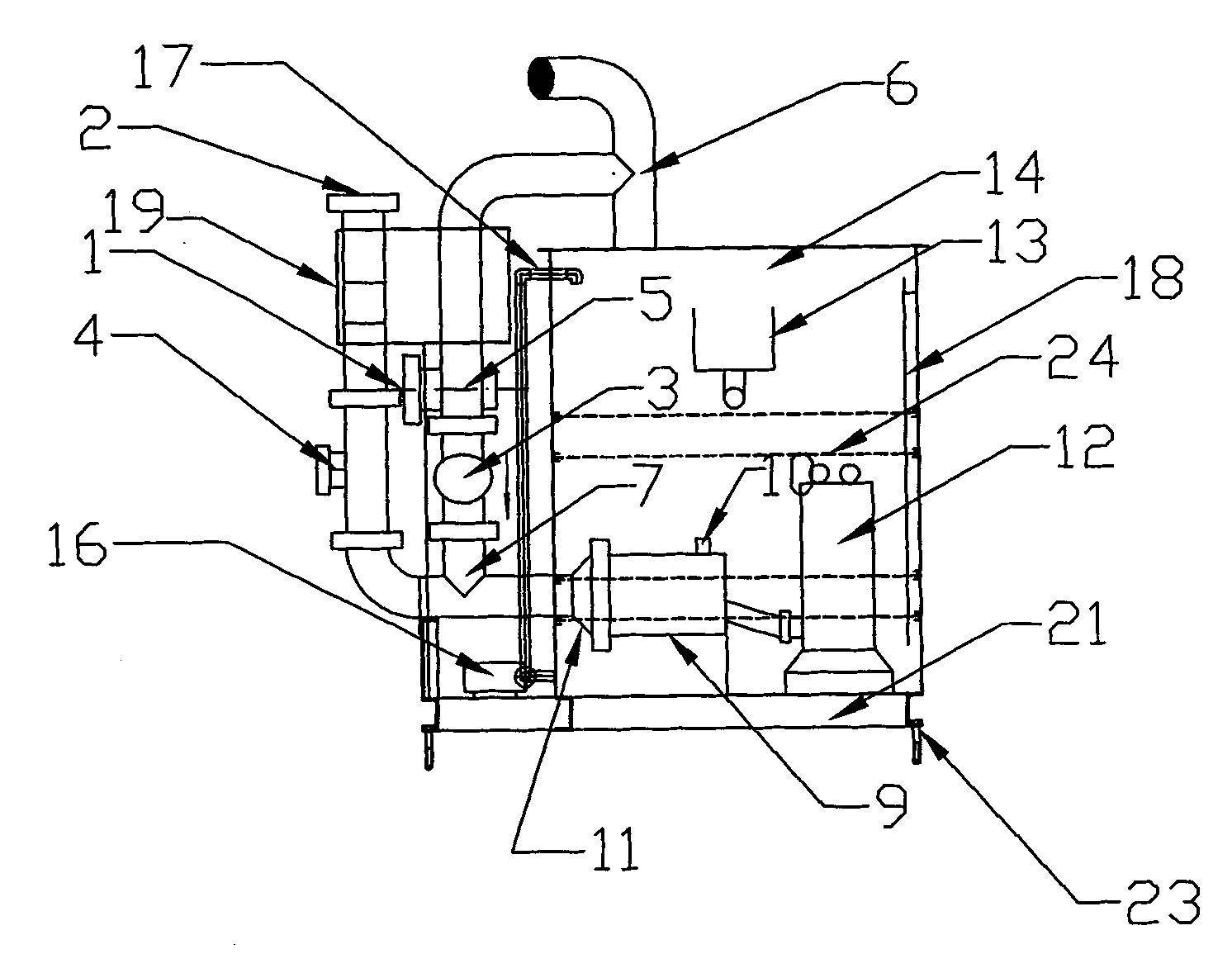

为了克服现有技术的不足，本发明提供一种带隔油装置的污水自动 提升设备，包括以下的结构部件及连接关系：(1)进水法兰：与污水的进 水管对接;(2)出水法兰：与污水的排水管对接;(3)进水止回阀：单向控 制阀，只能污水流进，不让污水从另一向流出;(4)出水止回阀：单向控 制阀，只能污水流出，不让污水从另一向流进;(5)四通布水器：让进水 两边分流，连接三合一多功能安全装置;(6)三合一多功能装置：让流速 快的污水少许直接进入储水箱，不会流向排水口，同时为防止负压产生， 储水箱与室外通气连通;(7)F型布水器：进水管路和出水管路共用一根 管道，独特设计;(8)h型布水器：两边出水管路合并一根出水管;(9)固 液分离器：拦截污水中的大颗粒杂物，使杂物和污水暂时分离，杂物储 存在里面;(10)反冲洗装置：用水泵提升的压力水反冲洗储水箱的侧壁， 也有一部分污水在进水时通过此装置，流入储水箱中;(11)喇叭口型变径 头：固液分离器与管道的连接;(12)潜污泵：提升储水箱的污水至室外， 潜污泵的出口与固液分离器底部斜向固接;(13)隔油装置：分离污水中的 水和上面的浮油。包括锯齿隔油槽和挡板，三道挡板是污水形成特定形 状的水流，更易油和水的分层;(14)储水箱：储存污水;(15)集油箱：储存 经过隔油装置分离的污水中的浮油;(16)油水回流泵：将集油箱中的油水 混合体回流至储水箱;(17)油水回流管：集油箱油水回流与储水箱连通; (18)液位计：准确测量储水箱液位，控制潜污泵的启停;(19)电控柜：设备 的全自动和手动运行控制;(20)排油口：设备水平固定和支撑;(21)钢槽 底座：固定储水箱和集油箱;(22)水箱盖板;(23)膨胀螺栓。
地下室污水进入设备四通布水器，两边分流通过进水止回阀，流入 固液分离器，污水中的颗粒杂物被拦截，污水由过滤器的孔眼流入潜污 泵的入水口，最终污水从潜污泵的叶轮底部流出，进入储水箱中，有部 分污水从固液分离器的反冲洗口流入储水箱。当污水的水位达到设计水 位时，隔油装置的水位与设计水位在同一水平线上，控制柜会给潜污泵 一个延时的信号，污水中的浮油会通过隔油装置的锯齿口流进隔油槽， 再由隔油槽底部的圆孔，自流进入集油箱，隔油槽底部的圆孔与集油箱 管道连接，浮油在集油箱中储存达到排油口的高度时，浮油会流入设备 外放置在排油口位置的贮油桶，收集的废油定期转移至规定倾倒的地方 即可。隔油装置同时设有三块挡板，目的使水流形成一个波浪形的睡S 状，更容易使油和水分层。当延时设定的时间一到，由液位计控制潜污 泵的启停，潜水泵自动启动一台，将储水箱中污水提升至室外污水井。 在污水被提升的过程中，固液分离器之前进水过程拦截下来的颗粒杂物 和垃圾，会随着水流被一起冲走，同时固液分离器的反冲洗装置会喷出 压力水，冲洗储水箱的侧壁，起到清洗水箱的作用，避免人为去定期清 掏储水箱沉积的杂物。
集油箱中不可避免会有油和水的混合体，设置一台油水回流泵，手 动控制它的启停，将集油箱中的油和水回流至储水箱，静置后重新油水 分层。当排油口漏出的是油水时，顺手启动油水回流泵后关掉。
为防止潜污泵抽完水负压的产生，三合一多功能安全装置的一端与 室外通气连通。同时，进水流入很快时，少许污水会由四通布水器的上 口回至储水箱，管口设置有圆形网口，防止大颗粒杂物直接进入储水箱。
由于采用了以上的技术方案，本发明具有以下有益效果：
1、设备封闭式运行：无臭气散发，环保卫生。活动顶盖设计;
2、无需修建污水池：节省土建投资费用，安装方便;
3、独特的防堵过滤设计：独特的水泵出水方式，水流自动旋转;
4、配置自动反冲洗过滤装置：将污物和水暂时分离，避免污物与水 泵叶轮和污水池单独接触，水泵出水自动反冲洗功能;
5、设备自防护功能：适应排水过急，排气防负压设计;
6、一体化设计：安装运行简单，自动化控制，无需专人看管。
