申请日2010.05.07
公开(公告)日2011.01.26
IPC分类号B01D29/31; B01D29/52; C02F1/44; C02F5/00; C02F9/08
摘要
一种陶瓷膜管锅炉水软化处理过滤系统，包括依次连接的原水箱，用于贮存欲过滤的原水;陶瓷膜管过滤器，对原水进行初步净化;预处理设备，对进入后续设备的水作预处理;后续设备，再次净化水;除盐水箱。本实用新型通过应用三种不同的组合模式满足企业针对不同水质要求的需要。其最大优点是高效节能、特别是提高了水回收率达到了85%以上、同时很大程度上延长反渗透膜的使用寿命，为企业节省成本，提高企业效率。
权利要求书
1.一种陶瓷膜管锅炉软化水处理过滤系统，其特征在于，包括依次连接的
原水箱，用于贮存欲过滤的原水;
陶瓷膜管过滤器，对原水进行初步净化;
预处理设备，对进入后续设备的水作预处理;
后续设备，再次净化水;
除盐水箱。
2.如权利要求1所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述后续设备为反渗透装置。
3.如权利要求1所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述后续设备为混合离子交换器。
4.如权利要求1所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述后续设备为相连接的反渗透装置和混合离子交换器。
5.如权利要求1所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述陶瓷膜管过滤器包括圆柱形的筒体，所述筒体的上下分别设有上封头和下封头，用以密封所述筒体，所述上封头上设有上部人孔，所述筒体的侧面设有下部人孔，所述筒体的内部于上部设有上部花板，下部设有下部花板，陶瓷膜管固定于所述上部花板和下部花板之间，所述上封头上设有滤液进口，所述下封头上设有滤液出口，所述筒体上侧设有反冲洗液进口，所述下封头上设有储渣器和反冲洗液及滤渣出口。
6.如权利要求5所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述下封头上带有安装固定所述陶瓷膜管过滤器用的安装支架。
7.如权利要求5所述的陶瓷膜管锅炉软化水处理过滤系统，其特征在于，所述反冲洗液及滤渣出口连接排渣管阀门和反冲洗液阀门。
说明书
陶瓷膜管锅炉软化水处理过滤系统
技术领域
本实用新型通过对传统锅炉水软化处理系统改造、创新、结合。是以氧化铝、氧化钛、氧化锆、石英沙等经高温烧结而成的具有多孔结构的精密陶瓷滤材料。同时通过对陶瓷膜管表面的技术处理防滤孔阻塞、提高反冲洗效率。本实用新型关于一种陶瓷膜管锅炉软化水处理过滤系统，特别是一种处理锅炉软化水的多介质高效陶瓷膜管锅炉软化水处理过滤系统。
背景技术
现有的过滤系统中的过滤器通常采用石英砂过滤，但是过滤效率低，水回收率低。而且现有的过滤系统不能灵活采用不同的组合模式，满足企业针对不同水质要求的需要，且过滤元件的使用寿命较低，造成企业生产成本较高。
发明内容
本实用新型提供一种陶瓷膜管锅炉软化水处理过滤系统，以解决上述背景技术中存在的过滤系统不能灵活采用不同的组合模式，满足企业针对不同水质要求的需要，且过滤元件的使用寿命较低，造成企业生产成本较高，反冲洗等的技术问题。

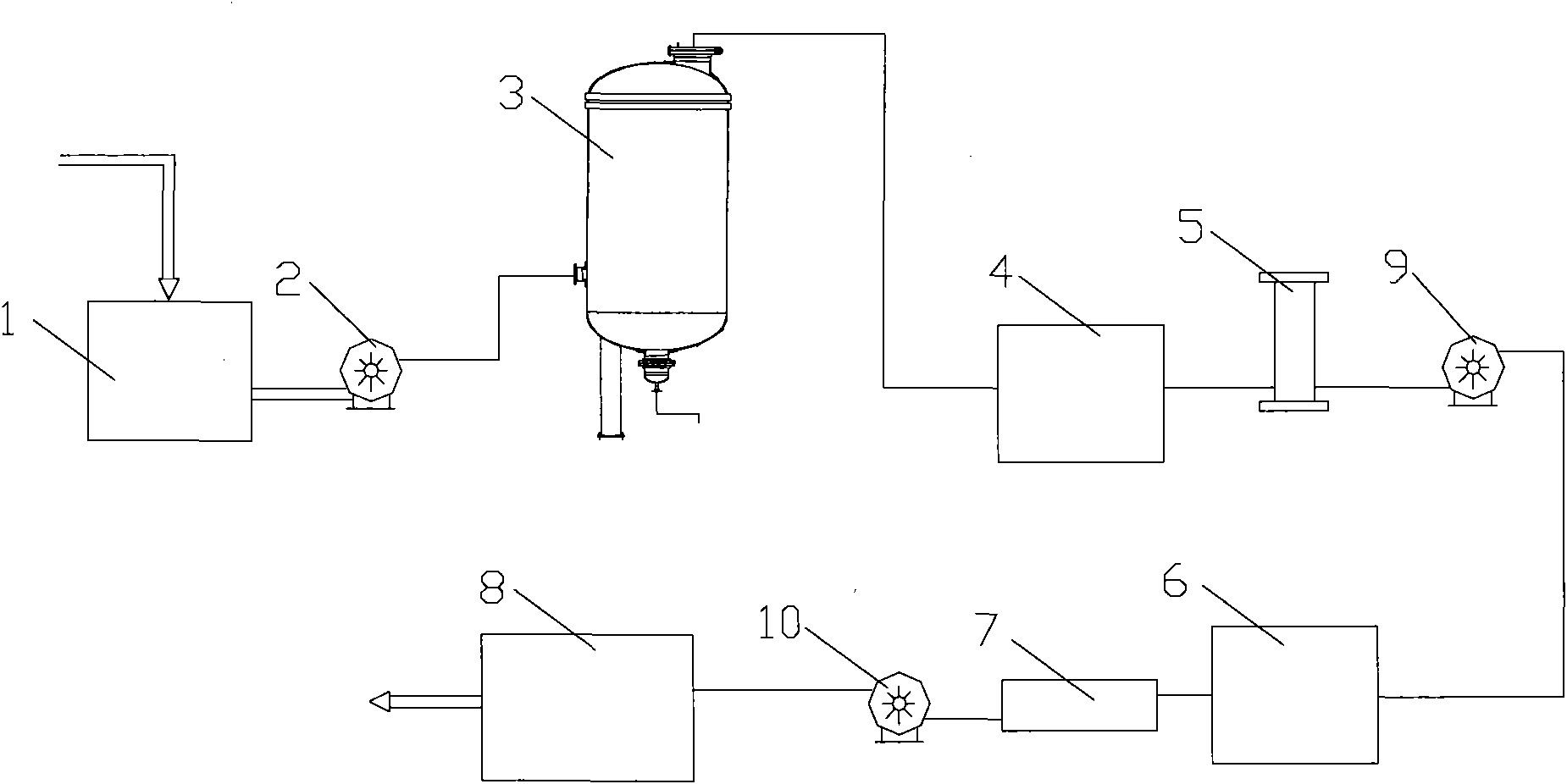

一种陶瓷膜管锅炉软化水处理过滤系统，包括依次连接的原水箱，用于贮存欲过滤的原水;陶瓷膜管过滤器，对原水进行初步净化;预处理设备，对进入后续设备的水作预处理;后续设备，再次净化水;除盐水箱。
其特征在于，所述后续设备为反渗透装置。
其特征在于，所述后续设备为混合离子交换器。
其特征在于，所述后续设备为相连接的反渗透装置和混合离子交换器。
其特征在于，所述陶瓷膜管过滤器包括圆柱形的筒体，所述筒体的上下分别设有上封头和下封头，用以密封所述筒体，所述上封头上设有上部人孔，所述筒体的侧面设有下部人孔，所述筒体的内部于上部设有上部花板，下部设有下部花板，陶瓷膜管固定于所述上部花板和下部花板之间，所述上封头上设有滤液进口，所述下封头上设有滤液出口，所述筒体上侧设有反冲洗液进口，所述下封头上设有储渣器和反冲洗液及滤渣出口。
其特征在于，所述下封头上带有安装固定所述陶瓷膜管过滤器用的安装支架。
其特征在于，所述反冲洗液及滤渣出口连接排渣管阀门和反冲洗液阀门。
本实用新型通过应用三种不同的组合模式满足企业针对不同水质要求的需要。同时可以通过对膜管型号的选择满足不同企业用水量的不同的情况、柔性灵活应用。其最大优点是高效节能、特别是提高了水回收率达到了85%以上、特别是很大程度上延长反渗透膜的使用寿命，降低更换次数为企业节省成本支出，提高企业效率。
