申请日2010.05.06
公开(公告)日2010.12.22
IPC分类号C02F1/04; C01B7/01; C01F5/30
摘要

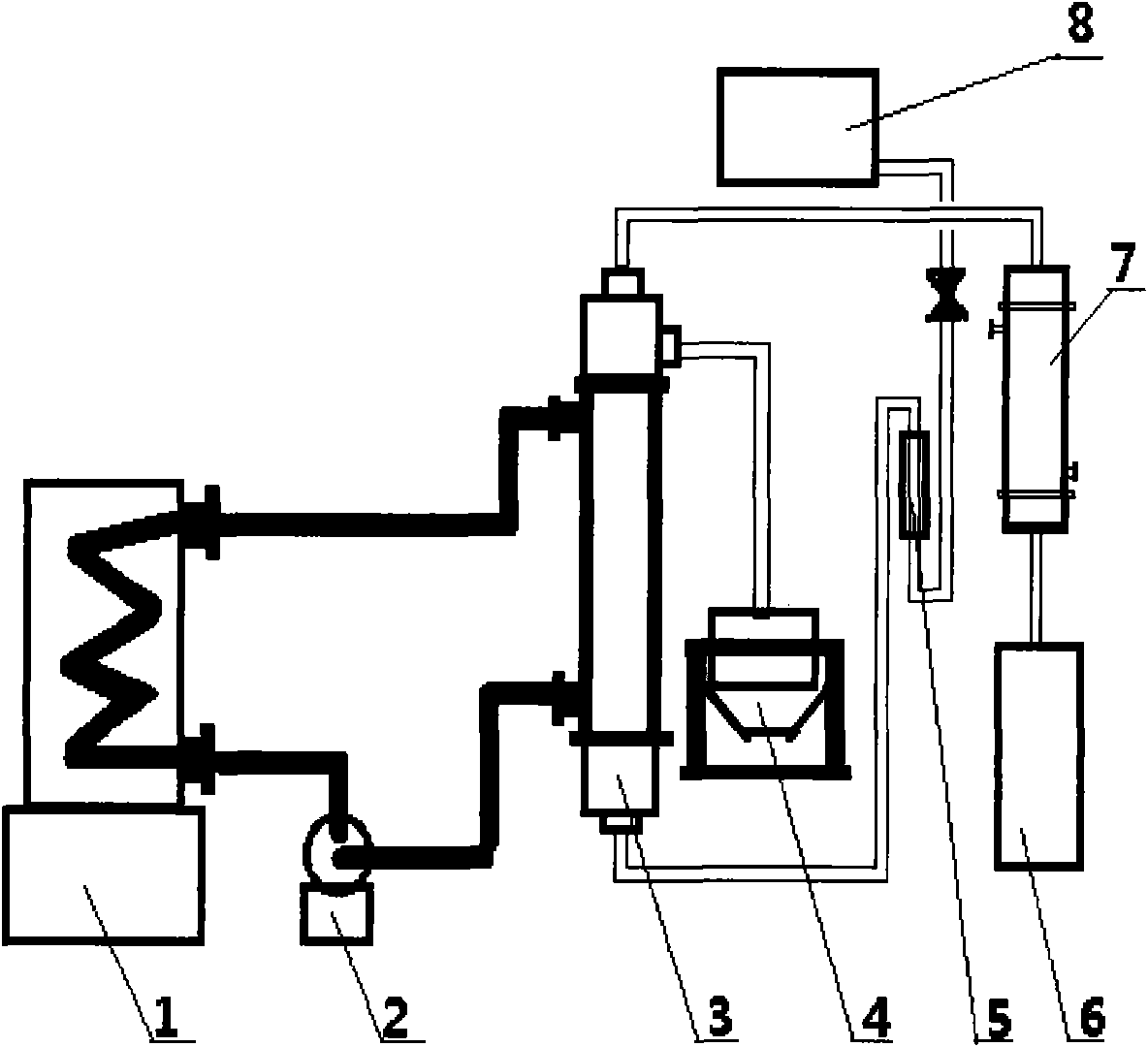

一种连续式烷基化废水处理装置，由有机热载体炉(1)、导热油循环泵(2)、切片机(4)、转子流量计(5)、盐酸接受罐(6)、废水高位罐(8)组成，其不同之处在于所述的导热油循环泵(2)通过管道与石墨圆块孔蒸发器(3)的下端侧壁上连接，石墨圆块孔蒸发器(3)上端的侧壁上通过管道与所述的切片机(4)连接，石墨圆块孔蒸发器(3)的顶端通过管道连接石墨冷凝器(7)的一端，石墨冷凝器(7)的另一端与所述的盐酸接受罐(6)连接，因而设备设计合理，能有效实现连续生产、设备使用寿命长、耐高温、耐腐蚀、耐冷热冲击，特别适合于废水处理之用。
权利要求书
1.一种连续式烷基化废水处理装置，由有机热载体炉(1)、导热油循环泵(2)、切片机(4)、转子流量计(5)、盐酸接受罐(6)、废水高位罐(8)组成，其特征在于所述的导热油循环泵(2)通过管道与石墨圆块孔蒸发器(3)的下端侧壁上连接，石墨圆块孔蒸发器(3)上端的侧壁上通过管道与所述的切片机(4)连接，石墨圆块孔蒸发器(3)的顶端通过管道连接石墨冷凝器(7)的一端，石墨冷凝器(7)的另一端与所述的盐酸接受罐(6)连接。
说明书
连续式烷基化废水处理装置
技术领域：
本实用新型涉及一种废水处理装置，特别是一种连续式烷基化废水处理装置。
背景技术：
目前，我国在化工生产烷基化反应时，由格氏试剂反应产生的含盐酸和氯化镁废水，需要进行处理，一般处理方式是用用导热油循环加热搪玻璃反应釜，蒸发去掉水分及盐酸后，冷却生成六水氯化镁固体，间歇法处理，由于搪玻璃反应釜耐冷热冲击性差，搪玻璃层极易产生爆瓷现象，而废水中含有盐酸，爆瓷后产生氢腐蚀，使搪玻璃反应釜报废，设备使用寿命较短。
发明内容：
本实用新型就是要提供一种设备设计合理、能有效实现连续生产、设备使用寿命长、耐高温、耐腐蚀、耐冷热冲击的废水处理装置。
本实用新型的目的是这样实现的：一种连续式烷基化废水处理装置，由有机热载体炉、导热油循环泵、切片机、转子流量计、盐酸接受罐、废水高位罐组成，其特征在于所述的导热油循环泵通过管道与石墨圆块孔蒸发器的下端侧壁上连接，石墨圆块孔蒸发器上端的侧壁上通过管道与所述的切片机连接，石墨圆块孔蒸发器的顶端通过管道连接石墨冷凝器的一端，石墨冷凝器的另一端与所述的盐酸接受罐连接。
本实用新型与现有技术相比具有以下优点：
由于采用导热油循环泵通过管道与石墨圆块孔蒸发器的下端侧壁上连接，石墨圆块孔蒸发器上端的侧壁上通过管道与所述的切片机连接，石墨圆块孔蒸发器的顶端通过管道连接石墨冷凝器的一端，石墨冷凝器的另一端与所述的盐酸接受罐连接的结构形式，因而设备设计合理，能有效实现连续生产、设备使用寿命长、耐高温、耐腐蚀、耐冷热冲击。
