申请日2010.05.06
公开(公告)日2011.08.17
IPC分类号C02F1/52
摘要
本实用新型公开了一种塔式污水处理设备，包括澄清塔体，澄清塔体下面连着沉淀塔体，沉淀塔体下面设支撑立柱，澄清塔体和沉淀塔体的塔体中央设有絮凝物混药罐，絮凝物混药罐的顶端设有沉淀剂添加罐，底端通过混凝液出口与沉淀塔体相通，絮凝物混药罐的上部外周设有环形清水回流槽，下部连有污水输入管。本实用新型具有节省电能、不需要专人值守、节省药剂、节约用地、污水处理量大、回水质量好的特点。
权利要求书
1.一种塔式污水处理设备，其特征是，包括澄清塔体，澄清塔体下面连着沉淀塔体，沉淀塔体下面设支撑立柱，澄清塔体和沉淀塔体的塔体中央设有絮凝物混药罐，絮凝物混药罐的顶端设有沉淀剂添加罐，底端通过混凝液出口与沉淀塔体相通，絮凝物混药罐的上部外周设有环形清水回流槽，下部连有污水输入管。
2.按照权利要求1所述的塔式污水处理设备，其特征是，所述的澄清塔体为圆筒形，所述的沉淀塔体的上部为圆筒形，下部为圆锥壳形。
3.按照权利要求1或2所述的塔式污水处理设备，其特征是，所述的沉淀塔体的底部中心位置设有絮凝物排放管阀。
4.按照权利要求1所述的塔式污水处理设备，其特征是，所述的絮凝物混药罐包括圆筒部分和圆锥壳部分;絮凝物混药罐的圆锥壳部分通过数根混药罐支撑架与沉淀塔体的内壁相连，絮凝物混药罐的圆筒部分通过数根混药罐固定架与澄清塔体内壁相连。
5.按照权利要求1所述的塔式污水处理设备，其特征是，所述的沉淀剂添加罐与絮凝物混药罐相接的地方设有一个或多个沉淀剂添加阀。
6.按照权利要求1所述的塔式污水处理设备，其特征是，所述的环形清水回流槽连接有清水溢流管和清水回流管。
7.按照权利要求1所述的塔式污水处理设备，其特征是，所述的污水输入管连有污水输入管阀和絮凝剂添加管阀。
说明书
一种塔式污水处理设备
技术领域
本实用新型涉及一种污水处理设备。
背景技术
现有的污水处理回收利用方法虽然很多，但是大多存在多种不足。例如：采用气浮机分离絮凝物的方法需要耗费大量电能和需要配置专人值守调控操作，并且造成较为明显的药剂浪费，回水质量也比较差;采用沉淀池分离絮凝物的方法需要占用大量地面，污水处理量小，回水质量不稳定，并且清理絮凝物费工费时。
发明内容
本实用新型的目的是利用高度压差分流提供一种塔式污水处理设备。
本实用新型采取的技术方案为：

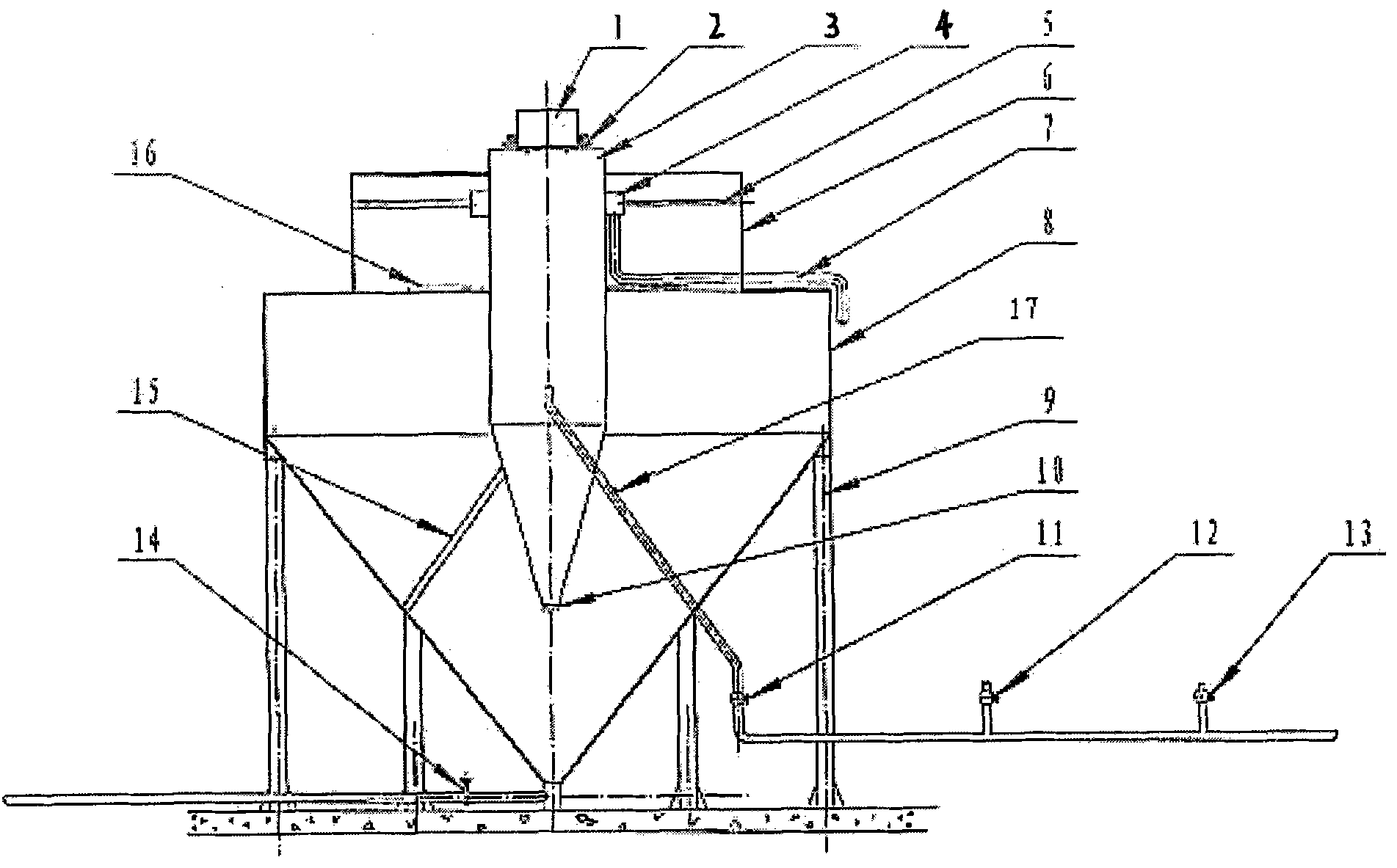

一种塔式污水处理设备，包括澄清塔体，澄清塔体下面连着沉淀塔体，沉淀塔体下面设支撑立柱，澄清塔体和沉淀塔体的塔体中央设有絮凝物混药罐，絮凝物混药罐的顶端设有沉淀剂添加罐，底端通过混凝液出口与沉淀塔体相通，絮凝物混药罐的上部外周设有环形清水回流槽，下部连有污水输入管。
所述的澄清塔体为圆筒形，所述的沉淀塔体的上部为圆筒形，下部为圆锥壳形。澄清塔体和沉淀塔体可制作为相同直径的单一塔体，也可制作成不同直径的组合塔体，不同直径的组合塔体是为了提高塔体的机械强度和合理减少蓄积量以降低基础的建造成本并提高安全操作水平。
所述的沉淀塔体的底部中心位置设有絮凝物排放管阀。
所述的絮凝物混药罐包括圆筒部分和圆锥壳部分;絮凝物混药罐的圆锥壳部分通过数根混药罐支撑架与沉淀塔体的内壁相连，絮凝物混药罐的圆筒部分通过数根混药罐固定架与澄清塔体内壁相连。
所述的沉淀剂添加罐与絮凝物混药罐相接的地方设有一个或多个沉淀剂添加阀。
所述的环形清水回流槽连接有清水溢流管和清水回流管。
所述的污水输入管连有污水输入管阀和絮凝剂添加管阀;为适应添加多种絮凝剂的需要，污水输入管阀的前部还应该附设一根或数根絮凝剂复加管阀。
用本实用新型污水处理设备，具有节省电能、不需要专人值守、节省药剂、节约用地、污水处理量大、回水质量好的特点。
