申请日2010.05.04
公开(公告)日2010.12.29
IPC分类号E03C1/12; C02F1/00; A47K1/14; E03C1/182
摘要
本实用新型公开了一种家用污水处理回收水池，包括水池箱体，水池箱体内上部设置清水池，下部设置相互分离的污水池和回收池，清水池通过第一排污口与污水池连通，污水池底部安装第一排污管道，清水池通过第二排污口与回收池连通，回收池底部安装第二排污管道，第二排污管道上安装排水阀，回收池侧壁上安装回收管，回收管上安装水泵，水池箱体上壁上安装水泵控制按钮和排水阀控制按钮，水泵控制按钮通过导线与水泵连接，排水阀控制按钮通过导线与排水阀连接，第一排污口或第二排污口上安装密封塞。本实用新型的优点在于：采用分层设计，能够对水池使用过的较为清洁的水进行过滤回收，实现水资源的反复利用;结构简洁合理，制造成本低;易于控制等。
权利要求书

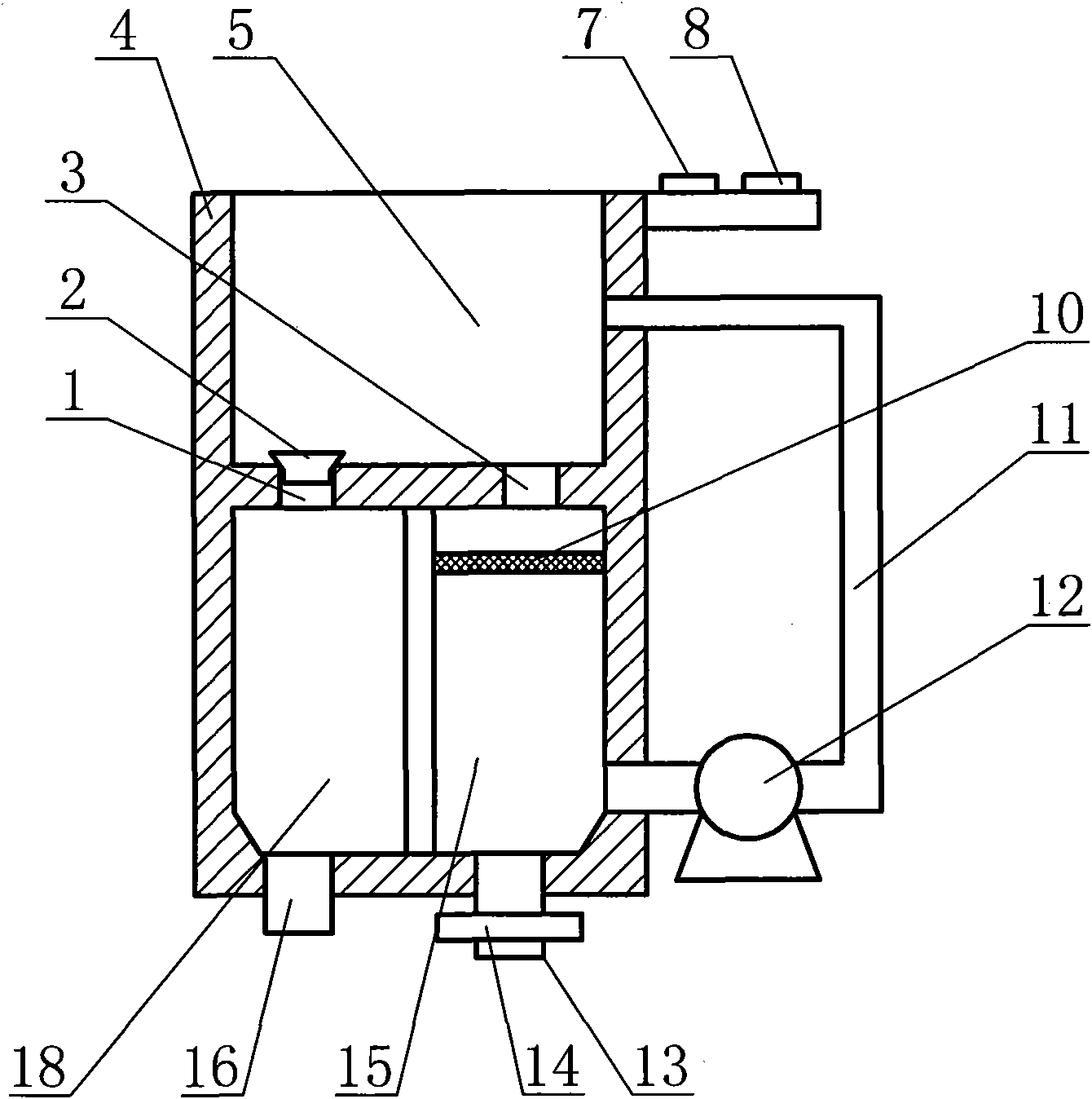

1.一种家用污水处理回收水池，其特征在于：包括水池箱体(4)，水池箱体(4)内上部设置清水池(5)，下部设置相互分离的污水池(18)和回收池(15)，清水池(5)通过第一排污口(1)与污水池(18)连通，污水池(18)底部安装第一排污管道(16)，清水池(5)通过第二排污口(3)与回收池(15)连通，回收池(15)底部安装第二排污管道(13)，第二排污管道(13)上安装排水阀(14)，回收池(15)侧壁上安装回收管(11)，回收管(11)与清水池(5)侧壁连通，回收管(11)上安装水泵(12)，水池箱体(4)上壁上安装水泵控制按钮(7)和排水阀控制按钮(8)，水泵控制按钮(7)通过导线与水泵(12)连接，排水阀控制按钮(8)通过导线与排水阀(14)连接，第一排污口(1)或第二排污口(3)上安装密封塞(2)。
2.根据权利要求1所述的一种家用污水处理回收水池，其特征在于：回收池(15)内安装过滤网(10)，过滤网(10)位于回收管(11)的进水口上部。
说明书
一种家用污水处理回收水池
技术领域
本实用新型涉及家用水池领域，具体是一种家用污水处理回收水池。
背景技术
在日常生活中，需要用到大量的清洁水来洗菜、洗刷、洗衣等，这些水在使用一次后依然比较干净，但是现有的水池无法对这部分水进行再利用，而是使用一次后就直接排入下水道，造成大量的水资源浪费。同时，拖把作为日常生活中常常用到的清洁工具，其本身在刷洗时无需非常清洁的水，如果能将日常使用后的水进行过滤回收，完全可以用于刷洗拖把使用。因此设计一种家用污水处理回收水池，成为本领域的热门研究课题。
发明内容
本实用新型的目的在于提供一种家用污水处理回收水池，它可以解决公知技术中存在的不足，采用双出水口设计，能够对水池使用过较为清洁的水进行回收，实现反复利用。
本实用新型为实现上述目的，通过以下技术方案实现：一种家用污水处理回收水池，包括水池箱体，水池箱体内上部设置清水池，下部设置相互分离的污水池和回收池，清水池通过第一排污口与污水池连通，污水池底部安装第一排污管道，清水池通过第二排污口与回收池连通，回收池底部安装第二排污管道，第二排污管道上安装排水阀，回收池侧壁上安装回收管，回收管与清水池侧壁连通，回收管上安装水泵，水池箱体上壁上安装水泵控制按钮和排水阀控制按钮，水泵控制按钮通过导线与水泵连接，排水阀控制按钮通过导线与排水阀连接，第一排污口或第二排污口上安装密封塞。
所述回收池内安装过滤网，过滤网位于回收管的进水口上部。
本实用新型的优点在于：采用分层设计，能够对水池使用过的较为清洁的水进行过滤回收，实现水资源的反复利用;结构简洁合理，制造成本低;易于控制等。
