申请日2010.03.18
公开(公告)日2010.11.24
IPC分类号C02F1/00; B01D24/02
摘要
一种工业废水过滤器，包括壳体和滤芯，其特征在于：壳体呈圆筒状，两端呈法兰状，滤芯呈饼状装进壳体中。由于该废水过滤器的滤芯中的过滤单元的单位体积随级数递增而减小，因此在水的流动过程中可以实现逐级自然过滤，既能保证水流的畅通，又能保证良好地过滤效果。可以广泛适用于工业企业各种废水处理，如：锅炉除尘水、冲渣水，石材加工冷却产生的石浆水的过滤回收复用。
权利要求书

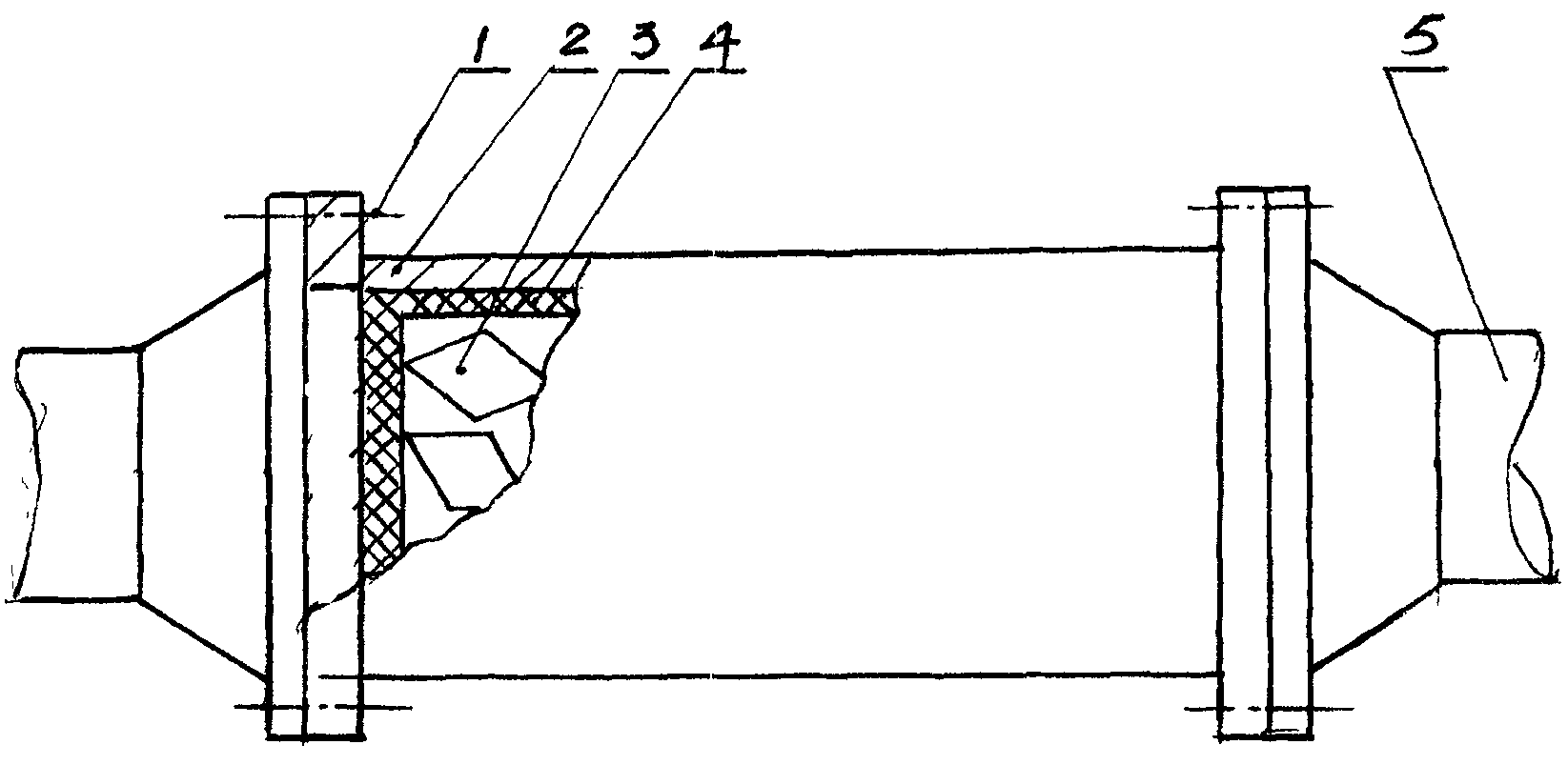

1.一种工业废水过滤器，包括壳体和滤芯，其特征在于：壳体(2)呈圆筒状，两端呈法兰状，滤芯呈饼状装进壳体中。
2.根据权利要求1所述的工业废水过滤器，其特征在于：所述的废水过滤器中至少装三级滤芯，滤芯由筛网(4)和在网中填充的过滤单元(3)构成。
3.根据权利要求2所述的工业废水过滤器，其特征在于：所述的筛网(4)为钢丝网或尼龙筛网。
4.根据权利要求1或2所述的工业废水过滤器，其特征在于：所述的滤芯中的过滤单元(3)的单位体积随级数递增而减小，即第一级滤芯的过滤单元的单位体积最大，最后一级过滤单元的单位体积最小。
说明书
工业废水过滤器
技术领域
本实用新型涉及一种过滤器，特别是涉及一种废水过滤器。
背景技术
我国现有工业废水处理装置，大多数都是建几个自然沉淀池，有的循环复用，有的排放。在循环使用过程中，存在诸多问题，如工业锅炉，现在采用麻石水膜除尘器，链条炉水冲渣设备，除尘水和冲渣水汇集在沉淀池，经过自然沉淀，好多灰尘和杂质沉淀不下来，循环使用管道磨损大，水泵损耗也大，有的三个月换泵一台进入麻石水膜除尘器，磨损除尘器内喷头，造成水雾不密，除尘效果差，黑曼子降不下来，污染环境，自然排放也达不到环保要求。还有其它工业废水，如石材加工冷却产生的废水，由于混有大量石浆，虽然加入助凝剂，使其反应后沉淀，还是难以完全满足复用要求，造成水泵和管道的加速磨损。
实用新型内容
本实用新型的目的在于提供一种结构简单、过滤效果好、能够满足工业废水回收复用的废水过滤器。
本实用新型的目的可以通过以下技术措施来达到：即这种工业废水过滤器，包括壳体和滤芯，其特征在于：壳体呈圆筒状，两端呈法兰状，滤芯呈饼状装进壳体中。
所述的废水过滤器中至少装三级滤芯，滤芯由筛网和在网中填充的过滤单元构成。
所述的筛网(4)为钢丝网或尼龙筛网。
所述的壳体中至少装有三级滤芯，滤芯中的过滤单元的单位体积随级数递增而减小，即第一级滤芯的过滤单元的单位体积最大，最后一级过滤单元的单位体积最小，这样便于将所余悬浮物从大到小阻隔在复用池之外。
该工业废水过滤器设在水泵的出水口，由于该废水过滤器的滤芯中的过滤单元的单位体积随级数递增而减小，因此在水的流动过程中可以实现逐级自然过滤，既能保证水流的畅通，又能保证良好地过滤效果。可以沉淀池的过滤器配合命脉，广泛适用于工业企业各种废水处理，如：锅炉除尘水、冲渣水，石材加工冷却产生的石浆水等。
