申请日2010.03.12
公开(公告)日2011.09.21
IPC分类号C02F9/14
摘要
零能耗污水处理设备由原水收集器、过滤器组成，原水收集器由1个或多个罐组成，罐和罐之间由管道进行串联，原水收集器的出口和过滤器连接，过滤器设有排水口，原水收集器还设有排气口。原水进入到原水收集器后由一个罐流向另一个罐，这样原水收集器就具备了原水收集和化粪池的作用生化处理的作用，经过生化处理后的污水流向过滤器，由于在过滤其中设置有滤料，同时利用水往低处流动的原理使经过过滤后的水直接流向出口，达到整个水处理过程中不需要设置提升泵、曝气机等机电设备，实现整个水处理过程中零能耗的目的。
权利要求书
1.零能耗污水处理设备，其特征在于：设备由原水收集器、过滤器组成，原水收集器由1个或多个罐组成，罐和罐之间由管道进行串联，原水收集器的出口和过滤器连接，过滤器设有排水口，原水收集器具有原水收集和化粪池的功能并设有排气装置。
2.根据权利要求1所述的零能耗污水处理设备，其特征在于：原水收集器设的排气装置中安装有滤料。
说明书
零能耗污水处理设备
一：技术领域
本发明涉及一种污水处理设备，特别是一种零能耗生活污水处理设备。
二：背景技术
已有技术中的生活污水处理设备，一般都需要加水泵对原水进行提升、曝气等处理，特别是曝气机需要24小时运转，消耗大量的电力资源，一般处理1吨水大约都需要几毛钱的电费，其次是设备占地面积非常大，同时需要工人时时监控，消耗大量的人力资源。
三：发明内容
本发明的目的在于：设计一种零能耗的污水处理设备，并使其安装简单、占地面积小、无需工人值守。

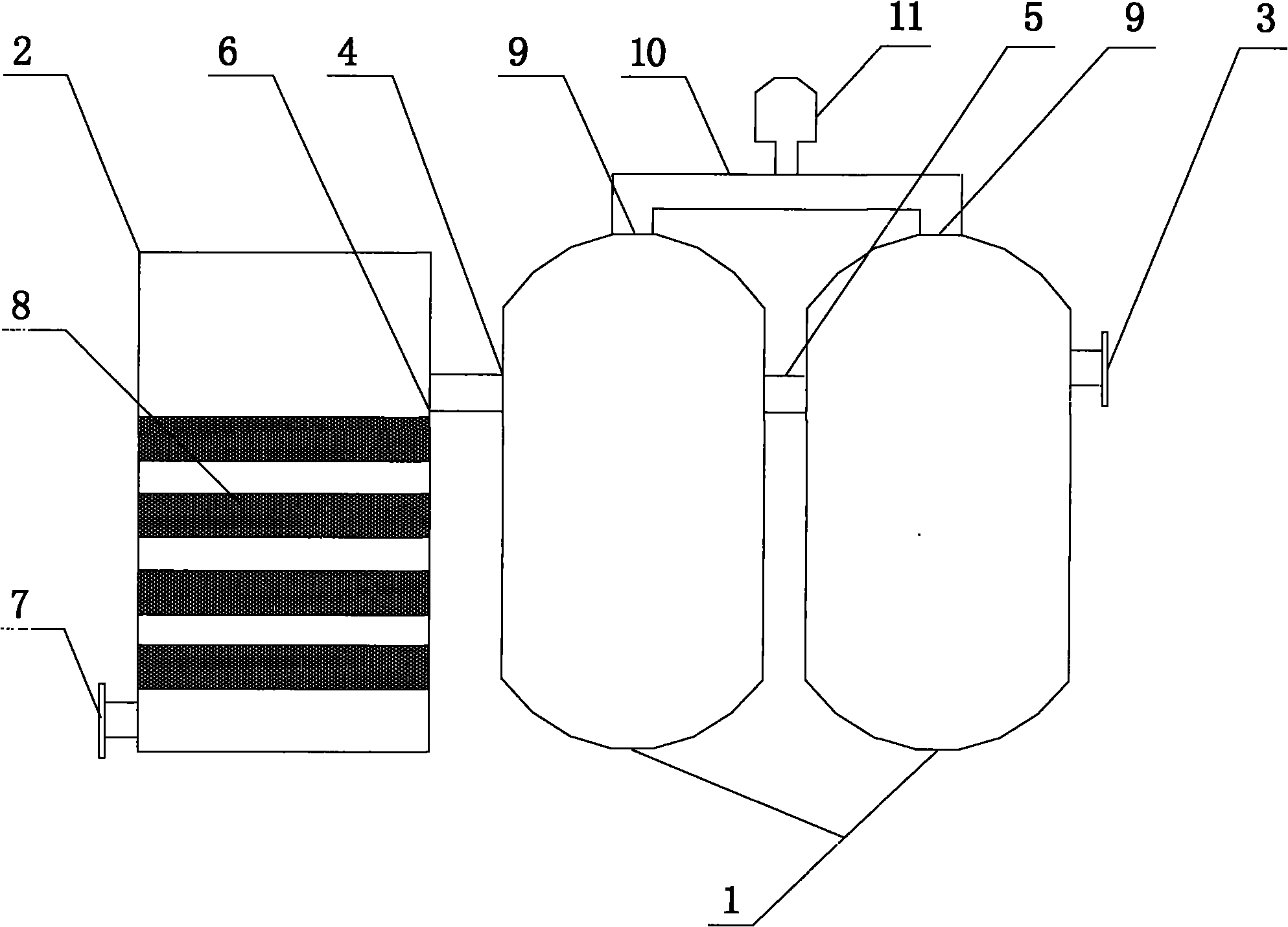

本发明采用如下结构实现上述目的，零能耗污水处理设备由原水收集器、过滤器组成，原水收集器由1个或多个罐组成，罐和罐之间由管道进行串联，原水收集器的出口和过滤器连接，过滤器设有排水口，原水收集器还设有排气口。
采用如上结构，原水进入到原水收集器后由一个罐流向另一个罐，这样原水收集器就具备了原水收集和化粪池的作用生化处理的作用，经过生化处理后的污水流向过滤器，由于在过滤其中设置有滤料，同时利用水往低处流动的原理使经过过滤后的水直接流向出口，达到整个水处理过程中不需要设置提升泵、曝气机等机电设备，实现整个水处理过程中零能耗的目的，同时由于设备不需要修建化粪池、和安装其它机电设备，减少了占地面积及操作工人劳动强度。
