申请日2010.01.12
公开(公告)日2010.12.01
IPC分类号C02F1/48; C02F9/12
摘要
本实用新型公开了一种研磨钢板所产生废水的回用处理装置，其包括箱体、位于箱体一侧用于将废水通入箱体内的进水管、设置在进水管末端的磁性过滤器、位于箱体的另一相对侧用于将箱体内的废水从箱体内抽出的水泵，所述回用处理装置还包括设置在箱体底部的多根电磁铁及用于控制多根电磁铁工作的控制电路。本实用新型设有磁性过滤器和通电即具磁性的电磁铁组件，废水经由磁性过滤器进行初步除铁后进入底部具有磁性的箱体，在箱体内废水中所含剩余的铁杂质进一步受到磁力作用而沉积。本实用新型可有效除去废水中的铁杂质，从而回收后的水可被再度利用，如此，一方面降低生产成本;另一方面避免水资源的浪费。
翻译权利要求书

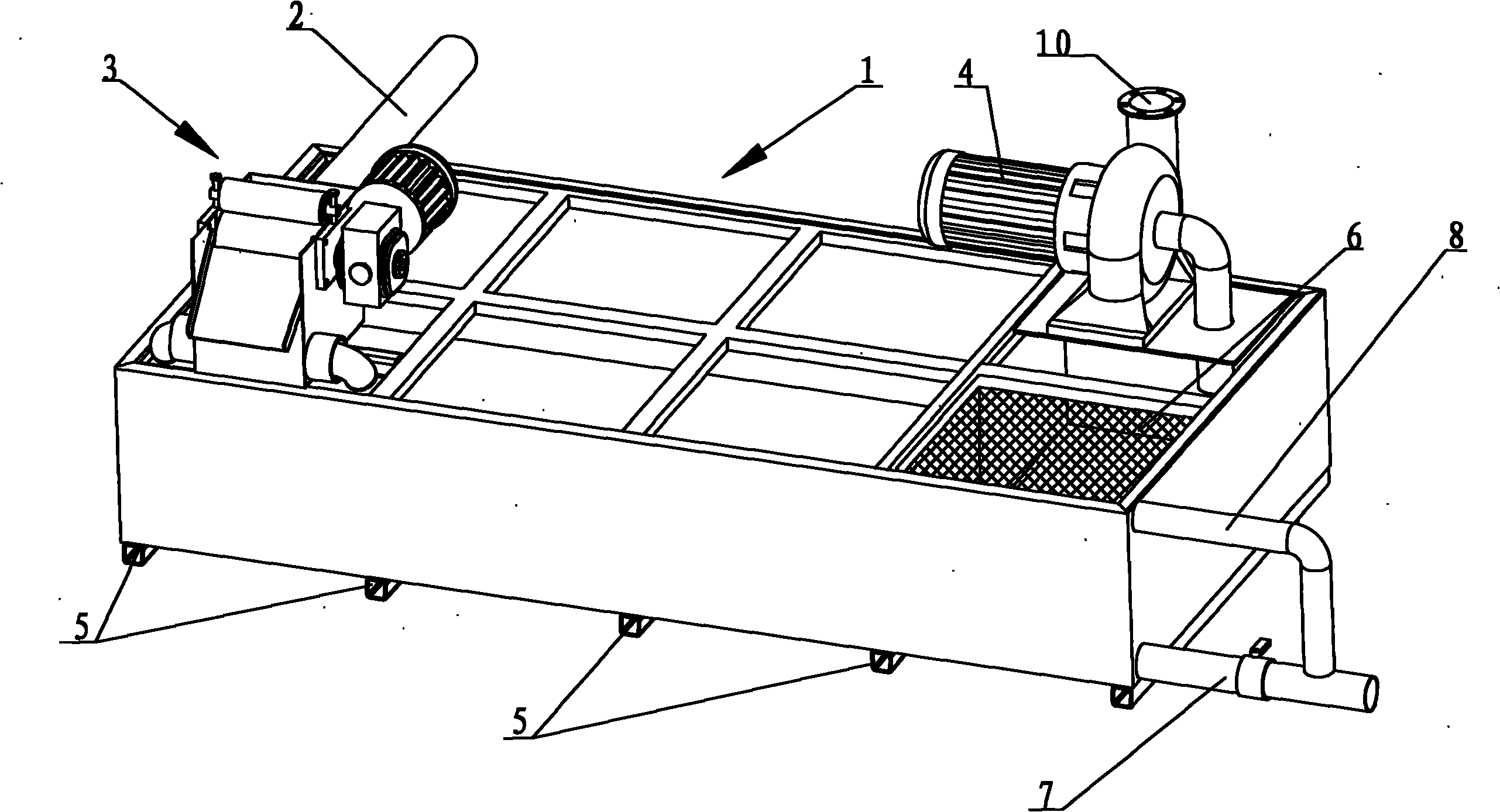

1.一种研磨钢板所产生废水的回用处理装置，其特征在于：所述回用处理装置包括箱体(1)、位于所述箱体(1)一侧用于将所述废水通入所述箱体(1)内的进水管(2)、设置在所述进水管(2)末端的磁性过滤器(3)、位于所述箱体(1)的另一相对侧用于将所述箱体(1)内的废水从所述箱体(1)内抽出的水泵(4)，所述回用处理装置还包括设置在所述箱体(1)底部的多根电磁铁(5)及用于控制所述多根电磁铁(5)工作的控制电路。
2.根据权利要求1所述的回用处理装置，其特征在于：所述多根电磁铁(5)固定设置在所述箱体(1)的外底部。
3.根据权利要求1或2所述的回用处理装置，其特征在于：所述多根电磁铁(5)沿所述箱体(1)的长度方向均匀分布。
4.根据权利要求1所述的回用处理装置，其特征在于：所述回用处理装置还包括设置在所述水泵(4)所在侧的箱体(1)内的过滤网(6)，箱体(1)内的水经过所述的过滤网(6)后从所述箱体(1)的出口(10)排出。
说明书
一种废水回用处理装置
技术领域
本实用新型涉及一种废水处理装置，其特别适用于含铁废水的处理。
背景技术
在生产覆铜板的压合工艺中，为保证生产顺利进行和最终覆铜板的质量(外观无缺陷、应力均匀等)，需要对钢板进行研磨以使其表面尽可能的光滑，如此，在研磨过程中不可避免的产生了大量的含铁废水，如果将废水直接排放，无疑会加大覆铜板的生产成本和造成水资源的浪费。
发明内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种废水回用处理装置，以对研磨钢板所产生的废水进行回收利用。
为解决以上技术问题，本实用新型采取如下技术方案：
一种研磨钢板所产生废水的回用处理装置，其包括箱体、位于箱体一侧用于将废水通入箱体内的进水管、设置在进水管末端的磁性过滤器、位于箱体的另一相对侧用于将箱体内的废水从箱体内抽出的水泵，所述回用处理装置还包括设置在箱体底部的多根电磁铁及用于控制多根电磁铁工作的控制电路。
根据本实用新型的一个具体方面，所述多根电磁铁固定设置在箱体的外底部，且多根电磁铁沿箱体的长度方向均匀分布。
根据本实用新型的进一步实施方案：所述回用处理装置还包括设置在水泵所在侧的箱体内的过滤网，箱体内的水经过过滤网后从箱体的出口排出。
由于以上技术方案的实施，本实用新型与现有技术相比具有如下优点：
本实用新型设有磁性过滤器和通电即具磁性的电磁铁组件，废水经由磁性过滤器进行初步除铁后进入底部具有磁性的箱体，在箱体内，废水中所含剩余的铁杂质进一步受到磁力作用而沉积。本实用新型可有效除去废水中的铁杂质，从而回收后的水可被再度利用，如此，一方面降低生产成本;另一方面避免水资源的浪费。
