申请日2009.11.19
公开(公告)日2010.09.01
IPC分类号C02F1/44; G05D7/03; G05D7/06
摘要
本实用新型涉及污水处理系统装置，具体为渗滤液处理系统中反渗透装置进水流量控制系统装置。渗滤液处理系统中反渗透装置进水流量控制系统装置，包括增压泵(1)、进水流量计(2)、高压泵(3)、压力变送器(4)、反渗透装置(5)、清水池(6)、压力传感器(7)、浓水罐(8)、变频器(9)、PLC(10)和膜压过高保护报警装置(11)，其特征在于：增压泵(1)与进水流量计(2)连接，进水流量计(2)与高压泵(3)连接，高压泵(3)与压力变送器(4)连接，压力变送器(4)与反渗透装置(5)连接，反渗透装置(5)与清水池(6)连接，反渗透装置(5)与压力传感器(7)连接。
权利要求书
1.渗滤液处理系统中反渗透装置进水流量控制系统装置，包括增压泵(1)、进水流量计(2)、高压泵(3)、压力变送器(4)、反渗透装置(5)、清水池(6)、压力传感器(7)、浓水罐(8)、变频器(9)、PLC(10)和膜压过高保护报警装置(11)，其特征在于：增压泵(1)与进水流量计(2)连接，进水流量计(2)与高压泵(3)连接，高压泵(3)与压力变送器(4)连接，压力变送器(4)与反渗透装置(5)连接，反渗透装置(5)与清水池(6)连接，反渗透装置(5)与压力传感器(7)连接，压力传感器(7)与浓水罐(8)连接，变频器(9)分别与高压泵(3)和PLC(10)连接，PLC(10)与膜压过高保护报警装置(11)连接，PLC(10)与进水流量计(2)连接。
说明书
渗滤液处理系统中反渗透装置进水流量控制系统装置
技术领域
本实用新型涉及污水 处理系统装置，具体为渗滤液处理系统中反渗透装置进水流量控制系统装置。
背景技术
传统的生活、工业等污水废水回用技术一般是在二级生物处理的基础上增加混凝、过滤、消毒等多级处理工艺，这样的工艺流程复杂，占地面积大，操作麻烦，近年来用膜来分离逐步取代了传统的工艺，但是反渗透膜在运行一定时间后，膜会受到一定程度的污染，膜出水所需要的压力上升，而水泵一般是压力越高、流量越低，这样就不能保证反渗透装置进水流量保持在设定值。
发明内容
本实用新型正是针对以上技术问题，提供反渗透装置进水流量的在线监控，控制高压泵的运行频率，使渗滤液处理系统中反渗透装置进水流量稳定的控制系统装置。
本实用新型的具体技术方案如下：

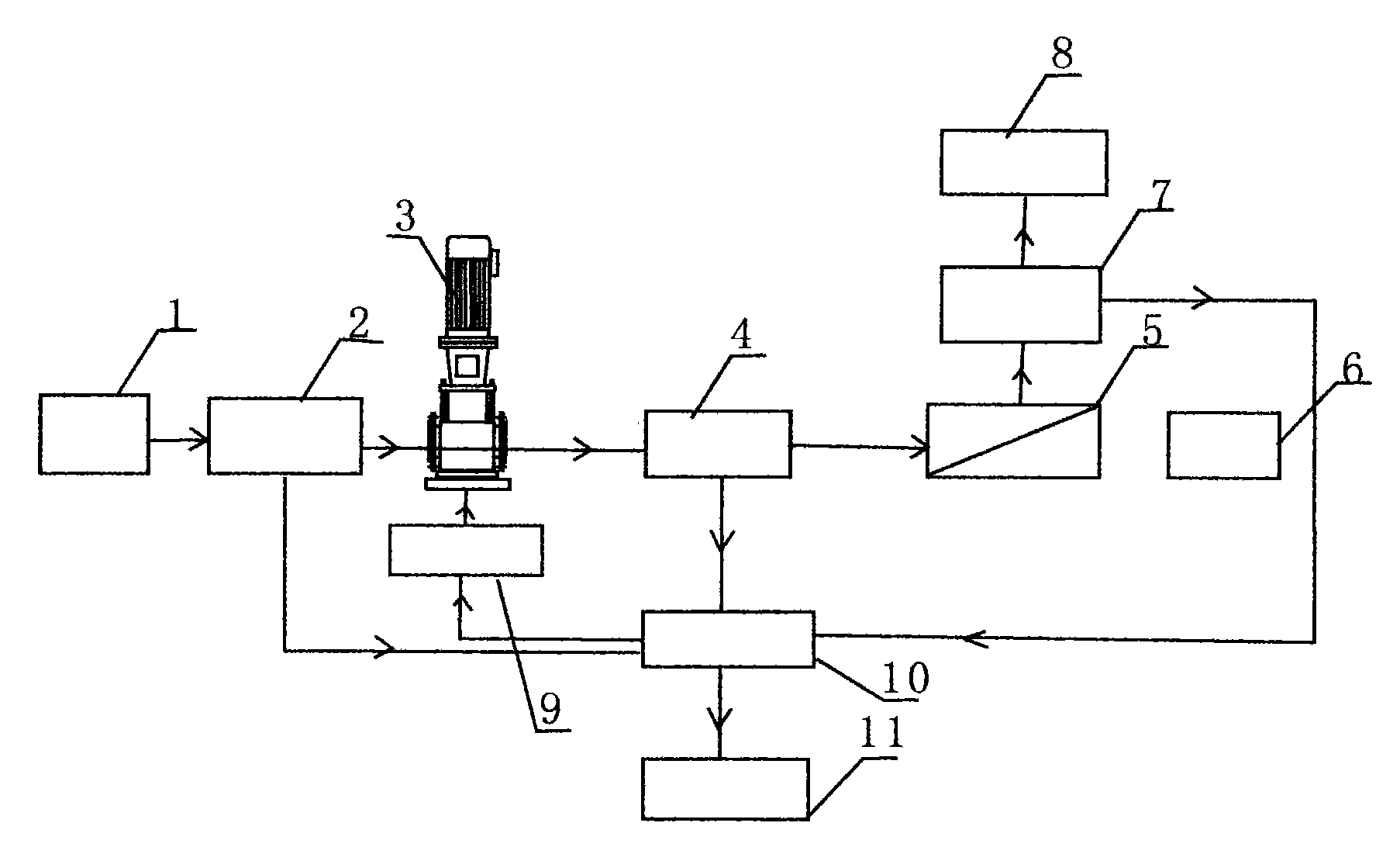

渗滤液处理系统中反渗透装置进水流量控制系统装置，包括增压泵1、进水流量计2、高压泵3、压力变送器4、反渗透装置5、清水池6、压力传感器7、浓水罐8、变频器9、PLC10和膜压过高保护报警装置11，增压泵1与进水流量计2连接，进水流量计2与高压泵3连接，高压泵3与压力变送器4连接，压力变送器4与反渗透装置5连接，反渗透装置5与清水池6连接，反渗透装置5与压力传感器7连接，压力传感器7与浓水罐8连接，变频器9分别与高压泵3和PLC10连接，PLC10与膜压过高保护报警装置11连接，PLC10与进水流量计2连接。
通过对高压泵3的变频控制，使反渗透装置进水流量稳定。
本实用新型的技术效果表现在：实时监测反渗透装置进水流量，控制高压泵的运行频率，使膜通量不会因为膜元件受到污染而下降，保证了反渗透装置进水流量不变。
