申请日2009.09.21
公开(公告)日2010.08.11
IPC分类号C02F103/08; C02F1/14
摘要
本实用新型公开了一种太阳能高温集热淡化水处理系统，该系统主要包括太阳能高温集热系统、换热器、淡化水处理罐，所述的太阳能高温集热系统主要包括太阳能高温集热槽，在所述的太阳能高温集热槽安装有跟踪传动装置;在所述的淡化水处理罐中由下而上分别设置蒸发器、一级自激淋横管降膜蒸发-冷凝器、二级自激淋横管降膜蒸发-冷凝器、冷凝器，所述的太阳高温集热系统收集的热量通过换热器传递给所述的蒸发器。本实用新型的太阳能高温集热器利用聚光跟踪原理实现光热转换，热水产量高，同时，淡化水装置采用了自激淋横管降膜蒸发强化传热传质措施，让蒸汽的冷凝潜热得到了多次重复利用，使设备升温更迅速、产水快、产水率高。
权利要求书

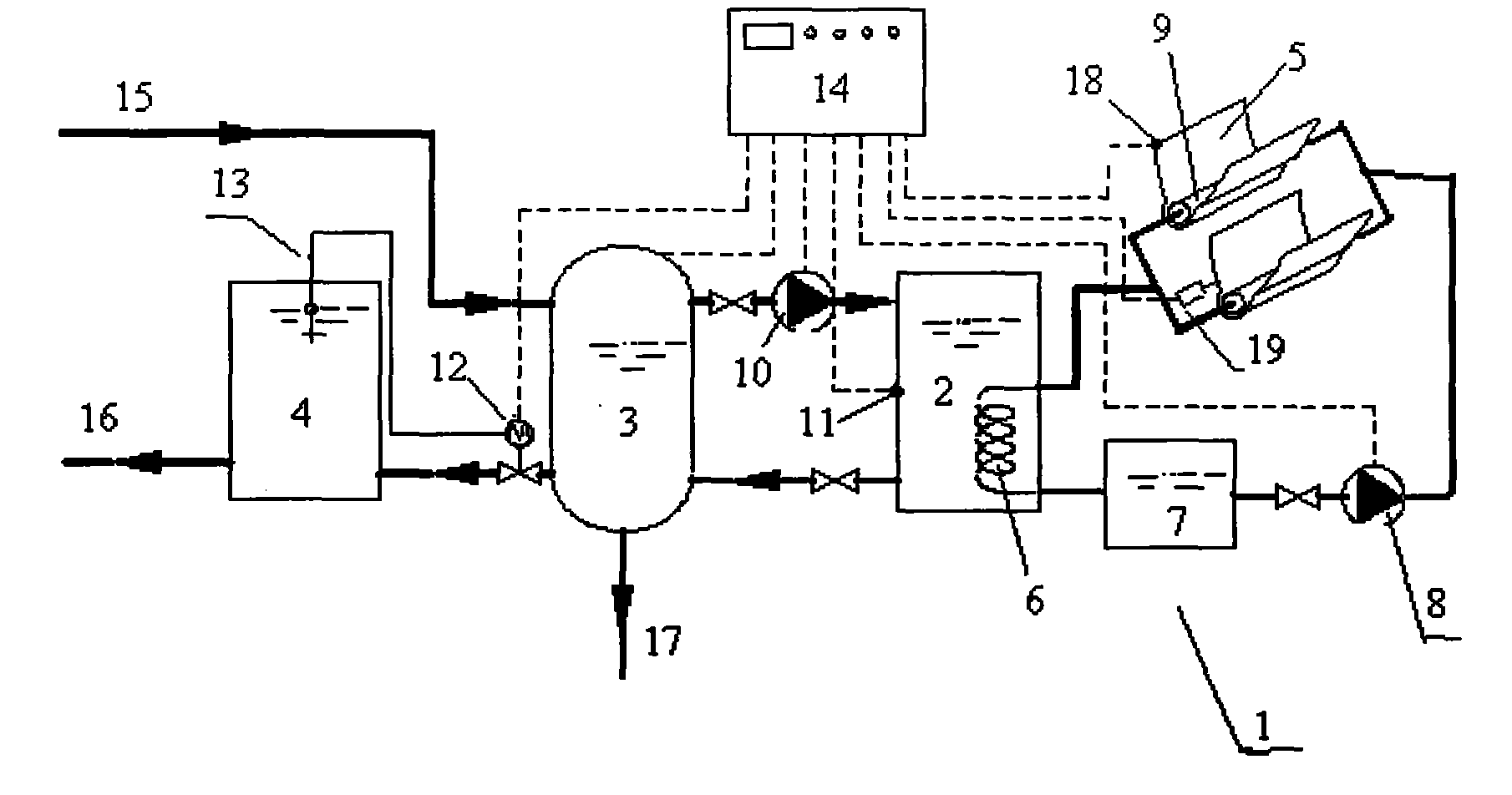

1.太阳能高温集热淡化水处理系统，其特征在于包括控制器(14)、太阳能高温集热系统(1)、换热器(2)、淡化水处理罐(3)、纯净水储水箱(4)，所述的太阳能高温集热系统(1)包括太阳能高温集热槽(5)、换热装置(6)、储油罐(7)、循环泵(8)，所述的太阳能高温集热槽(5)由V型阳光反射槽和设置在槽底的集热管(9)组成，所述的集热管(9)、换热装置(6)、储油罐(7)、循环泵(8)通过管路依次连接构成循环系统;所述的换热装置(6)安装在所述的换热器(2)中;所述的淡化水处理罐(3)中由下而上分别设置蒸发器、一级自激淋横管降膜蒸发-冷凝器、二级自激淋横管降膜蒸发-冷凝器、冷凝器，所述的换热器(2)和所述的设置在淡水化处理罐底部的蒸发器的蒸发管通过管道连接形成循环，所述的由蒸发器到换热器(2)的管道上设有循环泵(10);所述的换热器(2)的侧壁上安装有温度传感器(11);所述的淡水化处理罐(3)和纯净水储水箱(4)用管道连通，管道上设置有电磁阀(12)，纯净水处理箱(4)中设置有液位控制器(13)，所述的液位控制器(13)连接到所述的管道上的电磁阀(12);所述的淡化水处理罐(3)上有原水进口(15)和浓水出口(17);所述的循环泵(8)、循环泵(10)、温度传感器(11)、电磁阀(12)分别连接到控制器。
2.权利要求1所述的太阳能高温集热淡化水处理系统，其特征在于：太阳能高温集热槽(5)上还包括跟踪装置(18)和传动电机(19)，所述的跟踪装置(18)安装在所述的V型阳光反射槽的顶部，所述的传动电机(19)安装在V型阳光反射槽的顶部，所述的跟踪装置(18)和传动电机(19)分别连接到所述的控制器(14)。
说明书
太阳能高温集热淡化水处理系统
技术领域
本实用新型涉及太阳能利用领域，尤其涉及一种利用太阳能产生淡化水的太阳能高温集热淡化水处理系统。
背景技术
当人们需要在淡水匮乏的地区长期生活的时候，如何取水就会成为很难解决的问题，比如说边防、海防哨所，沿海及岛屿居民的取水、野外施工人员的淡水、沙漠地带高盐度水的处理、缺少淡水资源的旅游区(宾馆、饭店)、电力紧张地区苦咸水的淡化处理等等。目前太阳能海水淡化技术有气流吸附式、多级降膜多效回热式、多级闪蒸式等太阳能海水淡化装置，装置的总效率为60-80%左右(包括电能的消耗)。传统太阳能集热器产热水温度较低，使淡化水装置产水率受到限制。
实用新型内容
本实用新型的目的在于提供一种高效利用太阳能来产生淡化水的太阳能高温集热淡化水处理系统。
为了实现上述目的，本实用新型采用的技术方案如下：
本实用新型太阳能高温集热淡化水处理系统包括控制器、太阳能高温集热系统、换热器、淡化水处理罐、纯净水储水箱，所述的太阳能高温集热系统包括太阳能高温集热槽、换热装置、储油罐、循环泵，所述的太阳能高温集热槽由V型抛物面阳光反射槽和设置在槽底的集热管组成，所述的集热管、换热装置、储油罐、循环泵通过管路依次连接构成回路;在所述的换热装置安装在所述地换热器中;所述的淡化水处理罐中由下而上分别设置蒸发器、一级自激淋横管降膜蒸发-冷凝器、二级自激淋横管降膜蒸发-冷凝器、冷凝器，所述的换热器和所述的设置在淡水化处理罐底部的蒸发器的蒸发管通过管道连接形成回路，所述的由蒸发器到换热器的管道上设有循环泵;所述的换热器的侧壁上安装有温度传感器;所述的淡水化处理罐和纯净水储水箱用管道连通，管道上设置有电磁阀，纯净水处理箱中设置有液位控制器，所述的液位控制器连接到所述的管道上的电磁阀;所述的淡化水处理罐上有原水进口和浓水出口;所述的循环泵、温度传感器、电磁阀、液位控制器分别连接到控制器。
所述的太阳能高温集热槽上还包括跟踪装置和传动电机，所述的跟踪装置安装在所述的V型抛物面阳光反射槽的反射面上，所述的传动电机安装在V型阳光反射槽的底部的轴承处，所述的跟踪装置和传动电机分别连接到所述的控制器。
本实用新型的有益效果如下：
本实用新型是利用取之不尽、用之不竭的太阳能，它没有爆炸、漏电、漏气等会造成人身伤害的危险，也没有固、液、气体排污，对环境无任何不利影响。
淡化水装置采用了自激淋横管降膜蒸发强化传热传质措施，让蒸汽的冷凝潜热得到了多次重复利用，使设备升温更迅速、产水快、产水率高。
太阳能高温集热器利用聚光跟踪原理实现光热转换，在完全不用电能的情况下，可以直接输出95～100℃高温热水，即便在阳光不十分充足的环境下也能输出高温热水，为淡化水装置提供>70℃热水，提高整个系统的产水量。
