申请日2016.04.12
公开(公告)日2016.11.23
IPC分类号B65F1/00; B65F1/10; B65F1/14
摘要
本实用新型公开一种残物台及泔水车，包括泔水车和残物台，所述泔水车位于残物台的下方，所述泔水车的下方设置有底座，所述底座的下方设置有万向轮，所述万向轮与底座相固定，所述底座的上方设置有斜杆和圆槽，所述斜杆与底座相固定，所述圆槽位于底座的中部，所述泔水车的上方设置有把手，所述残物台上方设置有平台，所述平台中部设置有内凹槽，所述内凹槽的中部设置有落料孔，所述落料孔呈圆台设置，所述残物台的边侧设置有挡板，所述挡板设置有一片以上;该残物台及泔水车具有干净卫生和使用简单的优点。
权利要求书
1.一种残物台及泔水车，其特征在于：包括泔水车和残物台，所述泔水车位于残物台的下方，所述泔水车的下方设置有底座，所述底座的下方设置有万向轮，所述万向轮与底座相固定，所述底座的上方设置有斜杆和圆槽，所述斜杆与底座相固定，所述圆槽位于底座的中部，所述泔水车的上方设置有把手，所述残物台上方设置有平台，所述平台中部设置有内凹槽，所述内凹槽的中部设置有落料孔，所述落料孔呈圆台设置，所述残物台的边侧设置有挡板，所述挡板设置有一片以上。
2.如权利要求1所述的残物台及泔水车，其特征在于：所述万向轮设置有四个。
3.如权利要求2所述的残物台及泔水车，其特征在于：所述斜杆为45°倾斜设置。
4.如权利要求3所述的残物台及泔水车，其特征在于：所述圆槽的高度为10cm。
5.如权利要求4所述的残物台及泔水车，其特征在于：所述残物台的底部设置有支脚。
6.如权利要求5所述的残物台及泔水车，其特征在于：所述内凹槽的深度为1cm。
7.如权利要求6所述的残物台及泔水车，其特征在于：所述落料孔的孔口正对圆槽。
8.如权利要求7所述的残物台及泔水车，其特征在于：所述挡板设置有三片。
说明书
一种残物台及泔水车
技术领域
本实用新型涉及一种残物台及泔水车。
背景技术
随着社会的不断发展，人们生活水平的不断提高，在食品上容易造成不必要的浪费，此外吃不掉的食品如果不及时进行处理，容易造成污染，为此吃不掉的食物需要进行相应的回收处理，常用的方法是通过人工进行回收，但由于一些饭馆或者家庭，只通过一个泔水桶装泔水，并且裸露在空气中，容易在空气中散发难闻的气味，此外，由于没有残物台，容易将残余垃圾仍偏，散落在泔水桶的周围，不卫生且不安全，另外，没有泔水车，在清理泔水时需要人取抱起或抬起，不卫生和不安全。
实用新型内容
本实用新型要解决的技术问题是提供一种干净卫生和使用简单的残物台及泔水车。
为解决上述问题，本实用新型采用如下技术方案：

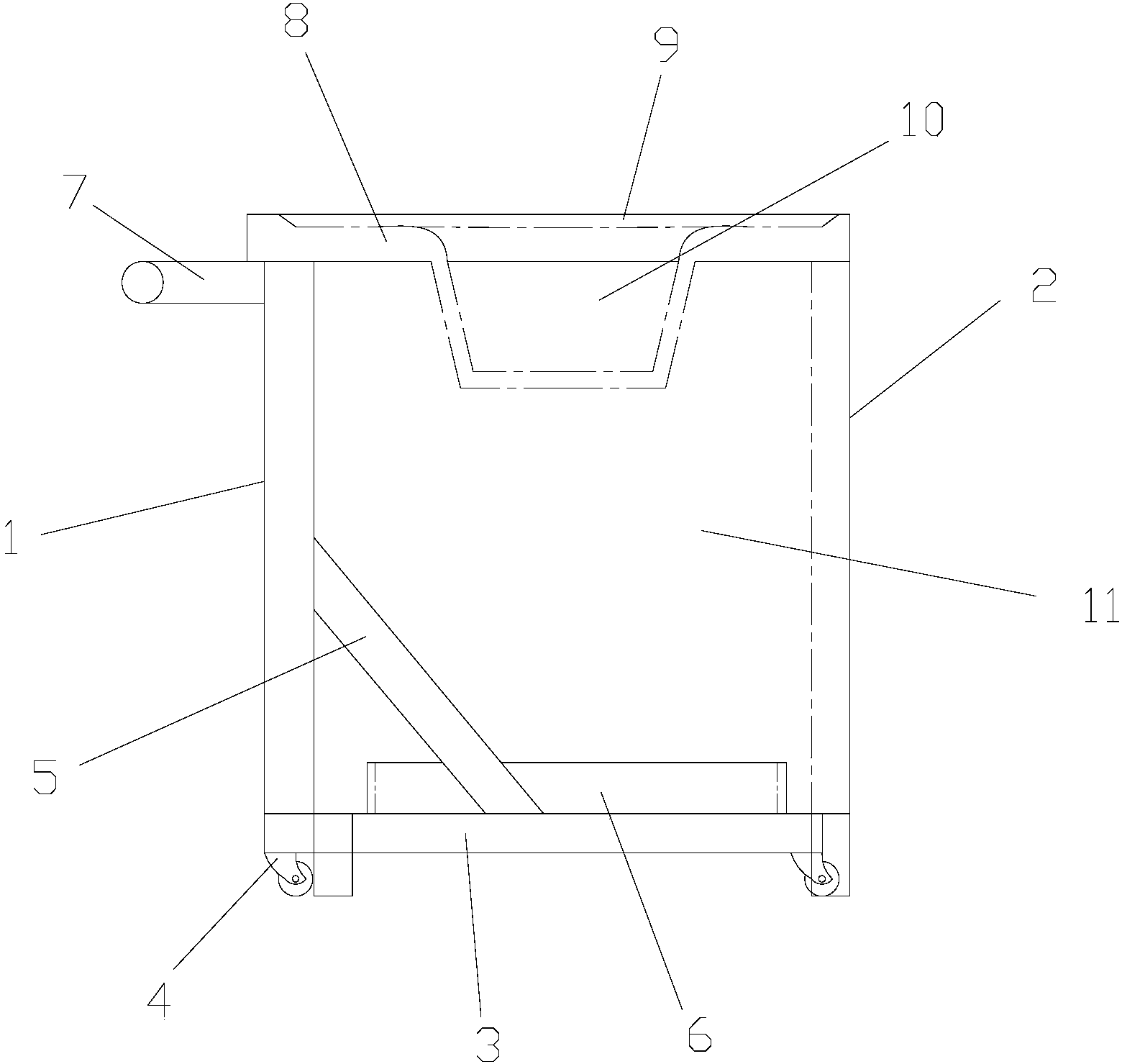

一种残物台及泔水车，包括泔水车和残物台，所述泔水车位于残物台的下方，所述泔水车的下方设置有底座，所述底座的下方设置有万向轮，所述万向轮与底座相固定，所述底座的上方设置有斜杆和圆槽，所述斜杆与底座相固定，所述圆槽位于底座的中部，所述泔水车的上方设置有把手，所述残物台上方设置有平台，所述平台中部设置有内凹槽，所述内凹槽的中部设置有落料孔，所述落料孔呈圆台设置，所述残物台的边侧设置有挡板，所述挡板设置有一片以上。
作为优选，所述万向轮设置有四个，有利于泔水车移动，便于清理泔水。
作为优选，所述斜杆为45°倾斜设置，有利于加固泔水车，使得泔水车1能够承受泔水的重量。
作为优选，所述圆槽的高度为10cm，能够固定放置在圆槽上的泔水桶。
作为优选，所述残物台的底部设置有支脚，通过支脚将残物台支撑固定。
作为优选，所述内凹槽的深度为1cm，有利于放置液体残余物溢出残物台。
作为优选，所述落料孔的孔口正对圆槽，能够将残物输送到泔水车上。
作为优选，所述挡板设置有三片，听过三片挡板固定在残物台的左、右和后方，有利于泔水车固定在残物台内。
本实用新型的有益效果为：由于设置有斜杆，通过斜杆能够加固泔水车，提高泔水车的承重力，由于设置有圆槽，通过圆槽能够固定放置在圆槽内的泔水桶等载物工具，由于设置把手，有利于移动泔水车，由于设置有残物台，用过残物台能够便于将残余物送到泔水车内，由于设置挡板，通过挡板能够阻隔泔水的气味散发。
