申请日2011.04.08
公开(公告)日2012.02.08
IPC分类号C02F9/08
摘要
本实用新型涉及一种多级式特殊水处理净化装置，由壳体与设置在壳体内部的净化机构构成，净化机构由相连通的5微米PP棉滤芯瓶、混合式滤芯瓶、1微米PP棉滤芯瓶、低压RO膜滤芯瓶、活性炭矿化能量滤芯瓶、UF超滤膜滤芯瓶以及能量活化滤芯瓶构成，5微米PP棉滤芯瓶与原水输入口相连通，低压RO膜滤芯瓶与废水输出口要连通，能量活化滤瓶与净水输出口相连通;1微米PP棉滤芯瓶通过四向阀以及管路与低压RO膜滤芯瓶相连通，低压RO膜滤芯瓶通过四向阀以及管路与活性炭矿化能量滤芯瓶相连通。本实用新型可实现分级式净化过滤，不会丢失自来水中人体所需的微量元素，并且可对不同地区的自来水进行处理。
权利要求书
1.一种多级式特殊水处理净化装置，由壳体与设置在所述壳体内部的净化机构构成，其特征在于，所述净化机构由相连通的5微米PP棉滤芯瓶、混合式滤芯瓶、1微米PP棉滤芯瓶、低压RO膜滤芯瓶、活性炭矿化能量滤芯瓶、UF超滤膜滤芯瓶以及能量活化滤芯瓶构成。
2.如权利要求1所述的一种多级式特殊水处理净化装置，其特征在于，所述5微米PP棉滤芯瓶与原水输入口相连通，所述低压RO膜滤芯瓶与废水输出口要连通，所述能量活化滤瓶与净水输出口相连通。
3.如权利要求1所述的一种多级式特殊水处理净化装置，其特征在于，在所述1微米PP棉滤芯瓶与所述低压RO膜滤芯瓶之间设有四向阀，所述1微米PP棉滤芯瓶通过所述四向阀以及管路与所述低压RO膜滤芯瓶相连通，所述低压RO膜滤芯瓶通过所述四向阀以及管路与所述活性炭矿化能量滤芯瓶相连通。
4.如权利要求1所述的一种多级式特殊水处理净化装置，其特征在于，在所述活性炭矿化能量滤芯瓶与所述UF超滤膜滤芯瓶之间设有储水室，所述储水室通过管路与所述活性炭矿化能量滤芯瓶以及所述UF超滤膜滤芯瓶之间的管路相连通。
5.如权利要求2所述的一种多级式特殊水处理净化装置，其特征在于，所述低压RO膜滤芯瓶以及所述废水输出口之间的管路上还与反冲洗阀相连通。
说明书
多级式特殊水处理净化装置
技术领域
本实用新型涉及一处水处理设备，尤其是一种多级式特殊水处理净化装置。
背景技术
就我国各地区水质特点而言，长江沿岸和人员稠密地区有机物污染严重，而全国各地乡镇小型的供水企业和地下水使用地区存在着细菌污染的问题。在市面上所使用的净水器中，只有纯净水机才能适应全国各地不同的水质，而其他的过滤方式不能从根本上解决一些离子以及重金属严重超标的问题。然而，通过纯净水机过滤处理后生成的纯净水虽然具有极强的溶解矿物质、微量元素的能力，但人们大量饮用纯净水后，体内原有微量元素、营养素和营养物质，就会迅速地溶解于纯净水中，然后排除体外，使人体内的营养物质失去平衡，不利于身体健康。另外，在市面上其他采用超滤技术或反渗透技术制成的净水器中，由于其机械结构设计方面各有偏重，所以表现出了诸多不足：有的是水质净化不很彻底，有的是不能分级分质供水，有的是丢失了人体所需的微量元素。另外，通过超滤技术制成的净化水器不能完全其水中的有害物质去除，而采用反渗透技术制成的净水器则存在用电量大，且维护麻烦等缺点。由于上述诸多原因，使得这些产品在进入百姓家庭后总还存在着一些令人不十分满意的弊端。
实用新型内容
针对上述技术中存在的不足之处，本实用新型提供一种可实现分级式净化过滤，不会丢失自来水中人体所需的微量元素，并且可对不同地区的自来水进行处理的多级式特殊水处理净化装置。

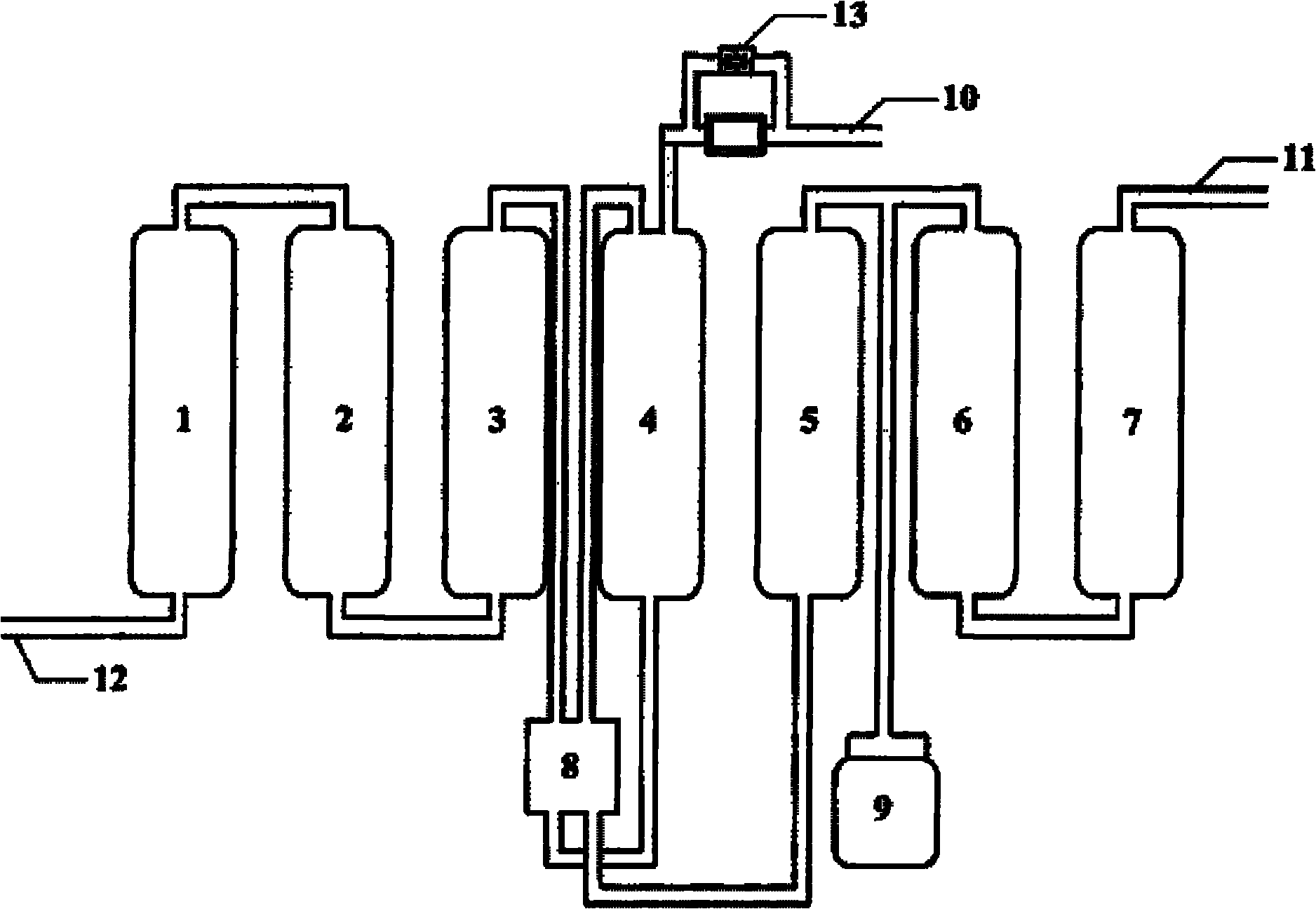

为实现上述目的，本实用新型提供一种多级式特殊水处理净化装置，由壳体与设置在所述壳体内部的净化机构构成，所述净化机构由相连通的5微米PP棉滤芯瓶、混合式滤芯瓶、1微米PP棉滤芯瓶、低压RO膜滤芯瓶、活性炭矿化能量滤芯瓶、UF超滤膜滤芯瓶以及能量活化滤芯瓶构成。
所述5微米PP棉滤芯瓶与原水输入口相连通，所述低压RO膜滤芯瓶与废水输出口要连通，所述能量活化滤瓶与净水输出口相连通。
在所述1微米PP棉滤芯瓶与所述低压RO膜滤芯瓶之间设有四向阀，所述1微米PP棉滤芯瓶通过所述四向阀以及管路与所述低压RO膜滤芯瓶相连通，所述低压RO膜滤芯瓶通过所述四向阀以及管路与所述活性炭矿化能量滤芯瓶相连通。
在所述活性炭矿化能量滤芯瓶与所述UF超滤膜滤芯瓶之间设有储水室，所述储水室通过管路与所述活性炭矿化能量滤芯瓶以及所述UF超滤膜滤芯瓶之间的管路相连通。
所述低压RO膜滤芯瓶以及所述废水输出口之间的管路上还与反冲洗阀相连通。
所述混合式滤芯瓶中的滤芯由活性炭滤芯与KDF滤芯构成。
所述能量活化滤芯瓶中的滤芯由活性炭滤芯、矿化球滤芯、活化球滤芯构成。
与现有技术相比，本实用新型具有以下优点：
本实用新型设计结构合理，可实现分级式净化过滤，不会丢失人体所需的微量元素，并且可对不同地区的自来水进行处理。经本实用新型净化后的自来水中含有适当比例的矿物质和微量元素，完全彻底的去除原水中的泥沙、铁锈、细菌、有机物等有害物质，同时还保留了水中对人体有益的矿物质和微量元素，适合长期饮用。
