申请日2011.04.08
公开(公告)日2012.10.17
IPC分类号E03F5/22
摘要
本发明涉及水泵技术领域，尤其是一种新型污水强力排放设备，其特征在于，包括：出水口、进水口、止回阀A、排气口、集水箱、检修盖、控制线连接控制柜控制系统、止回阀B、过滤室、自动冲洗孔、污水泵、起泵水位、停泵水位，所述一种新型污水强力排放设备，在进水口设有集水箱，在集水箱下端设有过滤室，所述过滤室与进水口和集水箱相连，所述一种新型污水强力排放设备，在集水箱内设有污水泵，所述集水箱上设有起泵水位和停泵水位，当污水通过进水口，经过过滤室过滤后，流进集水箱，当污水达到起泵水位，控制线连接控制柜控制系统就会开启污水泵，当污水达到停泵水位，控制线连接控制柜控制系统就会关闭污水泵，过滤室排除了管道中的污物，降低了能耗和泵的损耗。
权利要求书
1.一种新型污水强力排放设备，其特征在于，包括：出水口、进水 口、止回阀A、排气口、集水箱、检修盖、控制线连接控制柜控制系 统、止回阀B、过滤室、自动冲洗孔、污水泵、起泵水位、停泵水位， 所述一种新型污水强力排放设备，在进水口设有集水箱，在集水箱下 端设有过滤室，所述过滤室与进水口和集水箱相连，所述一种新型污 水强力排放设备，在集水箱内设有污水泵，所述集水箱上设有起泵水 位和停泵水位。
说明书
一种新型污水强力排放设备
技术领域
本发明涉及水泵技术领域，尤其是一种新型污水强力排放设备。
技术背景
传统排污设备是直接将排污泵安装在污水池，经常有污物将泵堵 塞，使设备无法将污水排除，大大增加了能耗和泵的损耗。
发明内容

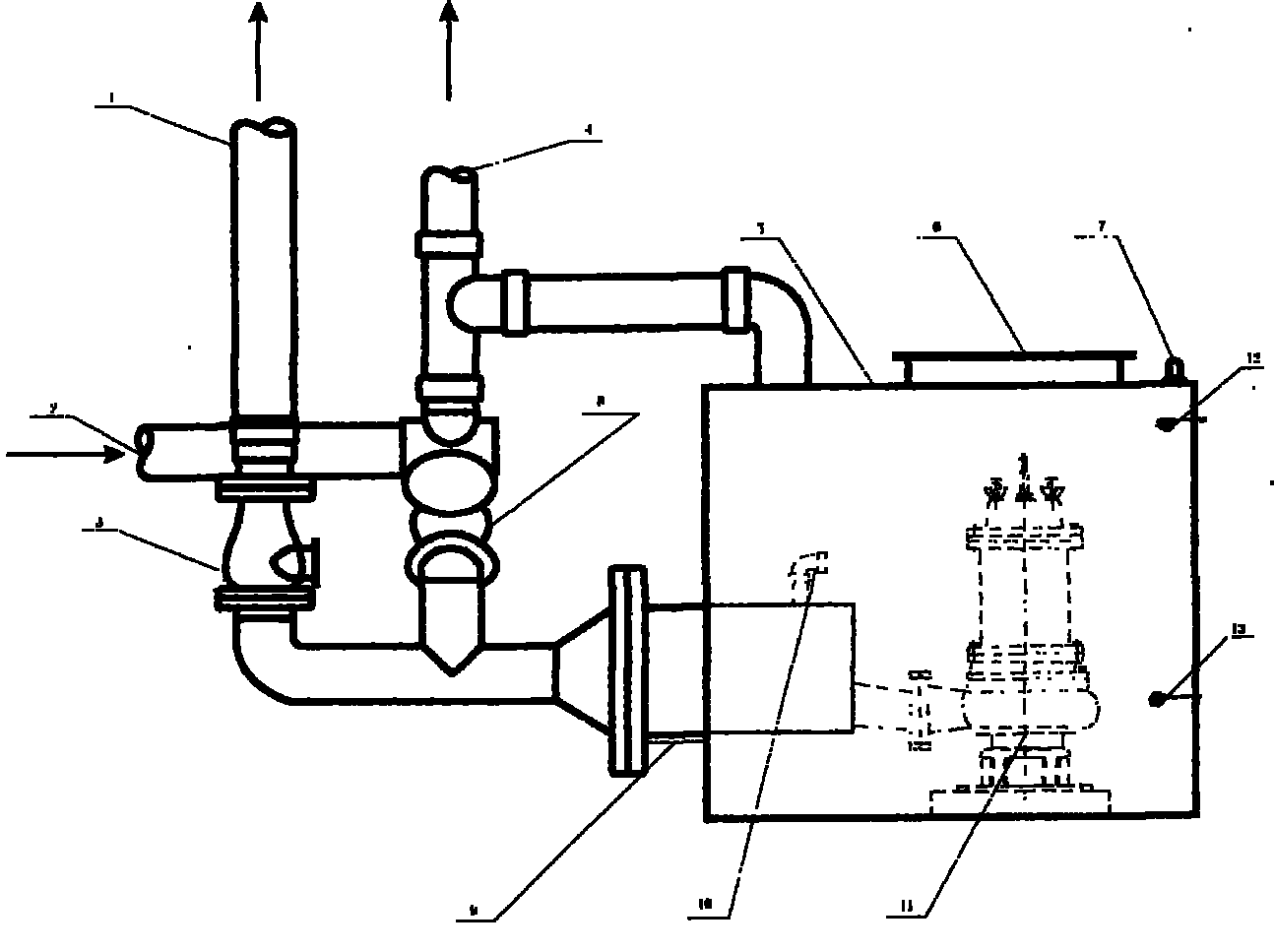

为解决上述问题，本发明提供了一种新型污水强力排放设备，所 述一种新型污水强力排放设备，其特征在于，包括：出水口1、进水 口2、止回阀A3、排气口4、集水箱5、检修盖6、控制线连接控制 柜控制系统7、止回阀B8、过滤室9、自动冲洗孔10、污水泵11、 起泵水位12、停泵水位13，所述一种新型污水强力排放设备，在进 水口2设有集水箱5，在集水箱5下端设有过滤室9，所述过滤室9 与进水口2和集水箱5相连，所述一种新型污水强力排放设备，在集 水箱5内设有污水泵11，所述集水箱5上设有起泵水位12和停泵水 位13，当污水通过进水口2，经过过滤室9过滤后，流进集水箱5， 当污水达到起泵水位12，控制线连接控制柜控制系统7开启污水泵 11，当污水达到停泵水位13，控制线连接控制柜控制系统7就会关 闭污水泵11。
本发明效果在于：1.设置过滤室排除管道中的污物，提高设备效 率和稳定性;2.简单实用，安装方便，降低成本;3.降低了能耗和泵 的损耗。
