申请日2009.08.14
公开(公告)日2010.05.19
IPC分类号C02F1/48; C02F9/12
摘要

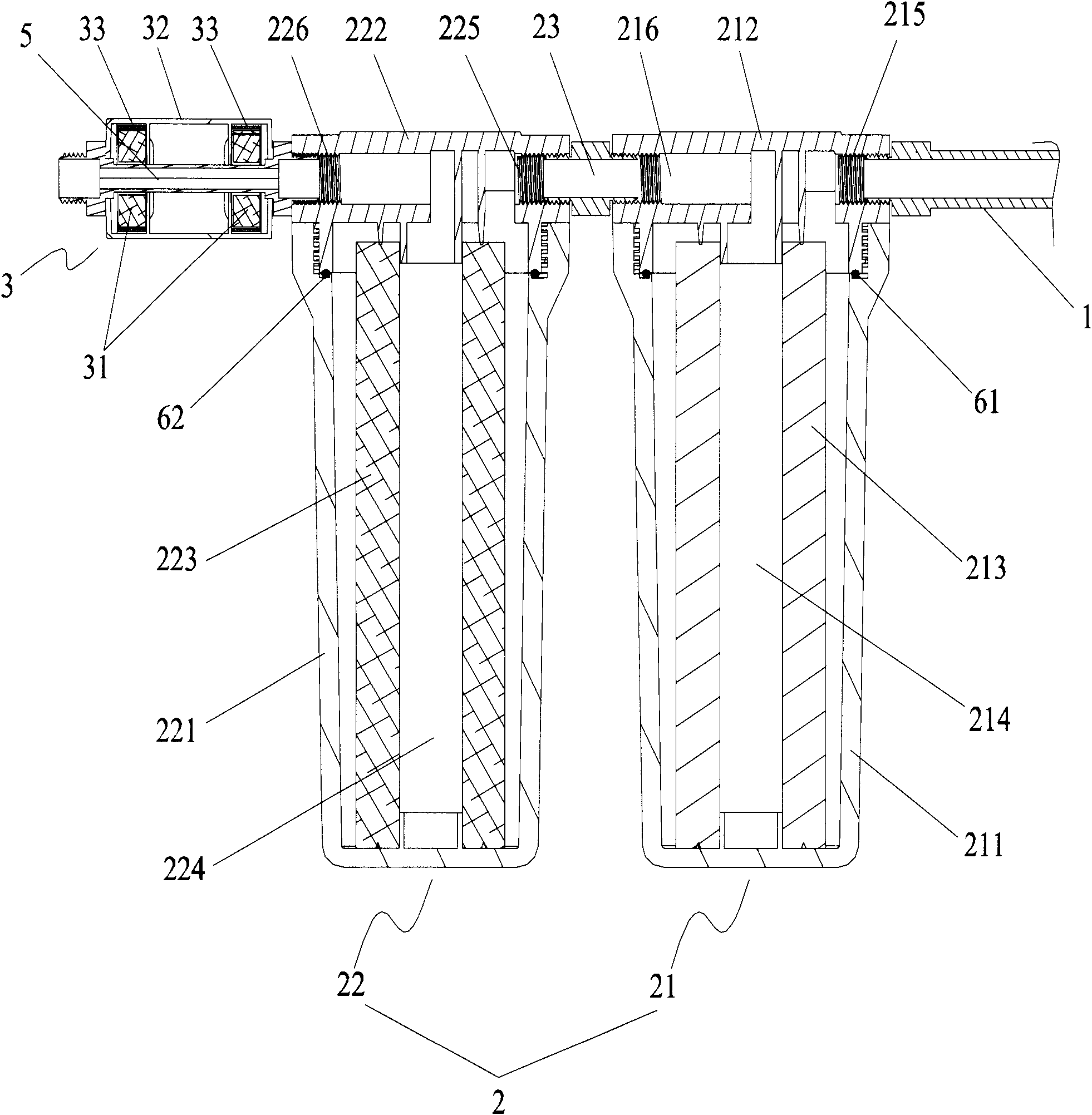

一种具有过滤和磁化功能的水处理装置，包括：进水管(1)、过滤装置(2)、磁化装置(3)、以及出水管(5);所述过滤装置(2)包括第一过滤单元(21)和第二过滤单元(22);两过滤单元均包括可拆卸连接的筒体和密封盖，两过滤单元的进水口和出水口分别设在其密封盖的两侧，两过滤单元通过一连接管(23)连通;所述磁化装置(3)包括至少一对磁铁(31)以及包裹所述磁铁(31)的外壳(32)，每对磁铁(31)分别设置在出水管(5)的两侧;所述过滤装置(2)的进水口和出水口分别与进水管(1)和出水管(5)密封连接。本实用新型的具有过滤和磁化功能的水处理装置结构简单、体积小巧、方便更换滤芯等部件，适于家庭、学校或医院等场所中供应直饮水。
权利要求书
1.一种具有过滤和磁化功能的水处理装置，包括：与水龙头可拆卸连接的进水管(1)、过滤装置(2)、磁化装置(3)、以及出水管(5);其特征在于：
所述过滤装置(2)包括第一过滤单元(21)和第二过滤单元(22);所述第一过滤单元(21)包括可拆卸连接的第一筒体(211)和第一密封盖(212)，该第一过滤单元(21)的进水口和出水口分别设在该第一密封盖(212)的两侧;所述第二过滤单元(22)包括可拆卸连接的第二筒体(221)和第二密封盖(222)，该第二过滤单元(22)的进水口和出水口分别设在该第二密封盖(222)的两侧;所述第一密封盖(212)上的出水口与第二密封盖(222)上的进水口通过一连接管(23)连通;
所述磁化装置(3)包括至少一对磁铁(31)以及包裹所述磁铁(31)的外壳(32)，每对磁铁(31)分别设置在所述出水管(5)的两侧;
所述过滤装置(2)的进水口和出水口分别与所述进水管(1)和出水管(5)密封连接。
2.根据权利要求1所述的具有过滤和磁化功能的水处理装置，其特征在于：所述第一过滤单元(21)的第一筒体(211)内设有PP棉滤芯，所述第二过滤单元(22)的第二筒体(221)内设有活性炭滤芯。
3.根据权利要求1或2所述的具有过滤和磁化功能的水处理装置，其特征在于：所述第一筒体(211)与第一密封盖(212)之间、以及所述第二密封盖(222)与第二筒体(221)之间均为螺纹连接。
4.根据权利要求1或2所述的具有过滤和磁化功能的水处理装置，其特征在于：所述进水管(1)和过滤装置(2)的进水口之间、以及所述出水管(5)和过滤装置(2)的出水口之间均为螺纹连接。
5.根据权利要求1或2所述的具有过滤和磁化功能的水处理装置，其特征在于：所述出水管(5)中段直径较小，所述磁化装置(3)设有两对磁铁(31)并分别设置在该中段出水管(5)两端，每块磁铁(31)外侧还设有U形软铁(33)。
说明书
具有过滤和磁化功能的水处理装置
技术领域
本实用新型涉及一种水的处理装置，尤其涉及一种具有过滤和磁化功能的水处理装置，适用于家庭、学校、医院等场所中供应直饮水。
背景技术
随着人们生活水平和保健意识的不断提高，对饮用水的质量要求也越来越高，而现有的自来水很少能符合人类直接饮用的标准，即便是能达到要求，其水分子团也很大，不利于人体吸收。为此，有人设计出一种多功能的水处理装置，如申请号为200820103102.3的中国实用新型中就公开了一种过滤、净化、活化、磁化水一体机，其将过滤装置、净化装置、活化装置和磁化装置集成在一个整体的壳体里面，这样一来，壳体的体积就非常大，虽然也能解决以上问题，但由于体积庞大，影响美观，通常都安放在人们不容易接触到的地方，因此更换滤芯等部件就比较麻烦。
实用新型内容
本实用新型要解决的技术问题在于提供一种结合了磁化和过滤功能且体积小巧、方便更换滤芯等部件的水处理装置。
本实用新型解决上述技术问题采用的技术方案是，设计制造一种具有过滤和磁化功能的水处理装置，包括：与水龙头可拆卸连接的进水管、过滤装置、磁化装置、以及出水管;
所述过滤装置包括第一过滤单元和第二过滤单元;所述第一过滤单元包括可拆卸连接的第一筒体和第一密封盖，该第一过滤单元的进水口和出水口分别设在该第一密封盖的两侧;所述第二过滤单元包括可拆卸连接的第二筒体和第二密封盖，该第二过滤单元的进水口和出水口分别设在该第二密封盖的两侧;所述第一密封盖上的出水口与第二密封盖上的进水口通过一连接管连通;
所述磁化装置包括至少一对磁铁以及包裹所述磁铁的外壳，每对磁铁分别设置在所述出水管的两侧;
所述过滤装置的进水口和出水口分别与所述进水管和出水管密封连接。
所述第一过滤单元的第一筒体内设有PP棉滤芯，可以去除水中大于5微米的杂质，所述第二过滤单元的第二筒体内设有活性炭滤芯，可以去除水中的有机物、农药、余氯、重金属等。
所述第一筒体与第一密封盖之间、以及所述第二密封盖与第二筒体之间均为螺纹连接，方便拆卸和安装。
所述进水管和过滤装置的进水口之间、以及所述出水管和过滤装置的出水口之间均为螺纹连接，同样方便拆卸和安装。
所述出水管中段直径较小，所述磁化装置设有两对磁铁并分别设置在该中段出水管两端，每块磁铁外侧还设有可增强磁力的U形软铁，其结构简单，占用的体积小。
同现有技术相比较，本实用新型的具有过滤和磁化功能的水处理装置设置有二级过滤装置和磁化装置，兼具过滤、净化和磁化功能，使得出水能符合直接饮用的标准，同时结构简单、体积小巧，各部件之间的安装和拆卸均非常容易，便于更换滤芯等部件，同时也方便对过滤装置内部进行清洗消毒。
