申请日2009.08.14
公开(公告)日2010.09.22
IPC分类号B01D33/15; F28F19/01; B01D33/48
摘要
为了过滤纺织印染污水中的棉絮与浆料，并实现热能的回收利用，本实用新型涉及一种过滤器及应用该过滤器的污水热能回收系统。所述过滤器包括污水槽，污水槽内设有至少一个可翻转滤网;可翻转滤网将污水槽割离成至少两部分：污水水源槽和已过滤水槽;可翻转滤网的一侧设有收集槽，另一侧设有高压气刀。应用该过滤器的污水热能回收系统，包括过滤器，过滤器的污水水源槽与高温污水源相连，过滤器的已过滤水槽与管道热水泵相连，管道热水泵的输出端连接有热交换器，热交换器的低温水入口连接有低温清水管，热交换器的换热输出端连接有高温清水池，热交换器的低温污水输出口连接有低温污水输出管。
权利要求书

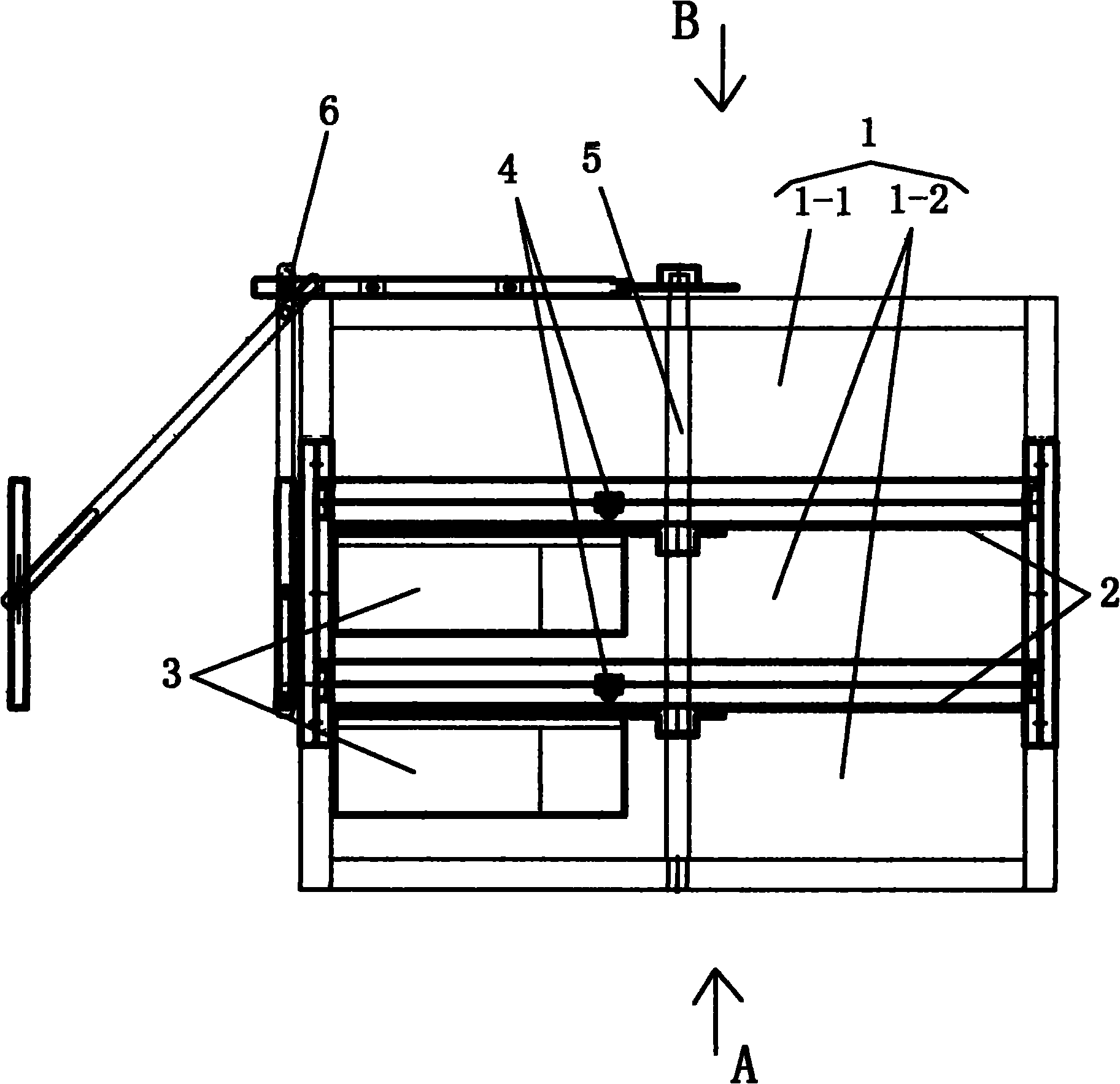

1.一种过滤器，其特征在于：包括污水槽(1)，污水槽(1)内设有至少一个可翻转滤网(2);可翻转滤网(2)将污水槽(1)割离成至少两部分：污水水源槽(1-1)和已过滤水槽(1-2);
可翻转滤网(2)的一侧设有收集槽(3)，另一侧设有高压气刀(4)。
2.根据权利要求1所述的过滤器，其特征在于：所述可翻转滤网(2)为圆盘形，其包括：滤网骨架(2-1)和设于滤网骨架(2-1)上的不锈钢滤网(2-2)。
3.根据权利要求2所述的过滤器，其特征在于：所述污水槽(1)上设有转动主轴(5)，可翻转滤网(2)的滤网骨架(2-1)固定于转动主轴(5)上，转动主轴(5)的一端与一传动机构(6)相传动连接。
4.根据权利要求3所述的过滤器，其特征在于：所述高压气刀(4)与可使其沿可翻转滤网(2)所在的平面作位移的位移驱动机构相连。
5.根据权利要求3所述的过滤器，其特征在于：所述传动机构(6)包括：设于所述转动主轴(5)上的齿轮(6-1)、与齿轮(6-1)传动连接的连杆传动机构(6-2)和用于驱动连杆传动机构(6-2)的电机(6-3)。
6.一种应用上述权利要求1-5之一所述的过滤器的污水热能回收系统，其特征在于：包括过滤器(c)，过滤器(c)的污水水源槽(1-1)与高温污水源相连，过滤器(c)的已过滤水槽(1-2)与管道热水泵(d)相连，管道热水泵(d)的输出端连接有热交换器(e)，热交换器(e)的低温水入口连接有低温清水管(g)，热交换器(e)的换热输出端连接有高温清水池(f)，热交换器(e)的低温污水输出口连接有低温污水输出管(h)。
7.根据权利要求6所述的过滤器的污水热能回收系统，其特征在于：还包括高温污水池(a)即所述高温污水源，高温污水池(a)与一个无堵塞提升泵(b)相连，无堵塞提升泵(b)的输出端与上述过滤器(c)的污水水源槽(1-1)相连。
说明书
过滤器及应用该过滤器的污水热能回收系统
技术领域
本实用新型涉及一种过滤器及应用该过滤器的污水热能回收系统，尤其涉及用于处理纺织印染污水的过滤器及应用该过滤器的污水热能回收系统。
背景技术
随着全球能源价格不断上升，纺织印染主要的能源一蒸汽价格不断提升，导致纺织印染的利润空间越来越小，行业竞争也越来越激烈。节能减排、降低污染是印染行业共同面对的技术难题。
纺织印染污水中含有大量的棉絮与浆料，在将这些污水送至污水处理厂时，必须对所述棉絮与浆料，尤其是棉絮进行处理，否则易堵塞送水管路，同时还需回收利用污水中的热能。现有技术无法解决上述技术难题。
实用新型内容
本实用新型所要解决的技术问题是提供一种过滤器及应用该过滤器的污水热能回收系统，用于过滤纺织印染污水中的棉絮与浆料，同时实现热能的回收利用。
为解决上述过滤纺织印染污水中的棉絮与浆料的技术问题，本实用新型提供了一种过滤器，包括污水槽，污水槽内设有至少一个可翻转滤网;可翻转滤网将污水槽割离成至少两部分：污水水源槽和已过滤水槽;可翻转滤网的一侧设有收集槽，另一侧设有高压气刀。
所述可翻转滤网为圆盘形，其包括：滤网骨架和设于滤网骨架上的不锈钢滤网。
所述污水槽上设有转动主轴，可翻转滤网的滤网骨架固定于转动主轴上，转动主轴的一端与一传动机构相传动连接。
为了有效地吹落可翻转滤网上的棉絮与浆料，以确保可翻转滤网的过滤效果，所述高压气刀与可使其沿可翻转滤网所在的平面作位移的位移驱动机构相连。
所述传动机构包括：设于所述转动主轴上的齿轮、与齿轮传动连接的连杆传动机构和用于驱动连杆传动机构的电机。
为同时解决热能的回收利用的技术问题，本实用新型提供了一种应用上述过滤器的污水热能回收系统，包括过滤器，过滤器的污水水源槽与高温污水源相连，过滤器的已过滤水槽与管道热水泵相连，管道热水泵的输出端连接有热交换器，热交换器的低温水入口连接有低温清水管，热交换器的换热输出端连接有高温清水池，热交换器的低温污水输出口连接有低温污水输出管。
上述技术方案中，还包括高温污水池即所述高温污水源，高温污水池与一个无堵塞提升泵相连，无堵塞提升泵的输出端与上述过滤器的污水水源槽相连。
本实用新型具有积极的效果：(1)本实用新型的过滤器中，污水水源槽中的污水流入已过滤水槽时，必须经过至少一个可翻转滤网，故而能污水中大量的棉絮与浆料会粘在可翻转滤网上，当高压气刀工作时，可翻转滤网上的棉絮与浆料会被吹落至收集槽内，从而达到滤除污水中的棉絮与浆料的目的。(2)本实用新型的应用上述过滤器的污水热能回收系统，不但能对污水进行过滤，还可以从污水中回收90%左右的热能，回收的热能可以回用到部分场合，从而达到节能减排和环保的目的。
