申请日2009.06.01
公开(公告)日2009.10.28
IPC分类号C02F9/14; C02F11/12; C02F1/40; C02F3/32; C02F1/52
摘要
本发明公开了一种小城镇综合污水处理系统及其处理方法。一种小城镇综合污水处理系统，包括依次连接的污水储液池、提升泵房、隔油池、多级反应池、人工湿地，多级反应池还连接物化污泥浓缩池，物化污泥浓缩池还与污水储液池相连。处理方法：在多级反应池中的污水加入适当的酸或者碱，将pH值调至7-8;然后投入絮凝剂，絮凝剂的浓度不超过百万分之八十，阳离子PAM浓度不超过百万分之五，沉淀1.5至3小时;上清液流入人工湿地，沉淀的污泥导入物化污泥浓缩池;经过人工湿地后的污水已符合国家的达标排放标准。本发明的优点是：通过采用物化和生态处理相结合的方法，有效地处理了小城镇的综合污水，减少了基础建设的投资，降低了运行成本。
权利要求书

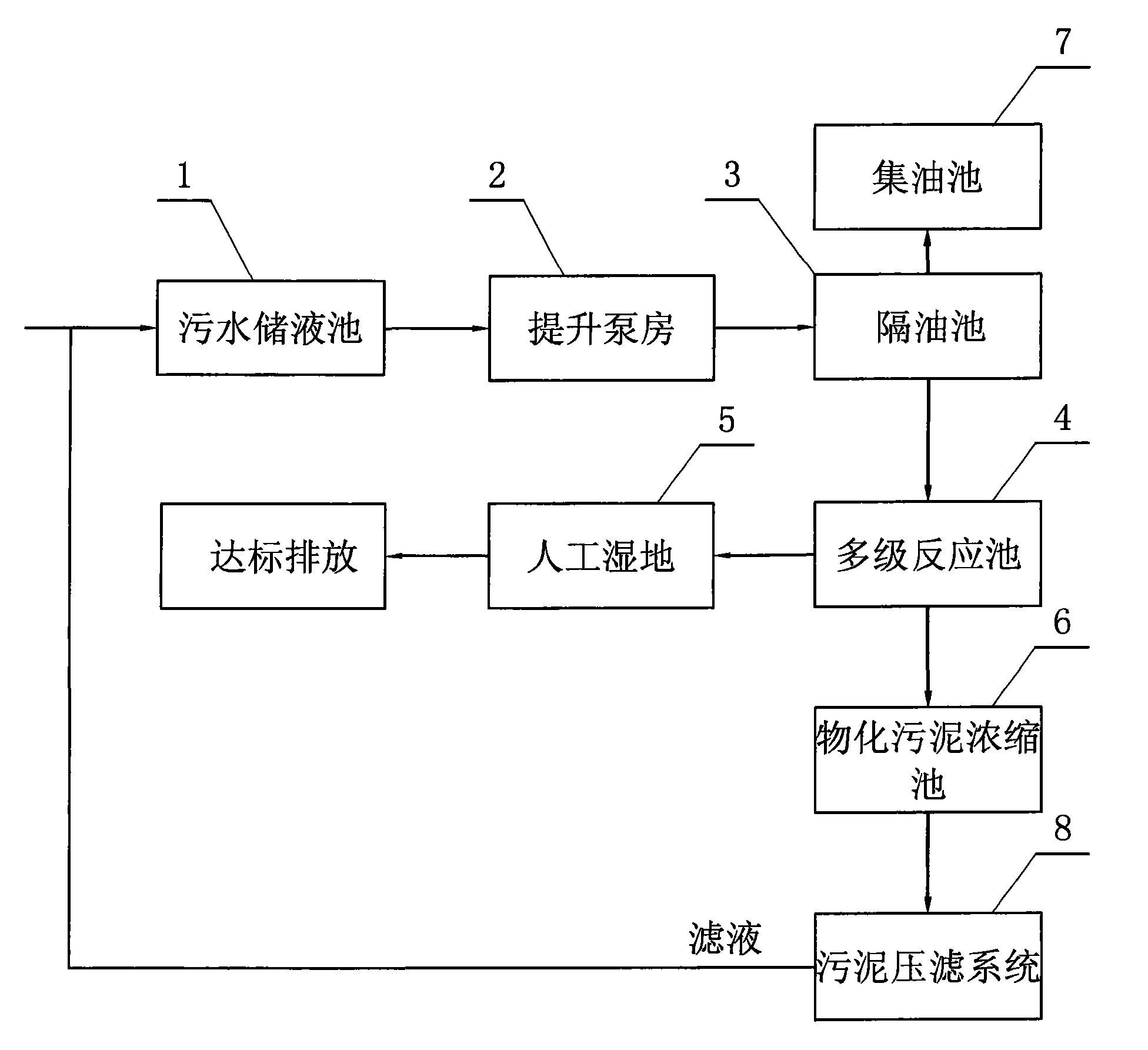

1.一种小城镇综合污水处理系统，其特征在于：包括依次连接的污水储液池(1)、 提升泵房(2)、隔油池(3)、多级反应池(4)、人工湿地(5)，所述多级反 应池(4)还连接物化污泥浓缩池(6)，所述物化污泥浓缩池(6)还与污水 储液池(1)相连。
2.如权利要求1所述的一种小城镇综合污水处理系统，其特征在于：所述隔油 池(3)还连接有集油池(7)。
3.如权利要求1所述的一种小城镇综合污水处理系统，其特征在于：所述物化 污泥浓缩池(6)与污水储液池(1)之间还设置有污泥压滤系统(8)。
4.如权利要求1所述的一种小城镇综合污水处理系统，其特征在于：所述人工 湿地(5)包括下部填充颗粒径2-4厘米的碎石层及上部种植的水生物层。
5.根据权利要求1所述一种小城镇综合污水处理系统的处理方法，其特征在于：
A.污水由污水储液池(1)经提升泵房(2)抽入隔油池(3);
B.隔油池(3)中的下层污水进入多级反应池(4)中;
C.在多级反应池(4)中的污水加入适当的酸或者碱，将pH值调至7-8;然 后投入絮凝剂，所述絮凝剂的浓度不超过百万分之八十，阳离子PAM浓 度不超过百万分之五，沉淀1.5至3小时;沉淀后的污水中，上清液流入 人工湿地(5)，沉淀的污泥导入物化污泥浓缩池(6);
D.经过人工湿地(5)后的污水已符合国家的达标排放标准。
6.如权利要求5所述的一种小城镇综合污水处理方法，其特征在于：所述絮凝 剂为聚合氯化铝或者聚合硫酸铝。
说明书
一种小城镇综合污水处理系统及其处理方法
技术领域
本发明涉及一种小城镇综合污水处理系统及其处理方法。
背景技术
随着国家愈来愈重视对水环境的保护，小城镇综合污水的治理也被提到日 程上来。为了有效地处理小城镇的综合污水，以下因素必须被考虑在内：(1) 小城镇的污水水量不大，通常日排放量只有几千吨;(2)小城镇污水以生活 污水为主，但同时小城镇有一定的小规模工业，排放一定量的工业污水;(3) 小城镇一般缺乏资金，用于污水处理设施建设的预算也有限。但是，同时在新 的形势下，在设计污水处理设施时，却也需要考虑国家所要求的污水排放标准。 在控制有限的资金投入的同时，不能降低污水处理的水准。
由于小城镇的污水量少，不适于建设传统的以生化处理为主的污水处理设 施。此类设施的建设周期长，投资大;另外，小型生化污水处理设施的人员和 其它配套也必须和大型污水处理设施一样齐全，如此则增加了后续的运行和维 护费用。但是，如果完全摒弃生化处理方式，而只依赖物理化学处理方式，一 些溶解性的和可生化的小分子污染物将被遗留在污水中，氮磷的去除也不会彻 底，处理后的水则很难达到国家所要求的污水排放标准。
发明内容
本发明的目的在于提供一种小城镇综合污水处理系统及其处理方法，能够 有效解决现有大型污水处理设施用在小城镇污水处理上相对建设周期长、投资 大、后续运行和维护费用高的问题。
为了解决上述技术问题，本发明是通过以下技术方案实现的：一种小城镇 综合污水处理系统，包括依次连接的污水储液池、提升泵房、隔油池、多级反 应池、人工湿地，所述多级反应池还连接物化污泥浓缩池，所述物化污泥浓缩 池还与污水储液池相连。
优选的，所述隔油池还连接有集油池;将分离出来的油污收集起来可再生 利用，也可作为一般的燃料油使用。
优选的，所述物化污泥浓缩池与污水储液池之间还设置有污泥压滤系统; 只将物化污泥浓缩池中的污水回流到污水储液池中。
优选的，所述人工湿地包括下部填充颗粒径2-4厘米的碎石层及上部种植的 水生物层;与物化反应结合，能达到较好处理效果的人工湿地结构。
一种小城镇综合污水处理系统的处理方法：
A.污水由污水储液池经提升泵房抽入隔油池;
B.隔油池中的下层污水进入多级反应池中;
C.在多级反应池中的污水加入适当的酸或者碱，将pH值调至7-8;然后投 入絮凝剂，所述絮凝剂的浓度不超过百万分之八十，阳离子PAM浓度不 超过百万分之五，沉淀1.5至3小时;沉淀后的污水中，上清液流入人工 湿地，沉淀的污泥导入物化污泥浓缩池;
D.经过人工湿地后的污水已符合国家的达标排放标准。
优选的，所述絮凝剂为聚合氯化铝或者聚合硫酸铝;较为常用的絮凝剂。
与现有技术相比，本发明的优点是：通过采用物化和生态处理相结合的方 法，控制药剂的投加量，有效地处理了小城镇的综合污水。相对于传统生化处 理过程，采用本发明建设的小型千吨级污水处理设施，减少了基础建设的投资， 降低了运行成本。
