申请日2009.11.02
公开(公告)日2010.07.07
IPC分类号E03D1/012; E03C1/14
摘要
本实用新型涉及民用节水装置，是一种废水节水座便器，其包括洗脸池、储水箱、水箱洁具、排水管和座便器，在洗脸池上安装有洗脸盆，在洗脸盆底部有出水口，在洗脸盆下方的洗脸池上安装有储水箱，在储水箱内固定安装有水箱洁具，位于储水箱底部外侧的水箱洁具的下端与排水管的上端固定安装在一起，在座便器上有内外相通的进水孔，排水管的下端安装在排水孔内。本实用新型结构合理而紧凑，使用方便，其通过使用洗脸池中的废水，大量的节约了水资源。
权利要求书
1.一种废水节水座便器，其特征在于包括洗脸池、储水箱、水箱洁具、排水管和座便器，在洗脸池上安装有洗脸盆，在洗脸盆底部有出水口，在洗脸盆下方的洗脸池上安装有储水箱，在储水箱内固定安装有水箱洁具，位于储水箱底部外侧的水箱洁具的下端与排水管的上端固定安装在一起，在座便器上有内外相通的进水孔，排水管的下端安装在排水孔内。
2.根据权利要求1所述的废水节水座便器，其特征在于水箱洁具包括洁具本体和按钮开关，在储水箱底部有安装孔，洁具本体通过安装孔固定安装在储水箱内，洁具本体的下端穿过安装孔伸到外面并与排水管的上端固定安装在一起，在洗脸池的顶部有按钮安装孔，按钮开关安装在按钮安装孔内并能使洁具本体开水或关水。
3.根据权利要求1或2所述的废水 节水座便器，其特征在于洗脸盆的出水口下方的储水箱上部安装有滤网。
4.根据权利要求1或2所述的废水节水座便器，其特征在于水箱洁具上有溢水管，溢水管的底部与水箱洁具的出水口相通，溢水管的顶部与水箱洁具的上端相平齐。
5.根据权利要求3所述的废水节水座便器，其特征在于水箱洁具上有溢水管，溢水管的底部与水箱洁具的出水口相通，溢水管的顶部与水箱洁具的上端相平齐。
6.根据权利要求4所述的废水节水座便器，其特征在于溢水管的顶部标高低于洗脸盆出水口的标高。
7.根据权利要求5所述的废水节水座便器，其特征在于溢水管的顶部标高低于洗脸盆出水口的标高。
8.根据权利要求1或2所述的废水节水座便器，其特征在于储水箱底部有出水孔，在出水孔内安装有堵头。
9.根据权利要求3所述的废水节水座便器，其特征在于储水箱底部有出水孔，在出水孔内安装有堵头。
10.根据权利要求7所述的废水节水座便器，其特征在于储水箱底部有出水孔，在出水孔内安装有堵头。
说明书
废水节水座便器
一、技术领域
本实用新型涉及节水装置，是一种废水节水座便器。
二、背景技术
由于我国是一个缺水的国家，因此国家大力提倡节约用水。在居民生活中，座便器的用水量比较大，以一家三口为例，每人每次最少为3升，如果每人每天按两次计算，每天用水量为6升，一个家庭仅座便器一天用水就可达18升，而且使用的是洁净水，同时洗脸池中的水用过后就排走了，没有很好的利用起来，因此造成了很大的浪费。
三、发明内容
本实用新型提供了一种废水节水座便器，克服了上述现有技术之不足，其能有效解决冲洗座便器浪费水的问题。

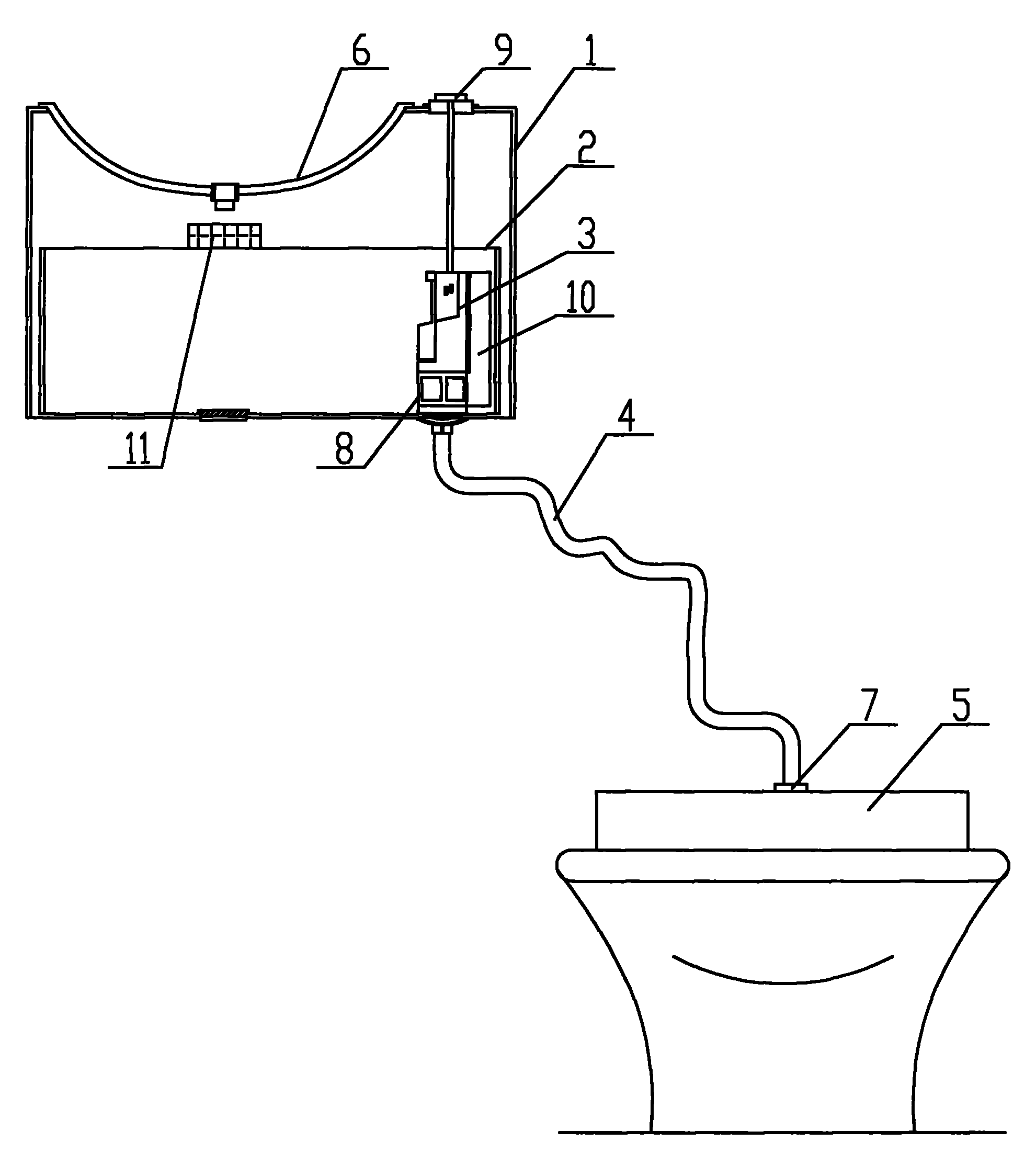

本实用新型的技术方案是通过以下措施来实现的：一种废水节水座便器，其包括洗脸池、储水箱、水箱洁具、排水管和座便器，在洗脸池上安装有洗脸盆，在洗脸盆底部有出水口，在洗脸盆下方的洗脸池上安装有储水箱，在储水箱内固定安装有水箱洁具，位于储水箱底部外侧的水箱洁具的下端与排水管的上端固定安装在一起，在座便器上有内外相通的进水孔，排水管的下端安装在排水孔内。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述水箱洁具可包括洁具本体和按钮开关，在储水箱底部有安装孔，洁具本体通过安装孔固定安装在储水箱内，洁具本体的下端穿过安装孔伸到外面并与排水管的上端固定安装在一起，在洗脸池的顶部有按钮安装孔，按钮开关安装在按钮安装孔内并能使洁具本体开水或关水。
上述洗脸盆的出水口下方的储水箱上部可安装有滤网。
上述水箱洁具上可有溢水管，溢水管的底部与水箱洁具的出水口相通，溢水管的顶部与水箱洁具的上端相平齐。
上述溢水管的顶部标高可低于洗脸盆出水口的标高。
上述储水箱底部可有出水孔，在出水孔内安装有堵头。
本实用新型结构合理而紧凑，使用方便，通过使用洗脸池中的废水来冲洗座便器，从而大量节约了水资源。
