申请日2009.07.15
公开(公告)日2011.01.26
IPC分类号C02F9/14; F24J2/00; C02F1/32; C02F1/24; F24D12/02
摘要
本发明提供了对乡镇、村屯、旅游区、食宿、餐饮、屠宰加工及部分工业有机废水处理的箱式污水处理站。它由地下钢混水泥池与地面轻钢结构站房组成箱体，在钢混水泥池内设格栅池、调节池、集泥池、清水池及污水综合处理装置，在地面箱体内设压滤机、水解池、电控室、化验室、值班室与卫生间等设施，并在水解池出水与综合处理装置的进水管上设置管道泵与射流器，在清水池至溶气水罐的回用水管上设置另一射流器，将污水综合处理装置及水解池经排泥管与集泥池连接，污水综合处理装置经工艺污水管与调节池连接。还设置了光电互补采暖系统。其结构紧凑合理、使用方便灵活、环保节能减排、安全运行高效、性能稳定可靠、处理效果显著、适合业内推广。
权利要求书

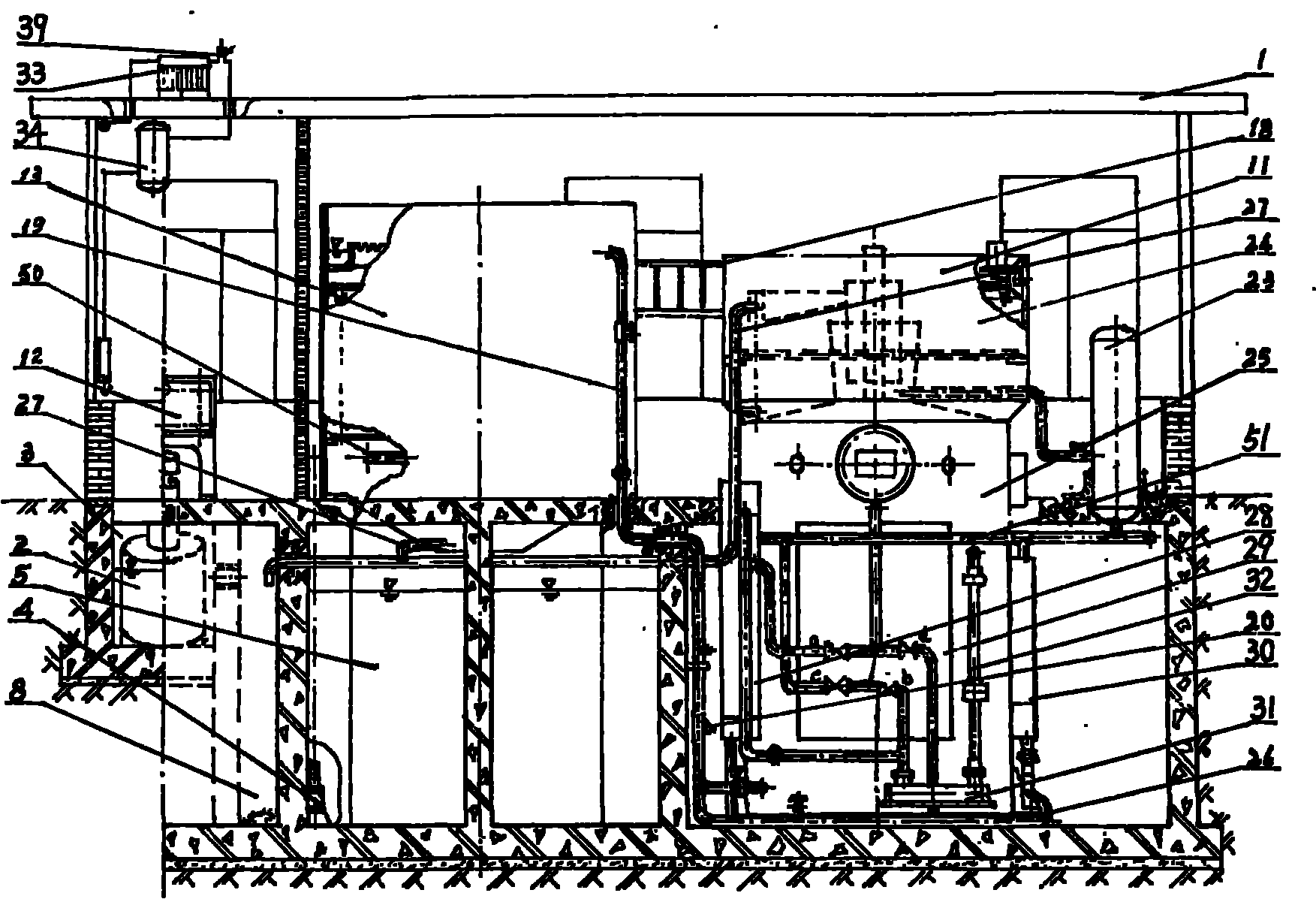

1.一种箱式污水处理站，其特征在于：它由地下钢混水泥池与地面轻钢结构的站房组成箱体(1)，在箱体(1)钢混水泥池内设置具有转鼓细格栅(2)的格栅池(3)、内设污水提升泵(4)和搅拌器的调节池(5)、内设污泥提升泵(6)和上清液回流泵(7)的集泥池(8)，以及设置了回用水泵(9)的清水池(10)，在清水池(10)一侧设污水综合处理装置(11)，在地面箱体(1)内对应集泥池(8)顶部固定压滤机(12)，调节池(5)顶部设水解池(13)，并在水解池(13)出水与综合处理装置(11)的进水连接管(19)上设置管道泵与射流器(20)，在清水池(10)至溶气水罐(23)的回用水管(21)上设置射流器(22)，而将污水综合处理装置(11)及水解池(13)经排泥管(27)与集泥池(8)连接，污水综合处理装置(11)工艺废水经工艺污水管(26)与调节池(5)连接，该站还在箱体(1)内设置了光电互补采暖系统和电控装置(15)、化验室(16)、值班室(14)、卫生间(17)及其它附助设施。
2.根据权利要求1所述的箱式污水处理站，其特征在于：污水综合处理装置(11)是在生物流化床(25)外部壳体上固定与其外部形状相吻合的扁状弧形结构的砂滤床(28)、过滤器(29)和加药柜(30)，外侧固定消毒器(31)和流量计(32)，并将气浮池(24)与砂滤床(28)、砂滤床(28)与过滤器(29)、过滤器(29)与消毒器(31)、消毒器(31)与流量计(32)其各出水口与入水口顺序连接，再将加药柜(30)出药口与气浮池(24)连接，而将反冲洗管(51)分别与砂滤床(28)、过滤器(29)、加药柜(30)相连接，且反冲洗污水由底部排空口接入工艺污水管(26)。
3.根据权利要求1所述的箱式污水处理站，其特征在于：光电互补式供暖系统是将清水池(10)中提升水泵(38)逆止阀(43)以及过滤器(40)、逆止阀(41)经管道(47)依顺序与太阳能集热器(33)进水管串接，同时在太阳能集热器(33)的出水管道上经排气阀(39)连接保温水箱(34)，并经保温水箱(34)与电热供暖系统中的电锅炉(35)进水管连接，而将回水管与太阳能集热器(33)进水管连接。
4.根据权利要求1所述的污水综合处理装置(11)，其特征在于：所述砂滤床(28)底部为进水管，顶部为出水管，其滤料按粒径从大到小自下而上填充，其内设有反冲洗布水器，该布水器由反冲洗管(51)上均匀分布的3个自上而下置入滤料底部并包有橡胶膜的接管构成。
说明书
箱式污水处理站
技术领域：本发明涉及一种利用生物降解技术处理生活污水或部分工业有机污水的专用设施。
背景技术：随着科学技术的不断发展和人民生活水平的日益提高，人类对生存环境的要求也越来越高。环保节能减排已成为我国现阶段的重要战略目标。减排主要是减少污水与废气的排放，尤其是污水排放给社会带来的危害极为严重。因此，为了保护人类生存环境，首先要对污水进行治理。目前，国内日处理万吨以上的污水处理厂仍然是以土建工程为主，与部分设备结合的组建方式，工程占地面积大，建设周期长，建设与生产成本相当高，工艺操作复杂、设备运行噪音大。而对几千、几百、乃至几十吨的污水处理而言，如那些分散性很强的乡、镇、村、屯和风景区旅游景点、食宿、餐饮、禽畜屠宰加工等行业的污水处理不适用，目前国内尚无专用设施，为此研究开发出一种新型污水处理专用设施用以解决所述行业污水处理问题已势在必行。
发明内容：本发明在于提供一种箱式污水处理站，主要是解决乡、镇、村、屯和风景区旅游景点、食宿、餐饮、禽畜屠宰加工等行业的污水处理无专用设施，现有大型污水处理设备存在的结构松散、占地面积大、工艺操作复杂、噪音大、成本高、不适用的问题。
本发明的技术方案如下所述：该发明是由地下钢混水泥池与地面轻钢结构的站房组成箱体，在箱体钢混水泥池内设置具有转鼓细格栅的格栅池、内设污水提升泵和搅拌器的调节池、内设污泥提升泵和上清液回流泵的集泥池，以及设置了回用水泵的清水池，在清水池一侧设污水综合处理装置。在地面箱体内对应集泥池顶部固定压滤机，调节池顶部设水解池，在水解池出水与综合处理装置的进水(即生物流化床入水口)连接管上设置管道泵与射流器，在清水池至溶气水罐的回用水管上设置另一射流器，并将污水综合处理装置及水解池的污泥经排泥管与集泥池连接，污水综合处理装置工艺废水经工艺污水管与调节池连接。该站还在箱体内设置了光电互补采暖系统和电控装置、化验室、值班室、卫生间及其它辅助设施。
本发明与现有技术相比具有的优点和积极效果：该发明由于采取了上述结构，尤其是污水综合处理装置的设置，它将砂滤床、过滤器、加药柜制成扁状弧形结构，与生物流化床外部壳体吻合固定，连同气浮池整体结合，使设备多功能于一身，不仅极大地减少了占地面积，显著降低了制造成本，还在污水综合处理装置进水和回用水管路中采用射流器与水泵配合取代了鼓风机或空气压缩机，根治了设备运行的强大噪音，再加上格栅池、调节池、水解池、集泥池、清水池、压滤机、光电互补采暖系统、电控装置等有机配合，使多台设备完成的工艺流程变为箱体站的内部处理过程，更便于实现工艺过程的自动化控制。它还将钢混水泥池壁及封盖作为轻钢结构保温站房的基础及地面，从价值工程的概念上来说，即节约了建筑材料又降低了功能成本。本发明的优点还在于设置了光电互补采暖系统，它以处理后的清水为水源，以太阳能为主要热源，以电能作为太阳能的补充热源，与此同时，太阳能又有效提高了电锅炉进水温度，并根据室温与设定温度之差自动控制电锅炉及循环水泵的开启或关闭，实现光电互补加热供暖。克服了单一采用太阳能或电锅炉供暖方式存在的热源断缺和电能的巨大消耗，并在大幅度降低供热成本的前提下，明显提高供热的可靠性。同时该清洁能源的使用，根治了燃煤与燃油对空气和环境的污染，真正实现了环保节能减排之功能效果。该发明还具有结构紧凑合理、使用方便灵活、性能稳定可靠、安全运行高效、处理效果显著、适合业内推广等优点。
