申请日2008.12.25
公开(公告)日2009.11.25
IPC分类号C02F1/00
摘要
净污水分离多功能节水用具，属于节水装置技术领域，包括污水排水区和净水蓄水区;污水排水区内设有污水排水孔，污水排水孔通过污水排水管道与节水用具底部的下水口连通;净水蓄水区上部设有带过滤网的净水进水孔，净水蓄水区底部设有带排水阀的净水排水孔，净水排水孔与节水用具底部的下水口连通。污水排水区内部设有拖把拧干装置，并且内壁低于外壁。净水蓄水区内设有内桶，净水蓄水区的外壁上设有取水龙头。本实用新型可与具有污水、净水排放功能的洗衣机配合使用，也可单独在家庭和公共场所使用，使不同清洁程度的生活用后水排入不同的排水区或净水区，具有设计合理、结构简单、制造容易、使用方便，可提高水的利用效率的特点。
权利要求书
1、一种净污水分离多功能节水用具，其特征在于，节水用具包括污水排水区和净 水蓄水区;污水排水区内设有污水排水孔，污水排水孔通过污水排水管道与节水用具底 部的下水口连通;净水蓄水区上部设有带过滤网的净水进水孔，净水蓄水区底部设有带 排水阀的净水排水孔，净水排水孔与节水用具底部的下水口连通。
2、如权利要求1所述的净污水分离多功能节水用具，其特征在于，所述的污水排 水区内部设有拖把拧干装置，污水排水区的内壁低于外壁。
3、如权利要求1所述的净污水分离多功能节水用具，其特征在于，所述的净水蓄 水区内设有内桶，净水蓄水区的外壁上设有取水龙头。
4、如权利要求1所述的净污水分离多功能节水用具，其特征在于，所述的净水进 水孔上的过滤网是可拆装的。
说明书
净污水分离多功能节水用具
技术领域
本实用新型涉及一种净污水分离多功能节水用具，属于节水装置技术领域。
技术背景
节水用具是日常蓄水、节水的用品，现有洗衣机排水盆具，具有一个排水孔，使用 后无论水的清洁情况都一次性排放，造成了大量水资源的浪费。随着国家建设节水性社 会政策的深入以及国家节能中心的成立，节约水资源已提上日程，人们节水意识也在不 断增强，而洗衣机洗衣过程中漂洗衣服较清的水，完全可以收集起来，用于清洗衣物、 洗涮拖把或冲洗马桶等用途。
发明内容
针对现有技术的不足，本实用新型提供一种设计合理、结构简单、制造容易、使用 方便，可提高水的利用效率的净污水分离多功能节水用具。

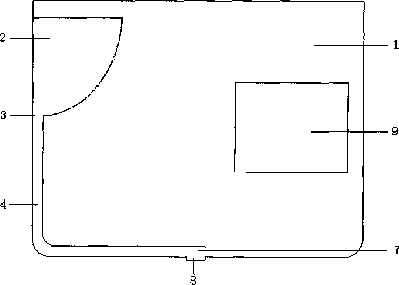

一种净污水分离多功能节水用具，节水用具包括污水排水区和净水蓄水区;污水排 水区内设有污水排水孔，污水排水孔通过污水排水管道与节水用具底部的下水口连通; 净水蓄水区上部设有带过滤网的净水进水孔，净水蓄水区底部设有带排水阀的净水排水 孔，净水排水孔与节水用具底部的下水口连通。
所述的污水排水区内部设有拖把拧干装置，污水排水区的内壁低于外壁。
所述的净水蓄水区内设有内桶，净水蓄水区的外壁上设有取水龙头。
所述的净水进水孔上的过滤网是可拆装的。
本实用新型可与具有污水、净水排放功能的洗衣机配合使用，使洗衣机排放的污水、 净水分别排入污水排水区和净水蓄水区，增加了各种水的反复利用。本实用新型也可单 独在家庭和公共场所使用，使不同清洁程度的生活用后水排入不同的排水区或净水区。
本实用新型具有设计合理、结构简单、制造容易、使用方便，可提高水的利用效率 的特点。
