申请日2009.01.19
公开(公告)日2009.10.21
IPC分类号C02F1/00; C02F1/40
摘要
本实用新型公开了一种三室容积可调倒虹式餐厨污水净化装置，设有箱体、箱盖，在箱体的一侧设有进水口，在对应该进水口的箱体内侧找有过滤网，箱体内设有两个位置可移动的隔板，该两个隔板将箱体内分成前、中、后三个容积可变的室，所述进水口在前室，在后室壁上设有一个出水口，该出口内侧连通一个竖直的出水管;每个隔板的下端设有至少一个过水口，每个过水口朝向出水口的一侧设有挡水板。挡水板为U形，与箱体底板连接，从左、右、下三面围着过水口。在箱述箱体内底板上，设有数个在不同位置固定隔板的隔板槽。本实用新型适用于餐厨污水的净化处理，结构简单实用，处理效果好，利于环保。
权利要求书

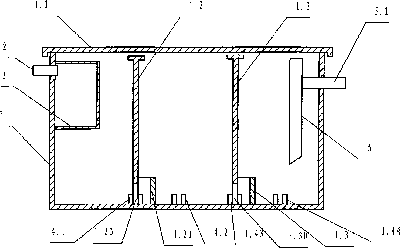

1、一种三室容积可调倒虹吸式餐厨污水净化装置，设有箱体(1)、箱 盖(1.1)，其特征在于：在所述箱体的一侧设有进水口(2)，在对应该进水 口的箱体内侧设有过滤网(3)，所述箱体内设有两个位置可移动的隔板(1.2、 1.3)，该两个隔板将箱体内分成前、中、后三个容积可变的室，所述过滤网 在前室，在后室壁上设有一个出水口(5.1)，该出口内侧连通一个竖直的出 水管(5);每个隔板的下端设有至少一个过水口(1.20、1.30)，每个过水口 朝向出水口的一侧设有挡水板(1.21、1.31)。
2、根据权利要求1所述的净化装置，其特征在于：所述挡水板为U形， 与箱体底板连接，从左、右、下三面围着过水口。
3、根据权利要求1所述的净化装置，其特征在于：在所述箱体内底板 上，设有数个在不同位置固定隔板的隔板槽(4.1、4.2、4.3、4.4)。
说明书
三室容积可调倒虹吸式餐厨污水净化装置
技术领域
本实用新型属于一种污水净化装置，具体的是一种用于对餐厨污水进行 及时净化处理，将污物、污水和浮油分离的净化装置。
背景技术
污水处理是社会的一个重大课题，其中餐厨污水也是大量的，它的净化 也是十分重要的。目前，餐厨污水大都不能及时处理，给城市污水的排放和 处理带来很大的影响。因此，需要提出一种能够及时处理餐厨污水，并能有 效利用其中浮油的污水处理装置。
实用新型内容
本实用新型的目的是为了解决上述技术问题，提出一种三室容积可调倒 虹吸式餐厨污水净化装置。该装置结构简单实用，能够近距离地及时处理餐 厨污水，使用方便，还能回收污水中浮油。
本实用新型的目的是通过以下技术方案来实现的：三室容积可调倒虹吸 式餐厨污水净化装置，设有箱体、箱盖，其特征在于：在所述箱体的一侧设 有进水口，在对应该进水口的箱体内侧设有过滤网，所述箱体内设有两个位 置可移动的隔板，该两个隔板将箱体内分成前、中、后三个容积可变的室， 所述过滤网在前室，在后室壁上设有一个出水口，该出口内侧连通一个竖直 的出水管;每个隔板的下端设有至少一个过水口，每个过水口朝向出水口的 一侧设有挡水板。
本实用新型进一步完善和实施的补充方案是：
所述挡水板为U形，与箱体底板连接，从左、右、下三面围着过水口。
在箱述箱体内底板上，设有数个在不同位置固定隔板的隔板槽。
本实用新型使用时，将进水口连通餐厨污水排水口，污物被过滤网滤出， 污水通过过水口，经挡水板阻挡，以倒虹吸式缓慢从前室流入中、后室，油 水分开，下层污水从出水口流出，浮油集在污水上层，方便分离取出。根据 污水的流量和流速可以调节三个室的容积。具有结构简单适用、使用方便、 非常利于环保的优点。
