申请日2007.08.31
公开(公告)日2008.07.16
IPC分类号C02F3/28
摘要
本实用新型公开的高效复合式厌氧短程硝化城镇污水处理装置涉及到污水处理装置，它由高效复合式厌氧反应器、短程硝化器、脱氮器组成;所述的高效复合式厌氧反应器由外壳、布水器、铁碳催化反应层、弹性填料层、泥水气三相分离器、污水进口、出水围堰和沼气出口管构成;短程硝化器由外壳、曝气装置、进水道、弹性填料层、出水围堰构成;脱氮器由外壳、进水道、弹性填料层、出水围堰构成。本实用新型的污水处理装置特别适合小城镇的污水处理厂，且具有投资小、运行成本低、污水处质量好、占地少、使用效果好、运行稳定、检修维护简单等优点，具有推广价值。
权利要求书

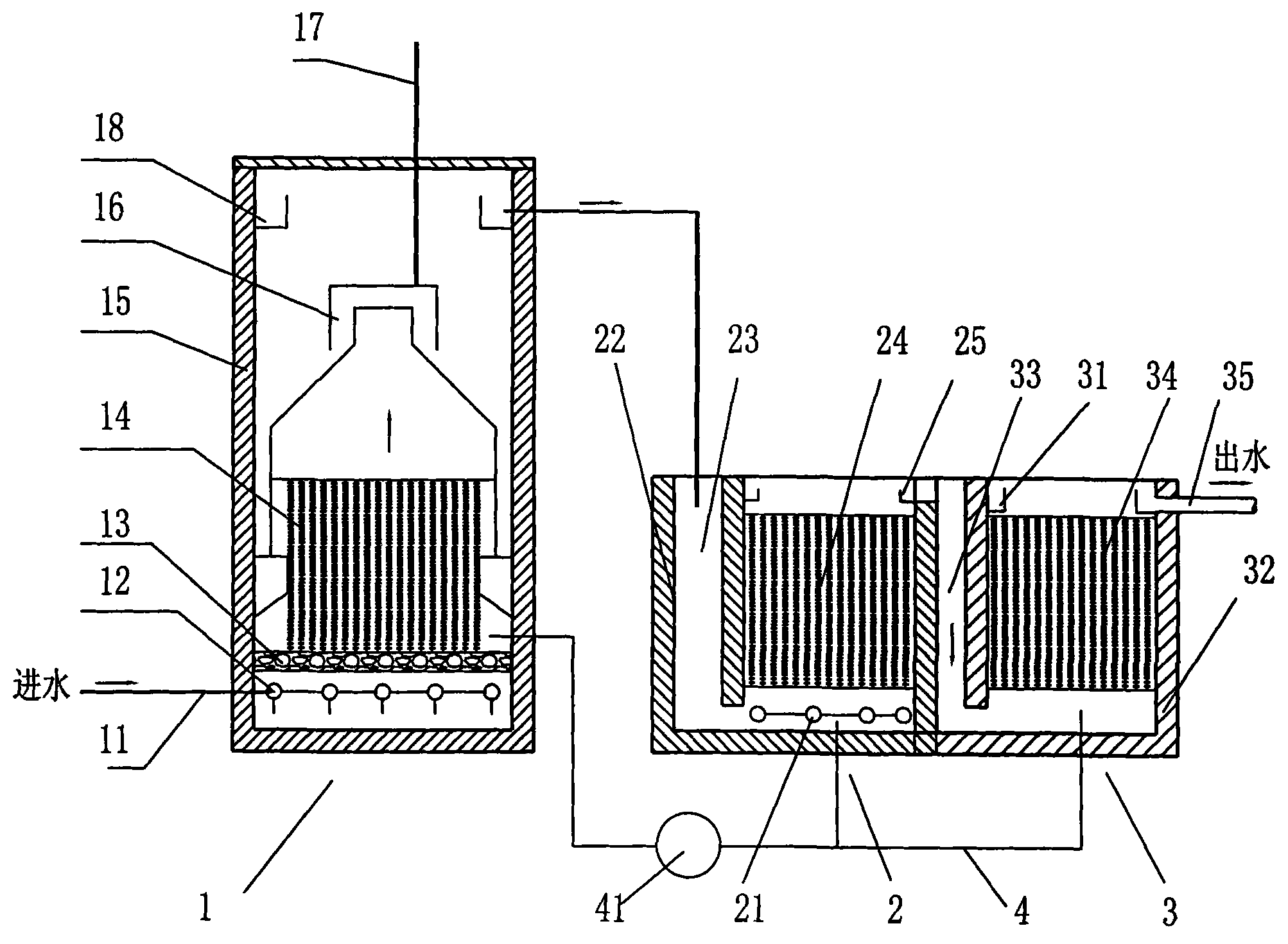

1.一种高效复合式厌氧短程硝化城镇污水处理装置，其特征在于：它由高 效复合式厌氧反应器(1)、短程硝化器(2)、脱氮器(3)组成;
所述的高效复合式厌氧反应器(1)设有外壳(15)，在外壳(15)内从下 到上依次设有布水器(12)、铁碳催化反应层(13)、高效复合式厌氧反应器的 弹性填料层(14)、泥水气三相分离器(16)，在外壳(15)的下部设有污水进 口(11)，在外壳(15)的上部设有高效复合式厌氧反应器的出水围堰(18) 和沼气出口管(17);
所述的短程硝化器(2)设有短程硝化器外壳(22)，短程硝化器外壳(22) 内的底部设曝气装置(21)，短程硝化器外壳(22)内设有短程硝化器的进水 道(23)和短程硝化器的弹性填料层(24)，在短程硝化器外壳(22)上设有短 程硝化器的出水围堰(25);
所述的脱氮器(3)设有脱氮器外壳(32)，脱氮器外壳(32)内设有脱氮 器的进水道(33)和脱氮器的弹性填料层(34)，在脱氮器外壳(32)上设有脱 氮器的出水围堰(31)，脱氮器的出水围堰(31)与水出口(35)相连通;
高效复合式厌氧反应器的出水围堰(18)与短程硝化器的进水道(23)相 连通，短程硝化器的出水围堰(25)与脱氮器的进水道(33)相连通。
2.按权利要求1所述的真高效复合式厌氧短程硝化城镇污水处理装置，其 特征在于：设有污泥回流管(4)将短程硝化器(2)和脱氮器(3)的底部与高 效复合式厌氧反应器的弹性填料层(14)连接，在污泥回流管(4)上设有泵(41)。
3.按权利要求1或2所述的真高效复合式厌氧短程硝化城镇污水处理装置， 其特征在于：所述的高效复合式厌氧反应器的弹性填料层(14)、短程硝化器的 弹性填料层(24)、脱氮器的弹性填料层(34)各由多根串联有塑料弹性片的绳 构成，同一根绳上塑料弹性片与塑料弹性片之间的间隔为70-160mm，绳与绳的 间距为150-500mm，弹性填料层的高度2000-5500mm。
说明书
高效复合式厌氧短程硝化城镇污水处理装置
技术领域
本实用新型涉及到污水处理装置，更具体涉及到一种高效复合式厌氧短程 硝化城镇污水处理装置。
背景技术
随着污水处理事业的发展，已有多种污水处理装置在我国城镇污水处理厂 中得到了应用，特别是随着我国《城镇污水处理厂污染物排放标准》 (GB18918-2002)的深入实施，我国的污水处理工艺和设备不断向前发展，大 城市的污水处理设施不断完善，但是，小城镇的污水处理因设备选型难、投资 大、运行成本高等问题，使小城镇的污水处理长期未能解决。目前，新建污水处 理厂投资的比例为1500-1800元/1吨水，污水处理厂的运行成本的比例为 0.5-0.8元/1吨水，其费用太高，小城镇难以接受。因此，探索、开发适合小 城镇，且具有投资小、运行成本低、污水处质量好、占地少、使用效果好的污 水处理设备很有必要。
发明内容
本实用新型的目的：为小城镇的污水处理提供一种高效复合式厌氧短程硝 化城镇污水处理装置。
本实用新型的技术方案是：一种高效复合式厌氧短程硝化城镇污水处理装 置，其特征在于：它由高效复合式厌氧反应器、短程硝化器、脱氮器组成;所述 的高效复合式厌氧反应器设有外壳，在外壳内从下到上依次设有布水器、铁碳 催化反应层、高效复合式厌氧反应器的弹性填料层、泥水气三相分离器，在外 壳的下部设有污水进口，在外壳的上部设有高效复合式厌氧反应器的出水围堰 和沼气出口管;所述的短程硝化器设有短程硝化器外壳，短程硝化器外壳内的 底部设曝气装置，短程硝化器外壳内设有短程硝化器的进水道和短程硝化器的 弹性填料层，在短程硝化器外壳上设有短程硝化器的出水围堰;所述的脱氮器 设有脱氮器外壳，脱氮器内设有脱氮器的进水道和脱氮器的弹性填料层，在脱 氮器外壳上设有脱氮器的出水围堰，脱氮器的出水围堰与水出口相连通;高效 复合式厌氧反应器的出水围堰与短程硝化器的进水道相连通，短程硝化器的出 水围堰与脱氮器的进水道相连通。
上述所述的真高效复合式厌氧短程硝化城镇污水处理装置，设有污泥回流 管将短程硝化器和脱氮器的底部与高效复合式厌氧反应器的弹性填料层连接， 在污泥回流管上设有泵。
上述所述的真高效复合式厌氧短程硝化城镇污水处理装置，其所述的高效 复合式厌氧反应器的弹性填料层、短程硝化器的弹性填料层、脱氮器的弹性填 料层各由多根串联有塑料弹性片的绳构成，同一根绳上塑料弹性片与塑料弹性 片之间的间隔为70-160mm，绳与绳的间距为150-500mm，弹性填料层的高度 2000-5500mm。
本实用新型中，高效复合式厌氧反应器的作用：污水在铁碳催化反应层的 作用下，在高效复合式厌氧反应器的弹性填料层中的微生物作用下，经过泥水 气分离器，将污水中的污泥、水、沼气分离，水进入下道短程硝化器处理;短 程硝化器的作用就是利用水中微生物把氨氮转化成硝态氮的过程;脱氮器的作 用就是进一步除去水中的杂质，将处理好的水排出。
本实用新型的有益效果：本实用新型的污水处理装置特别适合小城镇的污 水处理厂，且具有投资小、运行成本低、污水处质量好、占地少、使用效果好 的优点，与现有的污水处理设备相比，其投资成本降低20%-40%，运行费用降 低30%-40%，占地节约40%左右，运行稳定，检修维护简单，具有推广价值。
