申请日2007.09.14
公开(公告)日2008.04.02
IPC分类号E03C1/12; E03D11/11
摘要
本发明的排便器用废水储水箱。具体说是与节水型排便器相配套的储水箱，适用于家庭、宾馆、办公楼等公共场所的卫生间排便器上。它含有主箱，该主箱由箱体和箱盖组成，其在安装状态下处于排便器的座体后部，其特点是箱体的左右两侧均有副箱，该副箱与箱体相连通。这种排便器用废水储水箱箱体，储水量多，高度低，洗脸盆内的废水能进入其内，能实现节约自来水的目的。
权利要求书

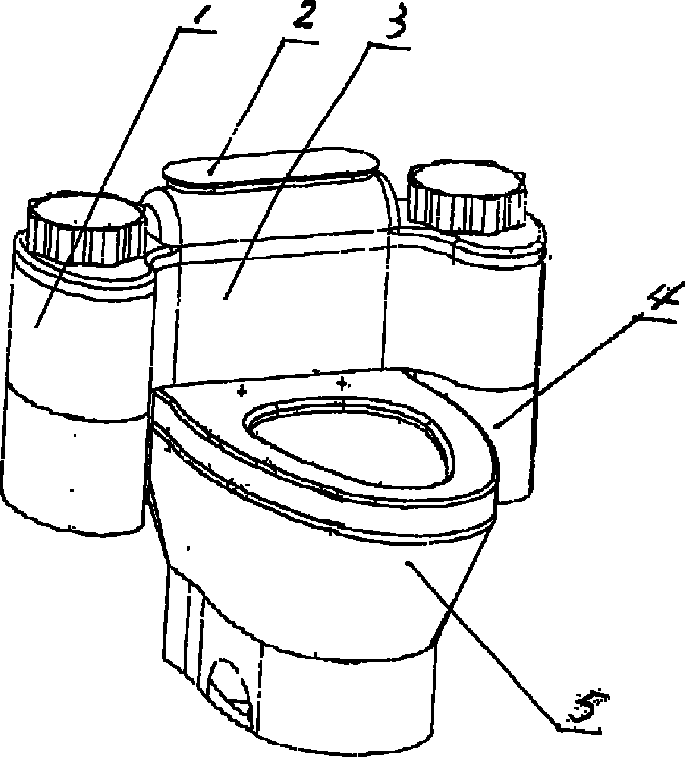

1.排便器用废水储水箱，包括主箱，该主箱由箱体(3)和箱盖(2)组成，其在安装状 态下处于排便器(5)的座体后部，其特征在于主箱的左右两侧均有副箱(1)，该副箱与主箱 的箱体(3)相连通。
2.根据权利要求1所述的排便器用废水储水箱，其特征在于箱体(3)之下有支架(7)， 该支架的四周外形与主箱的箱体(3)相同。
3.根据权利要求1所述的排便器用废水储水箱，其特征在于主箱的箱体(3)与其两侧 的副箱(1)间为整体结构。
4.根据权利要求1所述的排便器用废水储水箱，其特征在于主箱的箱体(3)与副箱(1) 相邻的侧壁对应位置上均有通孔，二者间通过接管(8)和该通孔相连通。
5.根据权利要求1所述的排便器用废水储水箱，其特征在于主箱的箱底高度低于排便器 (5)的座体上沿。
6.根据权利要求1所述的排便器用废水储水箱，其特征在于副箱(1)的箱底高度低于 排便器(5)的座体上沿。
7.根据权利要求1所述的排便器用废水储水箱，其特征在于两个副箱(1)之下均有存 物箱(4)。
8.根据权利要求7所述的排便器用废水储水箱，其特征在于存物箱的箱门内壁上有存物 篓。
9.根据权利要求1～8所述的排便器用废水储水箱，其特征在于副箱(1)上有物品柜(6)。
10.根据权利要求9所述的排便器用废水储水箱，其特征在于物品柜(6)的柜底上和相 应副箱(1)的箱盖上均有通孔，二者间借助螺栓和该通孔固定在一起。
说明书
排便器用废水储水箱
技术领域
本发明涉及一种排便器。具体说是与节水型排便器相配套的储水箱，适用于家庭、宾馆、 办公楼等公共场所的卫生间排便器上。
背景技术
目前，家庭、宾馆、办公楼等公共场所的卫生间排便器上所用储水箱都只有一个，而且 该水箱通过阀门和管道与自来水管相接，完全用自来水来冲洗排便器。为了节省自来水，中 国200620153407和2006201560364号发明专利公开了与排便器配套使用的储水箱，该储水箱 也只有一个，它通过水管和阀门与洗脸盆的排水口相连通，利用洗脸、洗衣等废水对排便器 进行冲洗。由于该储水箱只有一个，储水量较少。要想提高单个储水箱的容量，就必须增加 储水箱的高度。而储水箱的高度一高，尤其是储水箱的进水口高出洗脸盆的排水口高度时， 洗脸盆内的废水就无法进入储水箱，使得废水利用成为一句空话，难以实现节约自来水的目 的。
发明内容
本发明要解决的问题是提供一种排便器用废水储水箱。这种排便器用废水储水箱，储水 量多，高度低，洗脸盆内的废水能进入其内，能实现节约自来水的目的。
为解决上述问题，本发明采取以下技术方案：
本发明的排便器用废水储水箱含有主箱，该主箱由箱体和箱盖组成，其在安装状态下处 于排便器的座体后部，其特点是箱体的左右两侧均有副箱，该副箱与箱体相连通。
箱体之下有支架，该支架的四周外形与主箱的箱体相同。
主箱的箱体与其两侧的副箱间可以是整体结构。
主箱的箱体与其两侧的副箱间可以是分体结构。采用分体结构，需在主箱的箱体与副箱 相邻的侧壁对应位置上均加工通孔，二者间通过接管和该通孔相连通。
主箱的箱底高度低于排便器的座体上沿。副箱的箱底高度低于排便器的座体上沿。
两个副箱之下均可设置存物箱。该存物箱由箱体和箱门组成。其中的箱门内壁上有存物 篓。
在其中的一个副箱上还设置有物品柜，物品柜的柜底上和相应副箱的箱盖上均有通孔， 二者间借助螺栓和该通孔固定在一起。
采取上述方案，具有以下优点：
由于本发明的排便器用废水储水箱在其主箱的左右两侧均设置有副箱，该副箱与主箱相 连通，使得在水箱高度不高的情况下储水量大大增加。又由于主、副箱的箱底高度均低于排 便器的座体上沿，确保了储水箱的进水口低于洗脸盆的排水口高度，使得洗脸盆内的废水能 进入储水箱内，从而实现了废水再用和节水之目的。
