申请日2007.03.15
公开(公告)日2008.02.27
IPC分类号C02F3/28
摘要
一种污水生物处理厌氧池三相分离器,属于重力沉降式三相分离器技术领域,包括方形的壳体2,壳体2中间设置向下倾斜的固液分离斜板3,上部壳体2上部设置积水管4,积水管4上设置集水孔5,壳体2的下端还设置有隔气斜板1,其特征是,隔气斜板1垂直方向的投影长度大于壳体2的宽度。本实用新型彻底解决了现有技术中厌氧池菌种流失问题。本实用新型能收集、回用厌氧菌,形成良性循环。
权利要求书
1.一种污水生物处理厌氧池三相分离器,包括方形的壳体(2),壳体(2)中间设置向 下倾斜的固液分离斜板(3),壳体(2)上部设置积水管(4),积水管(4)上设置集水孔(5), 壳体(2)的下端还设置有隔气斜板(1),其特征是,隔气斜板(1)垂直方向的投影长度大 于壳体(2)的宽度。
2.根据权利要求1所述的污水生物处理厌氧池三相分离器,其特征是,壳体(2)中间 设置4~16块固液分离斜板(3)。
3.根据权利要求1所述的污水生物处理厌氧池三相分离器,其特征是,固液分离斜板(3)、 隔气斜板(1)倾斜的角度为10~60度。
4.根据权利要求1所述的污水生物处理厌氧池三相分离器,其特征是,固液分离斜板(3)、 隔气斜板(1)倾斜的角度为60度。
说明书
一种污水生物处理厌氧池三相分离器
技术领域
本实用新型属于三相分离器技术领域,具体涉及一种应用于污水生物处理厌氧池的重力 沉降式三相分离器。
背景技术
污水生物处理的运行成本低而被广泛应用。然而其厌氧处理池没有控制厌氧污泥流失技 术设备,即使厌氧运行稳定也难免流失,运行不稳时流失更为严重。厌氧菌是以颗粒污泥为 载体,学名菌胶团,俗称厌氧污泥。由于厌氧池厌氧污泥浓度低,普遍存在处理效率低下, 一般25~35%的缺限,并且厌氧污泥离开厌氧环境即进入好氧段,消耗大量溶解氧,给好氧带 来额外的负荷。严重影响整套装置的处理效果。为解决这一弊病,现有技术是在厌氧和好氧 之间加设气浮处理,其缺点是:处理成本高、只能被动的去除厌氧污泥,而且只能消除对好 氧的影响。
实用新型内容
为彻底解决厌氧污泥流失,消除对好氧的影响,本实用新型提供了一种将固体、液体、 气体三相一次性分离的技术,解决现现有技术中存在的问题。
本实用新型具体采用如下的技术方案:

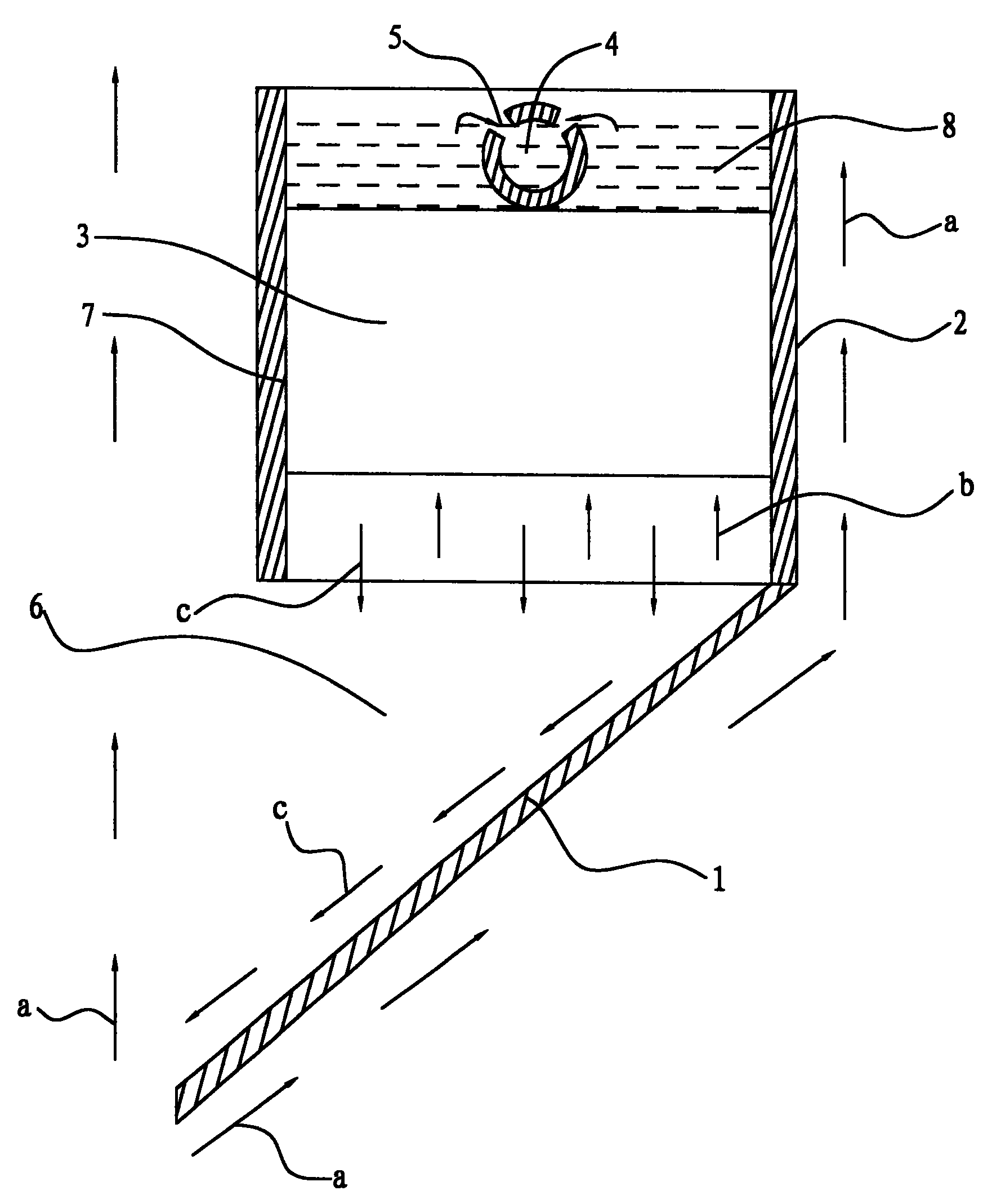

一种污水生物处理厌氧池三相分离器,包括方形的壳体2,壳体2中间设置向下倾斜的 固液分离斜板3,壳体2上部设置积水管4,积水管4上设置集水孔5,壳体2的下端还设置 有隔气斜板1,其特征是,隔气斜板1垂直方向的投影长度大于壳体2的宽度。
固液分离斜板3根据工艺需要设置为多块,一般是4~16块。
固液分离斜板3、隔气斜板1倾斜的角度为30~60度;最优选的角度为60度。
本实用新型彻底解决了现有技术中厌氧池菌种流失问题。本实用新型能收集、回用厌氧 菌,形成良性循环。随该发明应用时间,菌种不断繁殖,截流,提高了厌氧池的处理效率, 由25~35%提高到75%以上。消除了厌氧污泥流失给好氧处理带来的额外负荷。该实用新型 同时具有结构简单、投资小、制作按装方便的优点,可根据不同的厌氧池形布置一个和多个 分离器,应用非常灵活。
另外,同现有技术相比,本实用新型还分离出了气体,避免了气体上升扰动,影响固液 分离。分离出的甲烷、硫化氢等气体也可以单独分离收集。
