可淡化海水和净化污水的双效水处理机

发布时间:2018-12-12 11:03:35  中国污水处理工程网

  申请日2007.03.21

  公开(公告)日2008.01.23

  IPC分类号C02F9/06; C02F1/469; C02F1/28; C02F1/42; C02F1/32; C02F103/08

  摘要

  本实用新型提供一种可淡化海水和净化污水的双效水处理机,由七级处理装置构成,主要用于海水淡化,可将海水中的盐分、颜色、异味、杂质、细菌、病毒、重金属、有机污染物实现过滤净化,使海水达到规定的饮用水标准。同时本实用新型还可对不同程度的淡水性污染水进行深度净化。本实用新型具有体积小、耗能低、操作方便、机动性强的特点。

  权利要求书

  1.一种可淡化海水和净化污水的双效水处理机,其特征在于:所述 水处理机依次由七级水处理装置通过管路连接组成,其中第一级 为多层格筛金属过滤网装置,第二级为硅藻土烧制的定型砂滤筒 过滤装置,第三级为电渗析除盐装置,第四级为颗粒状活性炭固 定床吸附装置,第五级为阳离子膜交换过滤装置,第六级为多管 紫外线杀菌装置,第七级为高压超滤膜过滤装置,其中硅藻土烧 制的定型砂滤筒过滤装置的出口分为两路,一路直接以管路与颗 粒状活性炭固定床吸附装置的进口相连,另一路以管路与电渗析 除盐装置进口相连,电渗析除盐装置出口以管路与颗粒状活性炭 固定床吸附装置的进口相连,其中,所述多层格筛金属过滤网装 置的相邻金属过滤网中间设置有金属丝绒球,所述电渗析除盐装 置包括电渗析除盐箱,箱两端分别设置阴、阳电极与直流电源相 通,箱内阴、阳两电极之间交替排列有一组阴离子膜和阳离子膜, 相邻膜间距为1.5mm。

  2.如权利要求1所述的一种可淡化海水和净化污水的双效水处理机, 其特征在于:所述硅藻土烧制的定型砂滤筒过滤装置中定型砂滤 筒的孔径为0.03mm。

  3.如权利要求1所述的一种可淡化海水和净化污水的双效水处理机, 其特征在于:所述阳离子膜交换过滤装置中阳离子膜孔经为 0.00001mm。

  4.如权利要求1所述的一种可淡化海水和净化污水的双效水处理机, 其特征在于:所述多管紫外线杀菌装置包括一箱体,所述箱体内 并行设置有一组石英玻璃管,管内分别设置有紫外线灯,各管之 间间隔不大于20mm,所述箱体的进水端设置有加热装置。

  5.如权利要求1所述的一种可淡化海水和净化污水的双效水处理机, 其特征在于:所述高压超滤膜过滤装置包括超滤膜和给液体加压 的压力装置。

  说明书

  可淡化海水和净化污水的双效水处理机

  技术领域

  本实用新型涉及水处理设备,具体涉及一种既可淡化海水、又可 深度净化陆上污水并达到规定的饮用水标准的兼具海水淡化、污水净 化两种功能的水处理机。

  背景技术

  我国有一万八千多公里的海岸线,并有数以千计的岛屿和数以万 计的海上船舶。

  多少年来,不论是海岛上的居民,还是海上作业的船只,其所用 的淡水大都依靠陆上供给,常常会造成饮水困难。近年来,在一些岛 屿和大型船只上,相继建立和安装了不同形式的海水淡化厂和海水淡 化设备,在一定程度上缓解了局部的生活和生产用水。但现有的海水 淡化设备由于复杂、昂贵等原因,并不能进行大范围的普及和推广, 绝大部分的人们的淡水需求仍然不能得到很好的解决。经过广泛的实 际调查,沿海各地及岛屿上的居民以及那些长期在海上作业的船只上 的人们迫切需要一种简便的、经济实用的海水淡化设备。

  而且,现有的海水淡化设备一般都是单机单用,即只有一种海水 淡化的功能,但是,在实际应用中,用户往往希望海水淡化处理设备 既具有淡化海水的功能,同时还可以对各种淡水性污水进行深度净 化,以回收再利用各种污水,如雨水、雪水等。

  实用新型内容

  针对现有技术中存在的缺陷和不足,本实用新型的目的在于提供 一种简单、高效的既可以淡化海水又可以深度净化污水的水处理机。

  本实用新型的技术方案为:

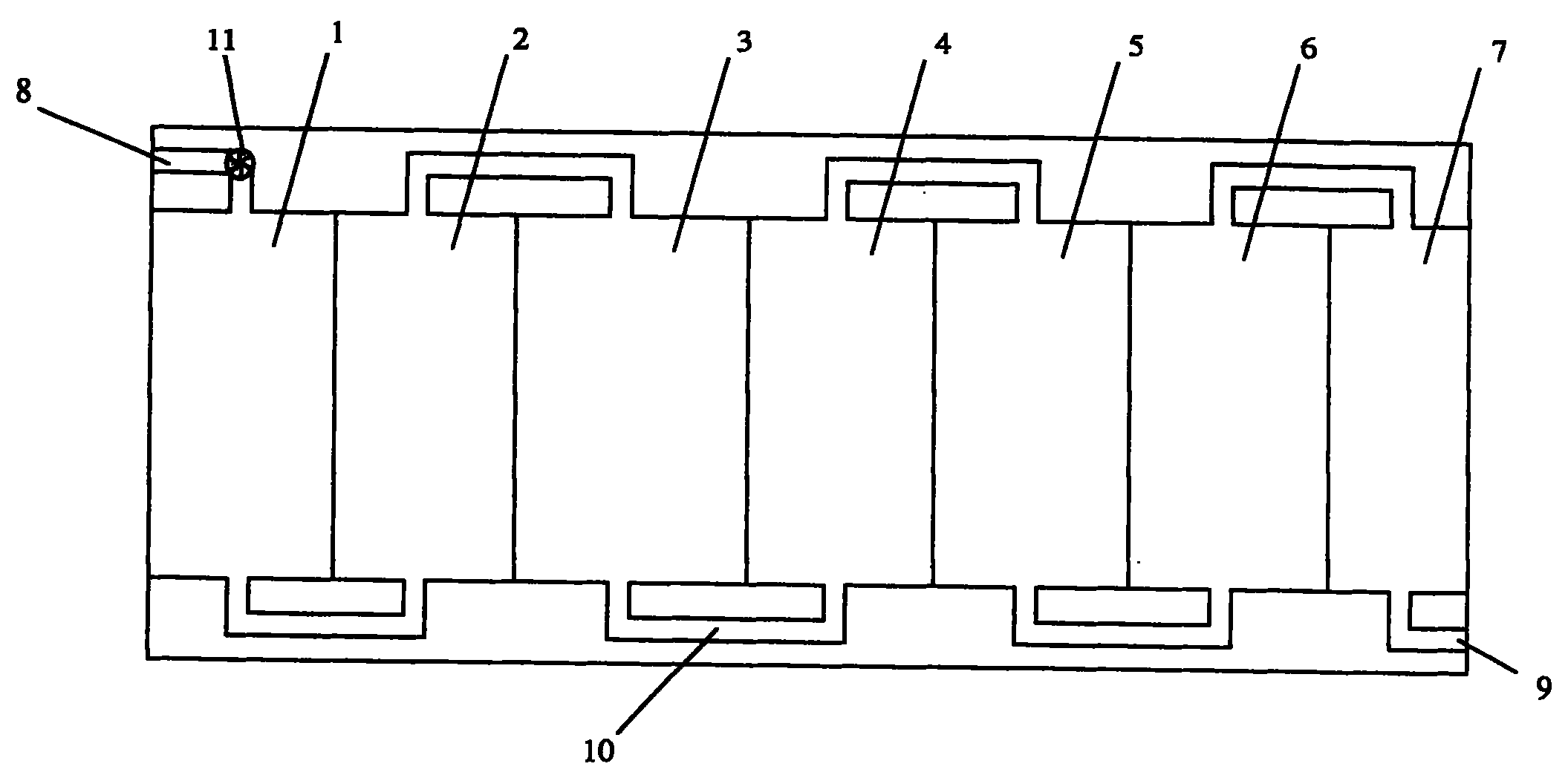

  一种可淡化海水和净化污水的双效水处理机,其特征在于:所述 水处理机依次由七级水处理装置通过管路连接组成,其中第一级为多 层格筛金属过滤网装置,第二级为硅藻土烧制的定型砂滤筒过滤装 置,第三级为电渗析除盐装置,第四级为颗粒状活性炭固定床吸附装 置,第五级为阳离子膜交换过滤装置,第六级为多管紫外线杀菌装置, 第七级为高压超滤膜过滤装置,其中硅藻土烧制的定型砂滤筒过滤装 置的出口分为两路,一路直接以管路与颗粒状活性炭固定床吸附装置 的进口相连,另一路以管路与电渗析除盐装置进口相连,电渗析除盐 装置出口以管路与颗粒状活性炭固定床吸附装置的进口相连,其中, 所述多层格筛金属过滤网装置的相邻金属过滤网中间设置有金属丝 绒球,所述电渗析除盐装置包括电渗析除盐箱,箱两端分别设置阴、 阳电极与直流电源相通,箱内阴、阳两电极之间交替排列有一组阴离 子膜和阳离子膜,相邻膜间距为1.5mm。

  所述硅藻土烧制的定型砂滤筒过滤装置中定型砂滤筒的孔径为 0.03mm。

  所述阳离子膜交换过滤装置中阳离子膜孔经为0.00001mm。

  所述多管紫外线杀菌装置包括一箱体,所述箱体内并行设置有一 组石英玻璃管,管内分别设置有紫外线灯,各管之间间隔不大于20mm, 所述箱体的进水端设置有加热装置。

  所述高压超滤膜过滤装置包括超滤膜和给滤前液体加压的压力 装置。

  本实用新型的技术效果在于:

  本实用新型的水处理机,采用七级过滤装置,第一级为多层格筛 金属过滤网装置,第二级为硅藻土烧制的定型砂滤筒过滤装置,第三 级为电渗析除盐装置,第四级为颗粒状活性炭固定床吸附装置,第五 级为阳离子膜交换过滤装置,第六级为多管紫外线杀菌装置。第七级 为高压超滤膜过滤装置,其中第二级和第四级之间具有两种管路连 接,一种连接方式为第二级与第四级直接相连,另一种连接方式为第 二级出口经过第三级与第四级相连。这样的结构可以使得本实用新型 的水处理机具备海水淡化和污水净化的双效作用。当淡化海水时,经 过第一、第二级净化的海水进入第三级进行脱盐淡化,脱盐后的海水 (此时实际相当于淡水)进入第四级以及其后的净化装置中进行深度 净化,最后达到饮用水的标准;当淡水性污水净化时,由于无需脱盐 处理,则由第二级处理装置出来的污水直接进入第四级以及其后的净 化装置中进行深度净化,最后达到饮用水的标准。

  为了最大限度的提高第一级多层格筛金属过滤网装置的过滤净 化效果,本实用新型通过在相邻金属滤网中添置金属丝绒球,可以尽 可能滤去粒度较大的漂浮物和污染物,减轻第二级硅藻土烧制的定型 砂滤筒过滤装置的负担,同时,金属丝绒球成本低且易于更换,提高 了第一层的过滤效果和能力,可以大大提高其后各层(特别是第二层) 的寿命,提高水处理的经济性能。

  本实用新型第六级多管紫外线杀菌装置通过在箱体内并行设置 有一组石英玻璃管,管内分别设置有紫外线灯,各管之间间隔不大于 20mm,所述箱体的进水端设置有加热装置。污水经前面五级的净化处 理,已经基本上达到轻度污染水平,使初步净化的污水在本级装置的 玻璃管间隙中流动,既便于控制水流速度,还可以确保紫外线光充分 照射水流以尽可能杀灭水中细菌和微生物;而且在箱体前段设置加热 装置,可以使水温提高至30℃,提高紫外线的杀菌效果。

  本实用新型第七级高压超滤膜过滤装置,通过超滤膜及其压力装 置,使水通过动态过滤,分离水中的有机溶解物,如淀粉、蛋白质、 胶体、油漆、乳脂等,实现深度净化。
