申请日2007.03.23
公开(公告)日2008.01.30
IPC分类号F04D13/08; H02K7/08; H02K5/136
摘要
本实用新型涉及一种潜水电泵，具体是一种隔爆型卧式矿用潜污水电泵。解决了现有煤矿用潜水电泵结构不合理、不能保证在井下正常运行的问题，该隔爆型卧式矿用潜污水电泵，包括电机、水泵，所述水泵含有与电机上端盖固定连接的泵壳和与电机轴上端头固定的叶轮，电机轴下端头与电机下端盖之间设置有两个并排的止推轴承。本实用新型结构合理，性能稳定，安全隔爆，能在含有煤粉的水煤中使用，能尽可能地排尽地表水，实现煤矿井下理想排水的目的。
权利要求书

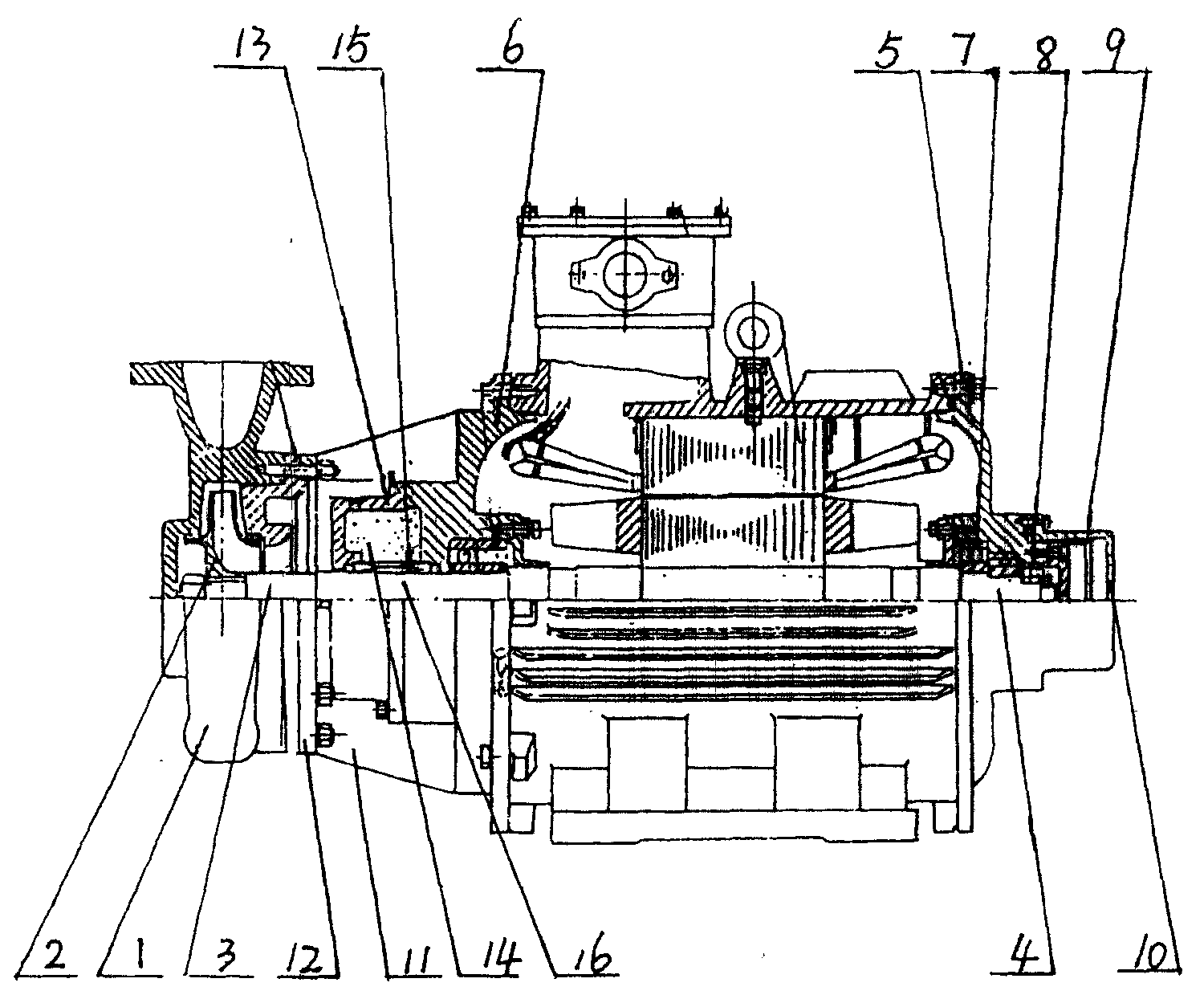

1.隔爆型卧式矿用潜污水电泵，包括电机、水泵，所述水泵含有与电机 上端盖(6)固定连接的泵壳(1)和与电机轴上端头(3)固定的叶轮(2)， 其特征在于电机轴下端头(4)与电机下端盖(5)之间设置有两个并排的止推 轴承(7、8)。
2.根据权利要求1所述的隔爆型卧式矿用潜污水电泵，其特征在于电机 下端盖(5)中央设置有调压橡胶盖(9)，并在调压橡胶盖(9)外固定开有通 孔的金属外壳(10)。
3.根据权利要求1或2所述的隔爆型卧式矿用潜污水电泵，其特征在于 电机上端盖(6)上设有三个与上端盖(6)垂直的梯形加强筋(11)，各梯形 加强筋(11)端部设有能通过螺栓与水泵泵壳(1)固定的法兰盘(12)，上端 盖(6)上、各梯形加强筋(11)中间设有通过螺栓与上端盖(6)固定的小于 法兰盘(12)内直径的密封盖(13)，密封盖(13)与电机上端盖(6)之间形 成密封腔体;贯穿密封腔体的电机轴(16)上装有机械密封(15)，机械密封 (15)两端分别由密封盖(13)和上端盖(6)压紧于电机轴(16)上;密封 盖(13)上设有注油孔，密封腔体内装满有由注油孔注入的润滑油(14)。
说明书
隔爆型卧式矿用潜污水电泵
技术领域
本实用新型涉及一种潜水电泵，具体是一种隔爆型卧式矿用潜污水电泵。
背景技术
目前，应用于井下蓄水仓内的现有煤矿用潜水电泵结构存在不合理性，其 不合理性主要体现在：1、现有电机的电机轴下端头与电机下端盖之间只设置 一个轴承，在电机高速旋转驱动水泵工作时，由于水泵对电机轴产生轴向推力， 该单个轴承易损坏，需经常更换轴承，使电机不能可靠使用;2、当电机工作 时，因电机发热，其内腔的气体受热膨胀，会导致电机密封失效，不能确保电 机使用寿命;3、电机密封结构不合理，井下环境恶劣，井下蓄水仓内的蓄水 常含有煤粉等渣子，现有电机密封结构不能有效阻止污水、煤粉及沙粒进入电 机内腔，无法保证电泵在污水中的良好运行。因此不能保证电泵在井下的正常 运行，给煤矿井下排水带来一定困难。
发明内容
本实用新型为了解决现有煤矿用潜水电泵存在上述结构不合理性、不能保 证在井下正常运行的问题，提供了一种隔爆型卧式矿用潜污水电泵。
本实用新型是采用如下技术方案实现的：隔爆型卧式矿用潜污水电泵，包 括电机、水泵，所述水泵含有与电机上端盖固定连接的泵壳和与电机轴上端头 固定的叶轮，电机轴下端头与电机下端盖之间设置有两个并排的止推轴承。
电机下端盖中央设置有调压橡胶盖，并在调压橡胶盖外固定开有通孔的金 属外壳。
电机上端盖上设有三个与上端盖垂直的梯形加强筋，各梯形加强筋端部设 有能通过螺栓与水泵泵壳固定的法兰盘，上端盖上、各梯形加强筋中间设有通 过螺栓与上端盖固定的小于法兰盘内直径的密封盖，密封盖与电机上端盖之间 形成密封腔体;贯穿密封腔体的电机轴上装有机械密封，机械密封两端分别由 密封盖和上端盖压紧于电机轴上;密封盖上设有注油孔，密封腔体内装满有由 注油孔注入的润滑油。
与现有技术相比，本实用新型在电机轴下端头与电机下端盖之间设置有两 个并排的止推轴承，解决了原有电机的电机轴下端头与电机下端盖之间只设置 一个轴承，在电机高速旋转驱动水泵工作时，由于水泵对电机轴产生轴向推力， 该单个轴承易损坏，需经常更换轴承的问题，实现了电机的可靠使用;在电机 下端盖中央设置调节橡胶盖，能对电机壳体内的压力进行调节，解决了因电机 发热而导致壳体膨胀的问题(当电机工作时，其内腔的气体受热膨胀，调压橡 胶盖向外凸出，实现对电机内腔的压力调节;当电机不工作时，调压橡胶盖在 水压的作用下复位)，确保电机使用寿命;另外，在电机上端盖上设置密封盖， 形成密封腔体，并在贯穿密封腔体的电机轴上装有机械密封，密封腔体内装满 有润滑油，延长机械密封的使用寿命，保证了电机密封质量，有效阻止污水、 煤粉及沙粒进入电机内腔，保证了电泵在污水中的良好运行。
本实用新型结构合理，性能稳定，安全隔爆，能在含有煤粉的水煤中使用， 能尽可能地排尽地表水，实现煤矿井下理想排水的目的。
