申请日2007.03.28
公开(公告)日2008.02.06
IPC分类号F28D7/06
摘要
一种可利用废水余热的热交换器。它包括一壳体，壳体两侧的内壁上分别设有一台肩，壳体内的台肩处设有一净水管，净水管呈“U”形状且连体，净水管的内壁上均布有导热片，净水管的一端端部设有一净水进水口接头，净水管的另一端端部设有一净水出水口接头，壳体前端端部的呈“U”形状且连体的净水管的上端面处设有一密封上封板，壳体的前端口处设有一其上带有孔的密封前端盖，壳体的后端口处设有一密封后端盖，壳体上端壁的前端端部上设有一废水进水口，壳体下端壁的前端端部上设有一废水出水口。本实用新型充分利用了废水的余热，降低能耗，且结构紧凑，体积小，占用场地少，安装成本低，便于应用实施。本实用新型适宜于大中型浴场及企业应用。
权利要求书

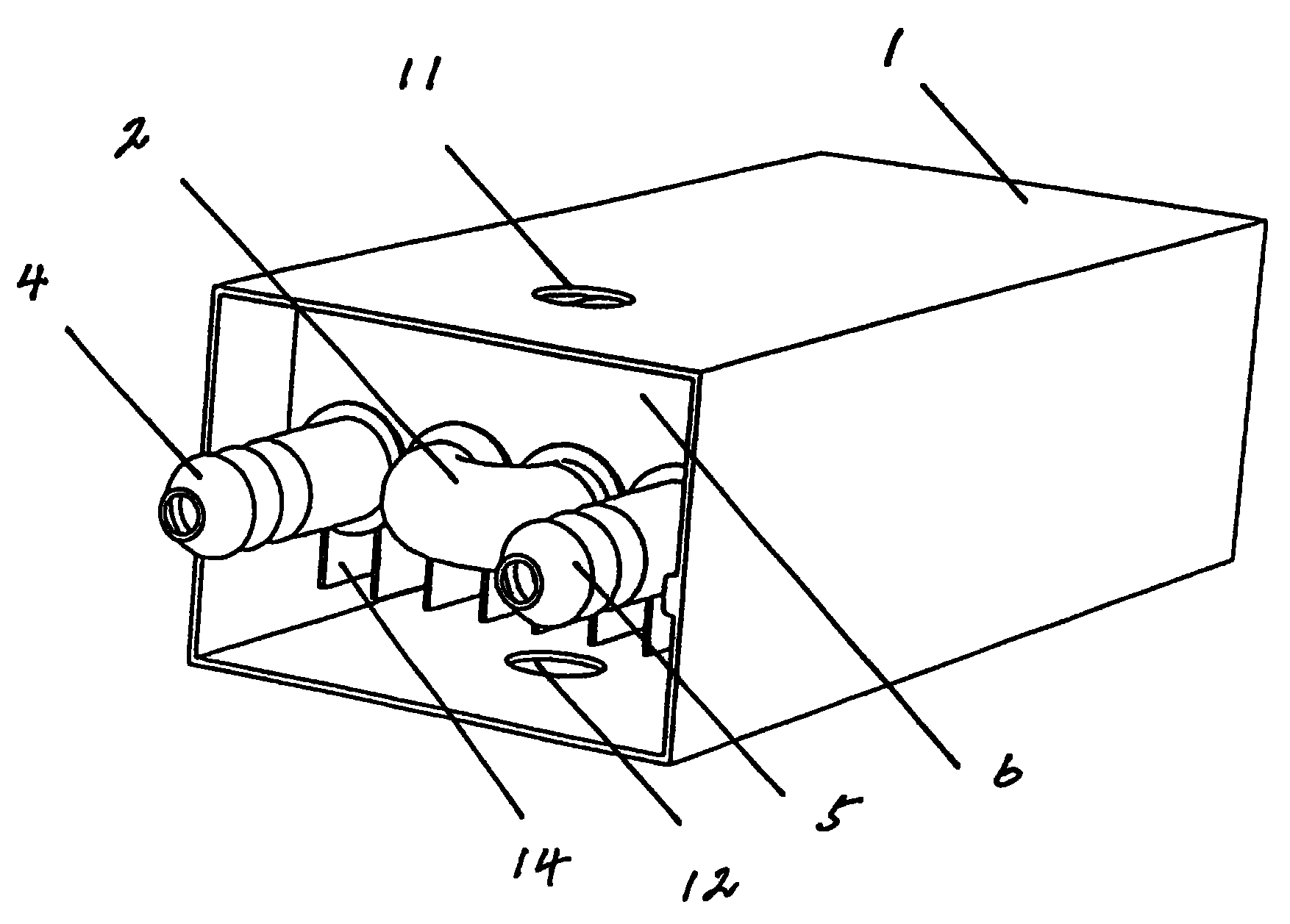

1.一种可利用废水余热的热交换器，它包括一壳体(1)，其特征在于 所述的壳体(1)两侧的内壁上分别设有一台肩(15)、(16)，所述的壳体 (1)内的台肩(15)、(16)处设有一净水管(2)，所述的净水管(2)呈 “U”形状且连体，所述的呈“U”形状且连体的净水管(2)的内壁上均布 有导热片(3)，所述的呈“U”形状且连体的净水管(2)的一端端部设有 一净水进水口接头(4)，所述的呈“U”形状且连体的净水管(2)的另一 端端部设有一净水出水口接头(5)，所述的壳体(1)前端端部的呈“U” 形状且连体的净水管(2)的上端面处设有一密封上封板(6)，所述的壳体 (1)的前端口处设有一其上带有孔(7)、(8)的密封前端盖(9)，所述的 壳体(1)的后端口处设有一密封后端盖(10)，所述的壳体(1)上端壁的 前端端部上设有一废水进水口(11)，所述的壳体(1)下端壁的前端端部 上设有一废水出水口(12)。
2.根据权利要求1所述的一种可利用废水余热的热交换器，其特征在 于所述的呈“U”形状且连体的净水管(2)上端端面的外壁上的中部分布 有导热片(13)。
3.根据权利要求1或2所述的一种可利用废水余热的热交换器，其特 征在于所述的呈“U”形状且连体的净水管(2)下端端面的外壁上的中部 分布有导热片(14)。
说明书
一种可利用废水余热的热交换器
技术领域：
本实用新型涉及一种热交换器，特别是涉及一种可利用废水余热的热 交换器。
背景技术：
目前在大中型浴场中每天有大量的具有一定温度的废水被排放入下水 道中，同样在大中型的企业中也同样有大量的具有一定温度的废水被排放 入下水道中，这样不但白白地浪费了大量的未能用尽的热能，同时，也大 大地损耗了加热这些未能用尽的热能的有限的能源，尤其是在当今地球上 的能源正面临危急时期，节约能源已是不得不引起人们重视和关注的问题， 另外，对于一个企业来说，也相应增加了营业成本，并削弱了企业在市埸 的竟争能力。
发明内容：
本实用新型的目的是要提供一种改进的可利用废水余热的热交换器， 它不但能将废品率水中大量的未能用尽的热能有效地利用起来，而且，还在最 大的限度内减少能源的消耗，同时，也有利于降低生产的成本。
为了达到上述的目的本实用新型的解决方案是：本实用新型的一种可 利用废水余热的热交换器包括一壳体，所述的壳体两侧的内壁上分别设有 一台肩，所述的壳体内的台肩处设有一净水管，所述的净水管呈“U”形状 且连体，所述的呈“U”形状且连体的净水管的内壁上均布有导热片，所述 的呈“U”形状且连体的净水管的一端端部设有一净水进水口接头，所述的 呈“U”形状且连体的净水管的另一端端部设有一净水出水口接头，所述的 壳体前端端部的呈“U”形状且连体的净水管的上端面处设有一密封上封板， 所述的壳体的前端口处设有一其上带有孔的密封前端盖，所述的壳体的后 端口处设有一密封后端盖，所述的壳体上端壁的前端端部上设有一废水进 水口，所述的壳体下端壁的前端端部上设有一废水出水口。
由于本实用新型改进了现有的可利用废水余热的热交换器，使被排放 的具有一定温度的废水实施收集后即进入本实用新型的一种可利用废水余 热的热交换器的壳体中对在所述的呈“U”形状且连体的净水管中需加热的 净水实现初始化加热，然后，再以高温加热，直至可以使用，另外，所述 的净水管的内壁上、外壁的上、下端面上均布有导热片皆为提高净水的吸 热效果，由此，充分利用了废水的余热，对能源的消耗也达到了最低限度， 无论对资源的节省和对生产成本的降低都起到了积极而有效的作用，同时， 本实用新型的一种可利用废水余热的热交换器结构紧凑，体积小，占用场 地少，安装成本低，便于应用实施。
