申请日2007.03.23
公开(公告)日2008.01.30
IPC分类号E03F5/14
摘要
本实用新型提供了冲洗污水净化器。它包括倾斜的横条格栅滤水排，所述横条格栅滤水排的背面设有过滤水的储水容器，所述横条格栅滤水排的上方设有污水的进水槽。本实用新型能利用倾斜的横条格栅滤水排直接对污水进行过滤，处理速度快，无需大量占地，处理成本极低，能适用于工业和民用。在过滤时，污水中的固体颗粒被截留在栅条上，并被从上方流下的污水冲落至下方，能被轻易的去除，横条格栅滤水排的栅条之间的间隙在起到滤水作用的同时还起到阻隔水的水槽作用，使得从上方流下的污水难以顺着横条格栅滤水排表面一直流出滤水排，能最大限度地回收冲洗污水，节省大量用水。
权利要求书

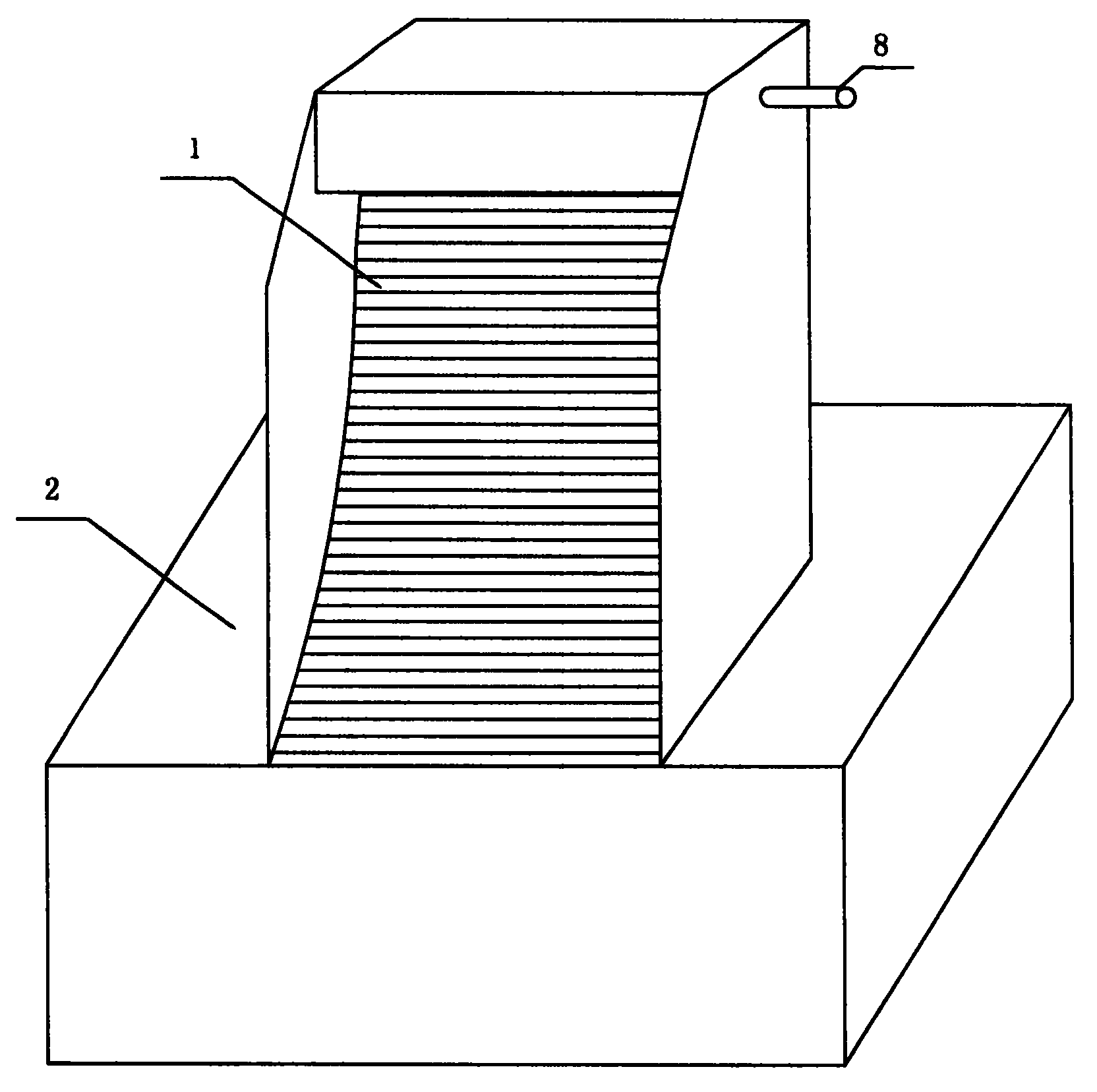

1.冲洗污水净化器，其特征在于它包括倾斜的横条格栅滤水排，所述横条 格栅滤水排的背面设有过滤水的储水容器，所述横条格栅滤水排的上方设有污水 的进水槽。
2.如权利要求1所述的冲洗污水净化器，其特征在于横条格栅滤水排的倾 斜角度自上而下逐渐增大。
3.如权利要求1所述的冲洗污水净化器，其特征在于所述横条格栅滤水排 的上部大体处于同一倾斜的平面;这部分横条格栅滤水排以下的横条格栅滤水排 呈曲面排列，且自上而下，倾斜角度逐渐增大。
4.如权利要求1、2或3所述的冲洗污水净化器，其特征在于所述横条格 栅滤水排的栅条的横截面大致呈扁矩形。
5.如权利要求1、2或3所述的冲洗污水净化器，其特征在于所述进水槽 沿横条格栅滤水排的宽度方向设有与横条格栅滤水排的宽度对应的出水堰，在出 水堰外设有挡水板。
说明书
冲洗污水净化器
技术领域
本实用新型涉及冲洗污水的除污设备。
背景技术
经济性地处理冲洗污水，是企业及社会所面临的难题。比如，在过滤工业 领域的带式压滤机运行中，网带冲洗需用大量的清水。1米带宽的带式压滤机需 冲洗水6立方米/小时，3米带宽的需冲洗水18立方米/小时，每天冲洗污水产生 量高达432立方米，处理冲洗污水成为相关企业极大的负担。目前，工业冲洗污 水的处理办法是将污水输送至污水处理中心的调节池进行处理，但这样大大增加 了污水处理量，提高了企业运行成本。另一种方法是专门做一个冲洗水的沉淀池， 再用沉淀后的清水回用于冲洗，沉淀下来的污泥定时抽去，但这种方法占地面积 大，操作十分不便。而对于服务性行业所产生的冲洗污水，比如汽车冲洗服务所 产生的污水，限于场地，根本无法处理而直接排放，既造成环境污染又造成极大 的水资源浪费。
发明内容
本实用新型所要解决的技术问题是提供一种处理成本低且节省用水的冲洗 污水净化器。为此，本实用新型采用以下技术方案：它包括倾斜的横条格栅滤水 排，所述横条格栅滤水排的背面设有过滤水的储水容器，所述横条格栅滤水排的 上方设有污水的进水槽。由于采用本实用新型的技术方案，能利用倾斜的横条格 栅滤水排直接对污水进行过滤，处理速度快，无需大量占地，处理成本极低，能 适用于工业和民用。在过滤时，污水中的固体颗粒被截留在栅条上，并被从上方 流下的污水冲落至下方，能被轻易的去除，横条格栅滤水排的栅条之间的间隙在 起到滤水作用的同时还起到阻隔水的水槽作用，使得从上方流下的污水难以顺着 横条格栅滤水排表面一直流出滤水排，能最大限度地回收冲洗污水，节省大量用 水。
