申请日2007.01.23
公开(公告)日2007.12.26
IPC分类号E03C1/12; B04C3/00
摘要
一种生活污水再利用装置的生活污水排渣装置，是在水箱上方安装有排污水箱，排污水箱上方固定有涡流水箱，穿过涡流水箱和排污水箱的中间通孔，安有球面阀，水箱底部安有带拉绳的排渣阀，排渣阀与排污水管连接，水箱侧壁上安装有出水口，出水口的根部固定有金属网及自动升降网，并安有自动刷网器，水箱中存有一个浮球及一个浮碟。污水进入装置后，固体渣物沉于底部，漂浮物被浮蝶挤压返回到排污水箱排出，当水箱水满后，浮球顶起球面阀，使污水不再进入水箱，直接排出，整个过程自动进行，使用方便、可靠。
权利要求书
1.一种带有自动刷网器(9)的生活污水排渣装置，其特征是在水箱(1)的 上方安有排污水箱(2)，排污水箱(2)的上方固定有涡流水箱(3)，涡流水箱 (3)的侧壁切线方向上固定有污水进水口(4)，穿过涡流水箱(3)和排污水箱 (2)的中间通孔，安有球面阀(5)，水箱(1)的底部开有通孔，通孔上方安 有带拉绳的排渣阀(6)，通孔下方与排污水管(10)连接，排污水箱(2)的底 部靠边处开有一通孔，通孔与排污水管(10)的一端头连接，水箱(1)的侧壁 上安有出水口(7)，出水口(7)的根部固定有一金属网与自动升降网(8)，自 动升降网(8)的网面旁，安有自动刷网器(9)，水箱(1)中存有一个浮球(11) 及一个浮碟(12)。
说明书
生活污水排渣装置
技术领域：
本实用新型是属生活污水再利用装置中的生活污水排渣装置。
背景技术：
水是人类生存的重要条件之一，一旦缺水人和动植物的生命激昂会荡然无 存，然而当今世界各国缺水现象非常严重，为了在保障生活用水的情况下，进 一步满足用水需求，保护好水资源，因此在国家号召全民节约用水的情况下， 国民已将生活用水再利用付诸了行动，这是一件非常可喜的事情，目前家庭生 活用水的再利用装置很多，但对去除污水中的漂浮物、沉渣等尚存在一定的不 足，故需进一步解决。
发明内容：
本实用新型的目的是提供一种能自动排渣的生活污水排渣装置。

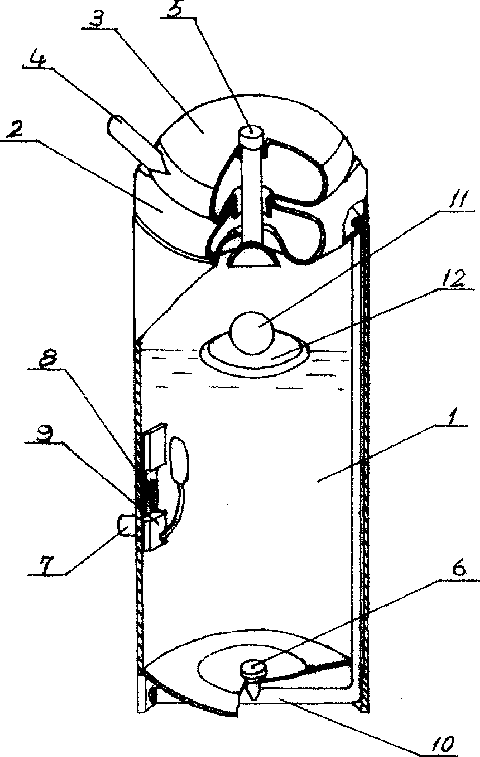

本实用新型的技术方案如图1所示，在水箱1的上方安有排污水箱2，排污 水箱2的上方固定有涡流水箱3，涡流水箱3的侧壁切线方向上固定有污水进水 口4，穿过涡流水箱3及排污水箱2的中间通孔，安有球面阀5，水箱1的底部 开有通孔，通孔上安有排渣阀6，排渣阀6与通到箱外的拉绳连接，此拉绳是操 作排渣阀开启用，通孔下方与排污水管10连接，排污水箱10的另一端头连通 房屋下水管，水箱1的侧壁上安有出水口7，出水口7根部即水箱1的壁上，固 定有一金属网和自动升降网8，在自动升降网8网面旁，安有自动刷网器9，它 能保证网上无杂物。在水箱1中存放有一个浮球11及一个浮碟12，当污水由污 水进水口4进入后，在涡流水箱3中流动时，形成涡流水，由中间孔流过排污 水箱2，冲到球面阀5的背部，形成伞形水布洒到水箱1的壁上，污水中的固体 污物直接落入箱底，漂浮物则漂浮在水面上，浮蝶12将漂浮物排挤到四周，当 水上升到一定高度后，漂浮物被挤压返回到排污水箱2，由排污水管10排出， 当水箱1中水满时，浮球11即顶起球面阀5，使污水停止进入，污水便经排污 水箱2由排污水管10直接排出，当需排出固定污物时，只需拉动连接排渣阀6 的拉绳，便打开排渣阀6，由排污水管10排出，无渣的污水由出水口7排出， 进入其它处理过程。
本实用新型除打开排渣阀6需人工操作外，其它全是自动进行，使用方便 可靠。
