申请日2007.07.17
公开(公告)日2010.12.15
IPC分类号C02F9/02; C02F9/04; C02F9/08; C02F9/14; B01D24/02; C02F1/44; C02F1/78; B01J39/00; B01J41/00; C02F1/42
摘要
本发明提供一种可以将污水处理成为直饮水的水处理工艺，属于水处理技术领域，其工艺流程是：城市污水先通过生化处理成为中水，再将处理成的中水引入后续水处理系统，后续水处理系统则包括相互串联的O3催化氧化、改性无机软化滤料、改性无机复合阴离子交换滤料、改性无机复合阳离子交换滤料及核电纳滤，从核电纳滤从出来的水则成为直饮水。该工艺的创新意义在于选择天然的铝硅酸盐为原料经过特殊的工艺加工改性，针对不同的离子选择不同的改性方法。可代替传统的树脂软化及混床、复床。与传统技术相比相比具有原料易购、投资和运行成本低，水处理效果好等特点，可将污水处理成为符合饮水要求的直饮水。
权利要求书
1.一种可以将污水处理成为直饮水的水处理工艺，其特征在于，城市污水先通过生化处理成为中水，再将处理成的中水引入后续水处理系统，后续水处理系统则包括相互串联的O3催化氧化、改性无机复合阴离子交换滤料、改性无机复合阳离子交换滤料及核电纳滤，从核电纳滤从出来的水则成为直饮水;
上述改性无机复合阴离子交换滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目的颗粒在5-10%的氢氧化钠溶液中浸泡18-20小时，用水冲洗干净、待水份蒸发干净后置于800-1000℃高温下煅烧2-3小时，自然冷却，既得该滤料;
上述改性无机复合阳离子交换滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目的颗粒在8%-10%的硫酸溶液中浸泡18-24小时，用水冲洗干净、待水份蒸发干净后置于800-1000℃高温下煅烧2-3小时，自然冷却，既得该滤料。
2.根据权利要求1所述的一种可以将污水处理成为直饮水的水处理工艺，其特征在于，上述改性无机复合阴离子交换滤料的再生选择5%-10%的碱对其进行再生，再生时间一般为10-12小时。
3.根据权利要求1所述的一种可以将污水处理成为直饮水的水处理工艺，其特征在于，上述改性无机复合阳离子交换滤料的再生选择2%-4%的硫酸对其进行再生，再生时间一般为8-12小时。
4.根据权利要求1所述的一种可以将污水处理成为直饮水的水处理工艺，其特征在于，O3催化氧化和改性无机复合阴离子交换滤料之间还设置有改性无机软化滤料。
5.根据权利要求4所述的一种可以将污水处理成为直饮水的水处理工艺，其特征在于，上述改性无机软化滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目之间的颗粒于800-1000℃的高温下煅烧2-5小时，冷却到室温后用水予以冲洗，最后再用5%-10%的硫酸铝溶液进行改性处理，既得改性无机软化滤料。
6.根据权利要求5所述的一种可以将污水处理成为直饮水的水处理工艺，其特征在于，上述软化滤料选择过饱和氯化钠溶液对其进行再生8-10小时，以重复使用。
说明书
一种可以将污水处理成为直饮水的水处理工艺
(一)技术领域
本发明涉及一种水处理工艺，具体地说是一种可以将污水处理成为直饮水的水处理工艺。
水是有限的资源，也是可以再生利用的资源，我国城市污水利用研究，早在1958年就列入国家研究课题，60年代着重于污水灌溉，70年代中期进行了城市污水回用的深度处理试验，80年代初，大连、青岛、太原等缺水城市相继开展了污水回用于工业和民用的研究与实践，西安，厦门、沈阳等大中城市的污水回用也取得了相当好的效果。但是，我国城市污水的再生利用目前仅局限在城市杂用的范围，尚无利用城市污水制备直饮水的先例，饮用水水源仍基本取自地表水和地下水。
本发明的技术任务是针对现有技术的不足，提供一种工艺流程设计合理简单、水处理效果好的可以将污水处理成为直饮水的水处理工艺。
(三)发明内容
本发明解决其技术问题所采用的技术方案是：

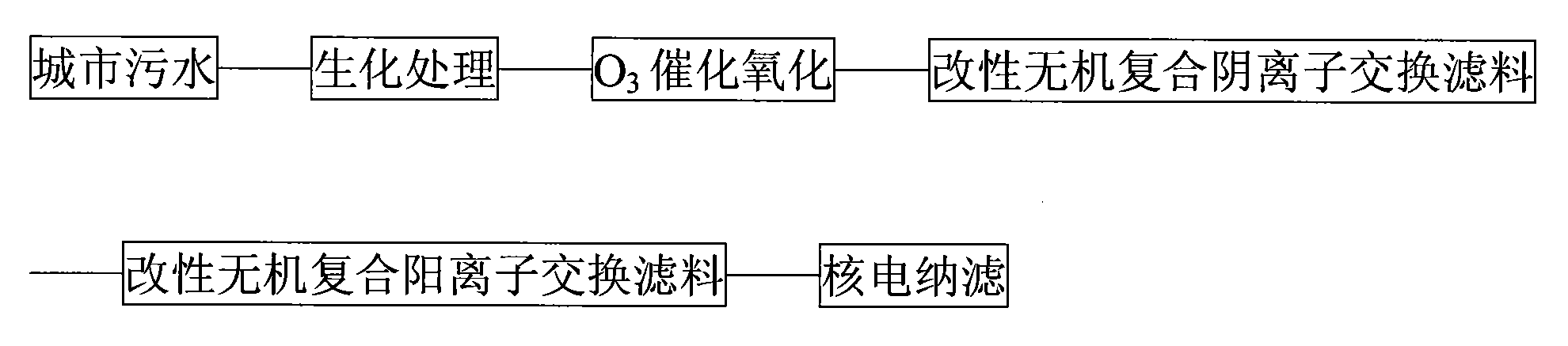

一种可以将污水处理成为直饮水的水处理工艺，其工艺流程是：城市污水先通过生化处理成为中水，再将处理成的中水引入后续水处理系统，后续水处理系统则包括相互串联的O3催化氧化、改性无机复合阴离子交换滤料、改性无机复合阳离子交换滤料及核电纳滤，从核电纳滤从出来的水则成为直饮水。
上述可以将污水处理成为直饮水的水处理工艺，其改性无机复合阴离子交换滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目的颗粒在5-10%的氢氧化钠溶液中浸泡18-20小时，用水冲洗干净、待水份蒸发干净后置于800-1000℃高温下煅烧2-3小时，自然冷却，既得该滤料。
上述可以将污水处理成为直饮水的水处理工艺，其改性无机复合阳离子交换滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目的颗粒在8%-10%的硫酸溶液中浸泡18-24小时，用水冲洗干净、待水份蒸发干净后置于800-1000℃高温下煅烧2-3小时，自然冷却，既得该滤料。
上述可以将污水处理成为直饮水的水处理工艺，其上述改性无机复合阴 离子交换滤料的再生可选择5%-10%的碱对其进行再生，再生时间一般为10-12小时。
上述可以将污水处理成为直饮水的水处理工艺，其上述改性无机复合阳离子交换滤料的再生可选择2%-4%的硫酸对其进行再生，再生时间一般为8-12小时。
上述可以将污水处理成为直饮水的水处理工艺，其O3催化氧化和改性无机复合阴离子交换滤料之间还设置有改性无机软化滤料。
上述可以将污水处理成为直饮水的水处理工艺，其上述改性无机软化滤料是以天然的铝硅酸盐为原料，粉碎后选择10-20目之间的颗粒于800-1000℃的高温下煅烧2-5小时，冷却到室温后用水予以冲洗，最后再用5%-10%的硫酸铝溶液进行改性处理，既得改性无机软化滤料。
上述可以将污水处理成为直饮水的水处理工艺，其上述软化滤料选择过饱和氯化钠溶液对其进行再生8-10小时，以重复使用。
城市污水先通过生化处理成为中水，再将中水引入催化氧化系统，可将水中的亚销酸盐氧化为硝酸盐，对水中有机物进一步氧化后进入装有改性无机软化滤料的软化罐，可有效去除水中的钙、镁离子及重金属悬浮物等，进入改性无机复合阴离子交换滤料可有效去除水中的阴离子，进入改性无机复合阳离子交换滤料可有效去除有机物及阳离子，进入核电纳滤系统，处理成可以直接饮用的水。
本发明的一种可以将污水处理成为直饮水的水处理工艺与现有技术相比，所产生的有益效果是：
1)工艺流程设计合理简单、造价成本低;
2)原料易购、投资和运行成本低，水处理效果好，可将污水或中水处理成为符合饮水要求的直饮水。
