申请日2005.03.21
公开(公告)日2006.04.19
IPC分类号H02K5/132; H02K11/00
摘要
本实用新型涉及一种潜污水推流器电机。由内装定子和转子的壳体、上和下端盖、以及从上端盖上引出的电缆等组成，在壳体和端盖的接合处安有密封圈，电缆引出处装有密封装置，其特征是：在上端盖的外端面上设置有密封的电缆隔离腔，电缆从隔离腔的侧面引出，在下端盖的外端面上设置有提供润滑并隔离污水的密封的油室，在轴的伸出端位于油室之间处套装有双层单端面机械密封，另外在电机内还装有防进水和防超温报警或断电保护装置。本实用新型的优点是：密封性能佳，可靠性高，既可立式也可卧式安装使用，方便随时调整潜没深度，可在污水中长期稳定运行。
权利要求书

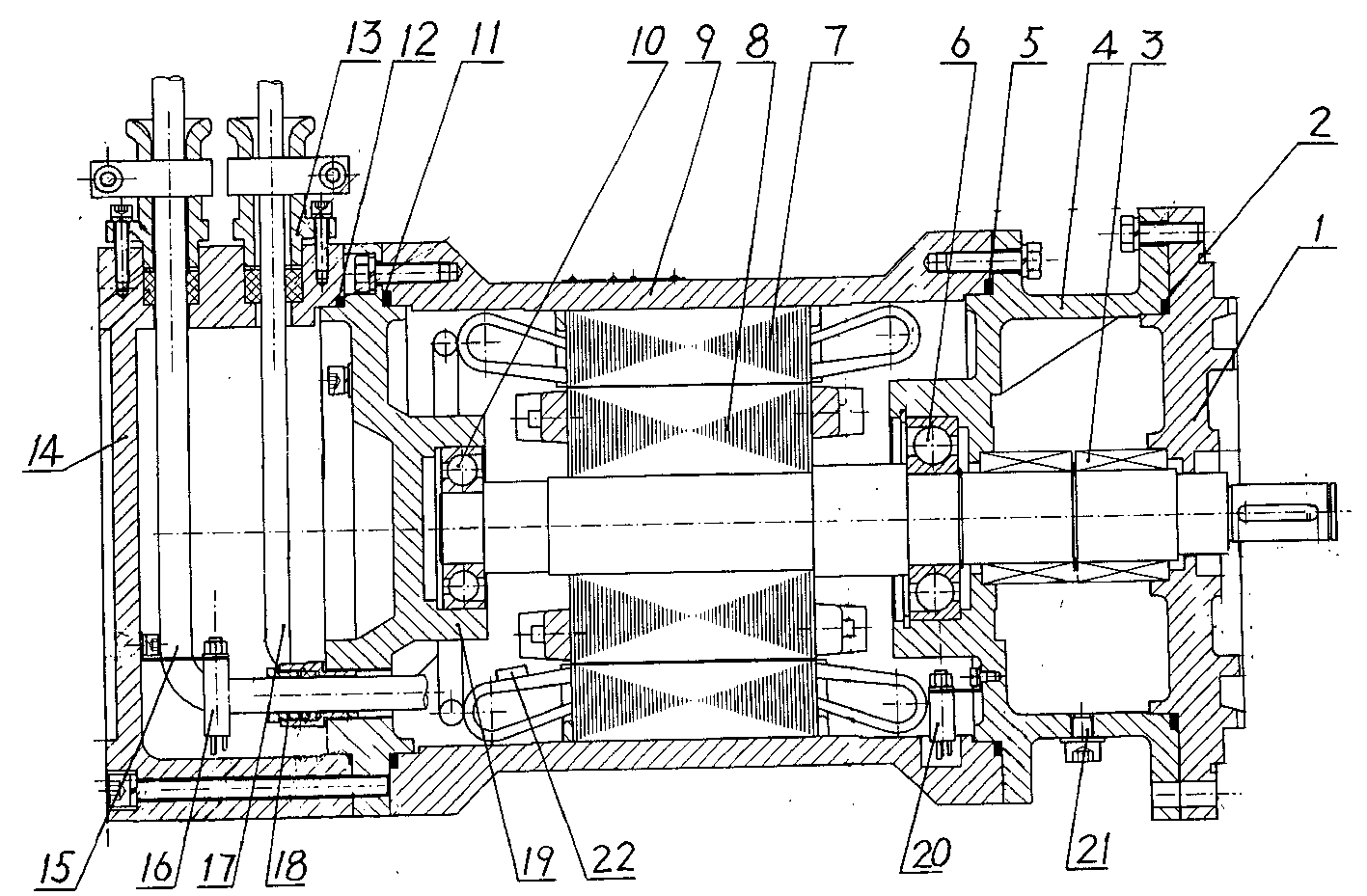

1.一种潜污水 推流器电机，由内装有定子绕组和转子绕组的壳体、装在壳体两端的 内侧中心装有轴承的上和下端盖、以及从上端盖上引出的动力和控制电缆等组成，在壳体 和两个端盖的接合处均安装O形密封圈，在上端盖的电缆引出处装有电缆密封装置，其特 征是：在上端盖的外端面上设置有密封的电缆隔离腔，其结构是在上端盖的外端面上加装 有内侧带有空腔并在侧面开有两个圆孔的圆帽形上盖，上盖与上端盖的接合处安有O形密 封圈，从上端盖引出的动力和控制电缆分别穿过上盖侧面上的孔引至外部，在上盖的两个 电缆引出孔上均装有密封装置;在下端盖的外端面上设置有用于提供润滑并隔离污水的密 封的油室，其结构是在下端盖上设有环绕其外周的凸缘，凸缘的外端安装有密封盖，轴的 伸出端伸出于密封盖之外，凸缘与密封盖的接合处安有O形密封圈，在轴的伸出端的位于 下端盖与密封盖之间处套装有双层单端面机械密封，在下端盖上的凸缘壁上开有注油孔， 注油孔上安有密封堵;另外，在电机内还装有由检测传感元件构成的防进水和防超温报警 或断电保护装置，其通过连接到控制电缆中的导线与开关控制柜相连通。
2.根据权利要求1所述的潜污水推流器电机，其特征是：所述的防进水报警或断电 保护装置的检测传感元件为两个电极，其分别固定在壳体的绕组内腔下部和电缆隔离腔 内。
3.根据权利要求1所述的潜污水推流器电机，其特征是：所述的防超温报警或断电 保护装置的检测传感元件为常闭触点的温度继电器，其安装固定在壳体的绕组内腔的定子 绕组上。
说明书
潜污水推流器电机
技术领域
本实用新型属于电动机，特别是涉及一种潜污水推流器电机。
背景技术
当前环境保护越来越受到社会重视，其中对污水的处理提出了更高的要求，因而在污 水处理净化工艺中应用了生物降解技术，在该工艺过程中需把在大直径污水处理池中含有 大量有机物的污水进行搅拌以使生物菌种与污水中的有机物充分溶合，以加速降解速度， 其搅拌所用的设备为连接有潜水电机和减速机的叶轮式推流器，其叶轮以低速旋转来搅动 污水，由于设备在含有大量有机物高度混浊的污水中运行，这样在潜入污水中工作的电机 易泄露，温升高，所以对推流器提供动力的电机的密封性和可靠性等提出了更高的要求， 而且目前普通的潜水电机的密封仅靠壳体和端盖接合处安装的O形密封圈，轴伸出端装的 油封以及动力电缆和控制电缆引出处的密封装置来提供，密封性较差，并且未设置防进水 和防超温保护装置，极易发生电机烧毁事故，所以不能满足在潜污水的特殊工况条件下使 用的要求，同时其电缆引出口设在电机的上端面，只能立式使用，安装形式单一，也不便 调整潜没深度。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种密封性能佳、可靠性高、即 可立式也可卧式安装使用的潜污水推流器电机。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种潜污水推流器电机，由内装有定子绕组和转子绕组的壳体、装在壳体两端的内侧 中心装有轴承的上和下端盖、以及从上端盖上引出的动力和控制电缆等组成，在壳体和两 个端盖的接合处均安装O形密封圈，在上端盖的电缆引出处装有电缆密封装置，在上端盖 的外端面上设置有密封的电缆隔离腔，其结构是在上端盖的外端面上加装有内侧带有空腔 并在侧面开有两个圆孔的圆帽形上盖，上盖与上端盖的接合处安有O形密封圈，从上端盖 引出的动力和控制电缆分别穿过上盖侧面上的孔引至外部，在上盖的两个电缆引出孔上均 装有密封装置;在下端盖的外端面上设置有用于提供润滑并隔离污水的密封的油室，其结 构是在下端盖上设有环绕其外周的凸缘，凸缘的外端安装有密封盖，轴的伸出端伸出于密 封盖之外，凸缘与密封盖的接合处安有O形密封圈，在轴的伸出端的位于下端盖与密封盖 之间处套装有双层单端面机械密封，在下端盖上的凸缘壁上开有注油孔，注油孔上安有密 封堵;另外，在电机内还装有由检测传感元件构成的防进水和防超温报警或断电保护装置， 其通过连接到控制电缆中的导线与开关控制柜相连通。
本实用新型还可以采用如下技术措施：
所述的防进水报警或断电保护装置的检测传感元件为两个电极，其分别固定在壳体的 绕组内腔下部和电缆隔离腔内。
所述的防超温报警或断电保护装置的检测传感元件为常闭触点的温度继电器，其安装 固定在壳体的绕组内腔的定子绕组上。
本实用新型具有的优点和积极效果是：由于在上端盖和下端盖的端面上分别设置有封 闭的为电缆提供第二道密封的隔离腔和油室，并在油室内的轴的伸出端上装有双层单端面 机械密封，为电机提供了双重的防进水保护另外在电机内还装有防进水和防超温报警或断 电保护装置，因而电机的密封性能佳、可靠性高，此外由于电缆的引出孔位于电机上端的 侧面，所以即可以立式安装使用，也可以卧式安装使用，方便随时调整潜没深度，综上所 述，本实用新型可以在污水中长期稳定运行，为污水处理提供了可靠适用的装备。
