申请日2007.07.30
公开(公告)日2011.01.05
IPC分类号B01D29/66; B01D37/04; B01D35/143
摘要
本发明涉及一种压差过滤自动冲洗污水净化装置，为解决现有设备过滤精度低，且过滤网易会堵塞，使用寿命短的问题，其包括底座，原水泵，安装在底座上的机体，驱动机构和电控机构，其中机体由搅拌混合区和过滤区组成，搅拌混合区包括驱动机构驱动的搅拌装置，助剂加注口和原水进口，过滤区包括过滤机构，连接排污口的排渣机构和净水出口和反冲洗机构;其特别之处在于过滤机构包括粗滤网和压差式精滤网，反冲洗机构配装在压差式精滤网外侧，过滤机构两侧都装有压力变送器，压力变送器通过电控机构连接反冲洗机构。其具有过滤精度高，且过滤网不会堵塞，使用寿命长，非常适合造纸污水净化处理的优点。
权利要求书
1.一种压差过滤自动冲洗污水净化装置，包括底座，原水泵，安装在底座上的机体，驱动机构和电控机构，其特征在于其中机体由搅拌混合区和过滤区组成，搅拌混合区包括驱动机构驱动的搅拌装置，助剂加注口和原水进口，过滤区包括过滤机构，连接排污口的排渣机构和净水出口和反冲洗机构;过滤机构包括粗滤网和压差式精滤网，反冲洗机构配装在压差式精滤网外侧，过滤机构两侧都装有压力变送器，压力变送器通过电控机构连接反冲洗机构;
压差式精滤网内侧还配有装有吸嘴的污物收集器，污物收集器连接电控机构;电控机构装有由两个压力变送器的压差启动和关闭的控制排渣机构，反冲洗机构和污物收集器同时运转的同步控制电路;
同步控制电路是控制原水泵，搅拌装置，排渣机构，反冲洗机构和污物收集器同时运转的控制电路;
压差式精滤网是不锈钢烧结网，反冲洗机构包括驱动电机和反冲洗高压泵;
其工作过程是：
首先以外压方式流经粗滤网，滤除较大颗粒性杂质;粗滤网出水以内压式进入精滤网，进一步截留水中的细小杂质，最后由出水口送往用水点;随着过滤介质中各种污染物在精滤网内侧的积累，过滤通道被堵塞，进水口压差逐渐增加，当压差达到预定值时，连接于进水口的压差变送器便将这一检测信号转换成电信号，传递给电控机构，从而同时启动驱动电机和反冲洗高压泵，此时启动装有吸嘴的污物收集器在滤网内侧做旋转和水平往返运动，同时，在滤网外侧，反冲洗机构与排污机构同步动作，并呈对应关系，在不中断正常运行的前提下，只借助一小部分水，对滤网进行高压反洗，反洗水透过滤网，连同从滤网上剥离的杂质被迅速吸入污物收集器，送至排渣机构，最后由排污口排出，一个反洗行程后，压差降低，各部件复位，系统重新进入正常运行状态。
说明书
压差过滤自动冲洗污水净化装置
技术领域
本发明涉及一种污水净化处理设备，特别是涉及一种压差过滤自动冲洗污水净化装置。
背景技术
目前，在国内水处理市场上，充斥着众多品牌的“自动反冲洗”压差式过滤机(也称自清洗过滤器)，无论是进口还是国产，它们在工艺结构上大同小异，遇滤网粘附牢固或堵塞于滤网通道中的杂质却无法清除，日积月累，最终使滤网失去透水能力，影响滤网的使用寿命。正是由于这种清洗方式的局限，使得这些产品的过滤精度无法做得更高，所宣称的高精度也只是无法实现的一个理想。现有的压差式过滤机包括底座，安装在底座上的机体，驱动机构和电控机构，其中机体由搅拌混合区和过滤区组成，搅拌混合区包括驱动机构驱动的搅拌装置，助剂加注口和原水进口，过滤区包括过滤机构，排渣口，净水出口和反冲洗机构。
发明内容
本发明目的在于克服现有技术的上述缺陷，提供一种过滤精度高，且过滤网不会堵塞，使用寿命长的压差过滤自动冲洗污水净化装置。

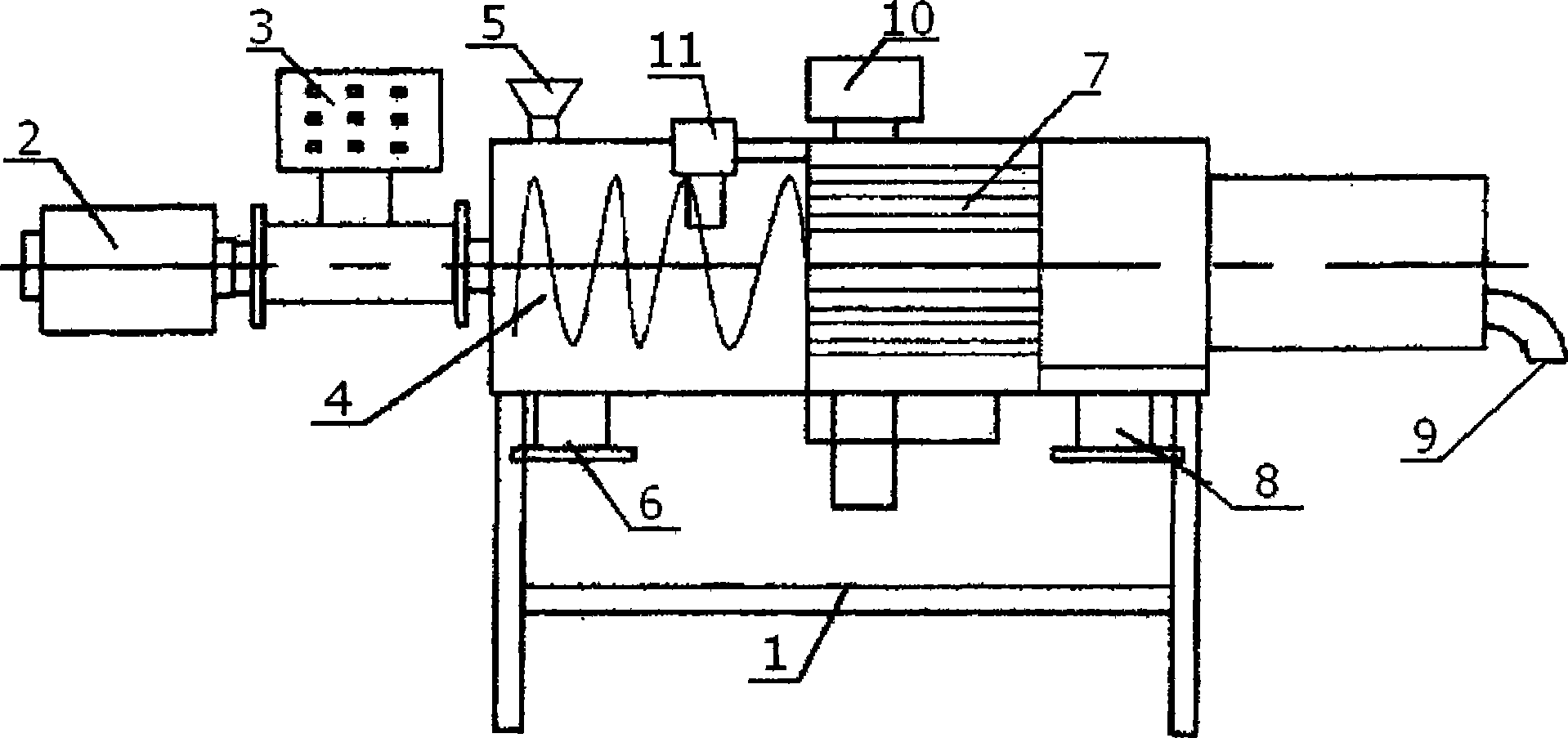

为实现上述目的，本发明压差过滤自动冲洗污水净化装置包括底座，原水泵，安装在底座上的机体，驱动机构和电控机构，其中机体由搅拌混合区和过滤区组成，搅拌混合区包括驱动机构驱动的搅拌装置，助剂加注口和原水进口，过滤区包括过滤机构，连接排污口的排渣机构和净水出口和反冲洗机构;其特别之处在于过滤机构包括粗滤网和压差式精滤网，反冲洗机构配装在压差式精滤网外侧，过滤机构两侧都装有压力变送器，压力变送器通过电控机构连接反冲洗机构。如此设计，当两个压力变送器的压差超过设定值时，电控机构就会启动反冲洗机构清理压差式精滤网内侧的污物，当两个压力变送器的压差降到设定值时就会停止反冲洗机构，从而自动维持精滤网长期正常工作;因为堵塞在精滤网内侧的污物能够及时得到清理，不会影响使用寿命和正常使用，所以，精滤网精度可以根据净化要求尽可能地提高。其具有过滤精度高，且过滤网不会堵塞，使用寿命长的优点。
作为优化，压差式精滤网内侧还配有装有吸嘴的污物收集器，污物收集器连接电控机构;电控机构装有由两个压力变送器的压差启动和关闭的控制排渣机构，反冲洗机构和污物收集器同时运转的同步控制电路。装有吸嘴的污物收集器的引入能提高污物清理效率，减少清洗工作量。
作为优化，同步控制电路是控制原水泵，搅拌装置，排渣机构，反冲洗机构和污物收集器同时运转的控制电路。能清理、净化同时进行。
作为优化，污物收集器还配有支持吸嘴旋转和水平往复运动的吸嘴驱动机构。能大大提高污物清理效率。
作为优化，压差式精滤网是不锈钢烧结网，反冲洗机构包括驱动电机和反冲洗高压泵。前者滤网机械强度大，后者方便循环利用冲洗水。
作为优化，压差式精滤网是316L型不锈钢烧结网，助剂加注口加注的是絮凝剂。前者过滤精度高，后者能显著提高过滤效果。
其工作过程是：
首先以外压方式流经粗滤网，滤除较大颗粒性杂质。粗滤网出水以内压式进入精滤网，进一步截留水中的细小杂质，最后由出水口送往用水点。随着过滤介质中各种污染物在精滤网内侧的积累，过滤通道被堵塞，进水口压差逐渐增加，当压差达到预定值时，连接于进水口的压差变送器便将这一检测信号转换成电信号，传递给电控机构，从而同时启动驱动电机和反冲洗高压泵，此时启动装有吸嘴的污物收集器在滤网内侧做旋转和水平往返运动，同时，在滤网外侧，反冲洗机构与排污机构同步动作，并呈对应关系，在不中断正常运行的前提下，只借助一小部分水，对滤网进行高压反洗，反洗水透过滤网，连同从滤网上剥离的杂质被迅速吸入污物收集器，送至排渣机构，最后由排污口排出，一个反洗行程后，压差降低，各部件复位，系统重新进入正常运行状态。
效果：压差网采用316L不锈钢烧结网，使机械强度和过滤精度有了可靠保证，通过滤网内外差，最高过滤精度可达2微米。
采用上述技术方案后，本发明压差过滤自动冲洗污水净化装置具有过滤精度高，且过滤网不会堵塞，使用寿命长，非常适合造纸污水净化处理的优点。
