申请日2007.05.23
公开(公告)日2007.10.31
IPC分类号C02F3/10; C02F3/30
摘要
本发明涉及一种用生物法处理污水的装置，进一步说是一种缺氧-好氧生物膜污水净化床。它包括床体、缺氧单元、好氧单元、分隔墙、连通管、进水管、出水管、回流管、填料、曝气管和膜片式微孔曝气器，床体的外侧为缺氧单元，床体的内侧为好氧单元，在缺氧单元的末端处与好氧单元之间设有连通管，在床体好氧单元的底部设有膜片式微孔曝气器，在出水管与进水管之间通过回流管连接。当污水进入缺氧单元，实现反硝化过程和部分有机物的去除，在好氧单元之中，污水中的残余有机物在好氧菌膜的作用下得到进一步降解，并通过硝化作用将氨氮转化为硝态氮。处理后出水再次回流至缺氧单元进行反硝化过程，较彻底脱除硝态氮。本发明利用床式结构，实现缺氧-好氧一体化，可有效处理高浓度的有机废水。
权利要求书
1.缺氧-好氧生物膜污水净化床，包括床体、厌氧单元、好氧单元、分隔墙、连通管、进水 管、出水管、回流管、曝气管及填料，其特征在于：床体的外侧为缺氧单元，内侧为好氧单 元，床体的外壁与内壁之间的缺氧单元的进水管一侧设有分隔墙，在缺氧单元污水流经的末 端处与好氧单元之间设有连通管，好氧单元的下侧设有出水管，在床体的底部设有曝气管道。 在出水管与进水管之间通过回流管连接。
2.根据权利要求1所述的缺氧-好氧生物膜污水净化床，其特征在于：所述的好氧单元的底 部曝气管道上均匀布有膜片式微孔曝气器。
3.根据权利要求1所述的缺氧-好氧生物膜污水净化床，其特征在于：好氧单元与缺氧单元 内用陶粒做填料。
说明书
缺氧-好氧生物膜污水净化床
技术领域：
本发明涉及一种用生物法处理污水的装置，进一步说是一种缺氧-好氧生物膜污水净化 床。
技术背景：
生物膜法是采用固着于载体表面的生物膜净化有机物的一种污水处理方法，它具有许多 优点，如运行稳定、抗冲击负荷、经济节能、具有一定的硝化与反硝化功能、可实现封闭运 转防止臭味等。根据在运行中是否需要供氧，生物膜法可被分为好氧法和缺氧法。好氧法处 理效果好，运行稳定，易于管理，但它负荷低，占地面积大，不适合处理负荷较高的污水， 且其滤料易于堵塞;与好氧法相比，缺氧法适合处理高、中、低浓度的有机废水，能耗低， 负荷高，剩余污泥少，但是它启动和处理时间长，出水难以达标排放，操作控制复杂。
发明内容：
本发明为克服现有技术的不足，将缺氧单元与好氧单元串联起来，提供了一种缺氧-好 氧生物膜污水净化床。

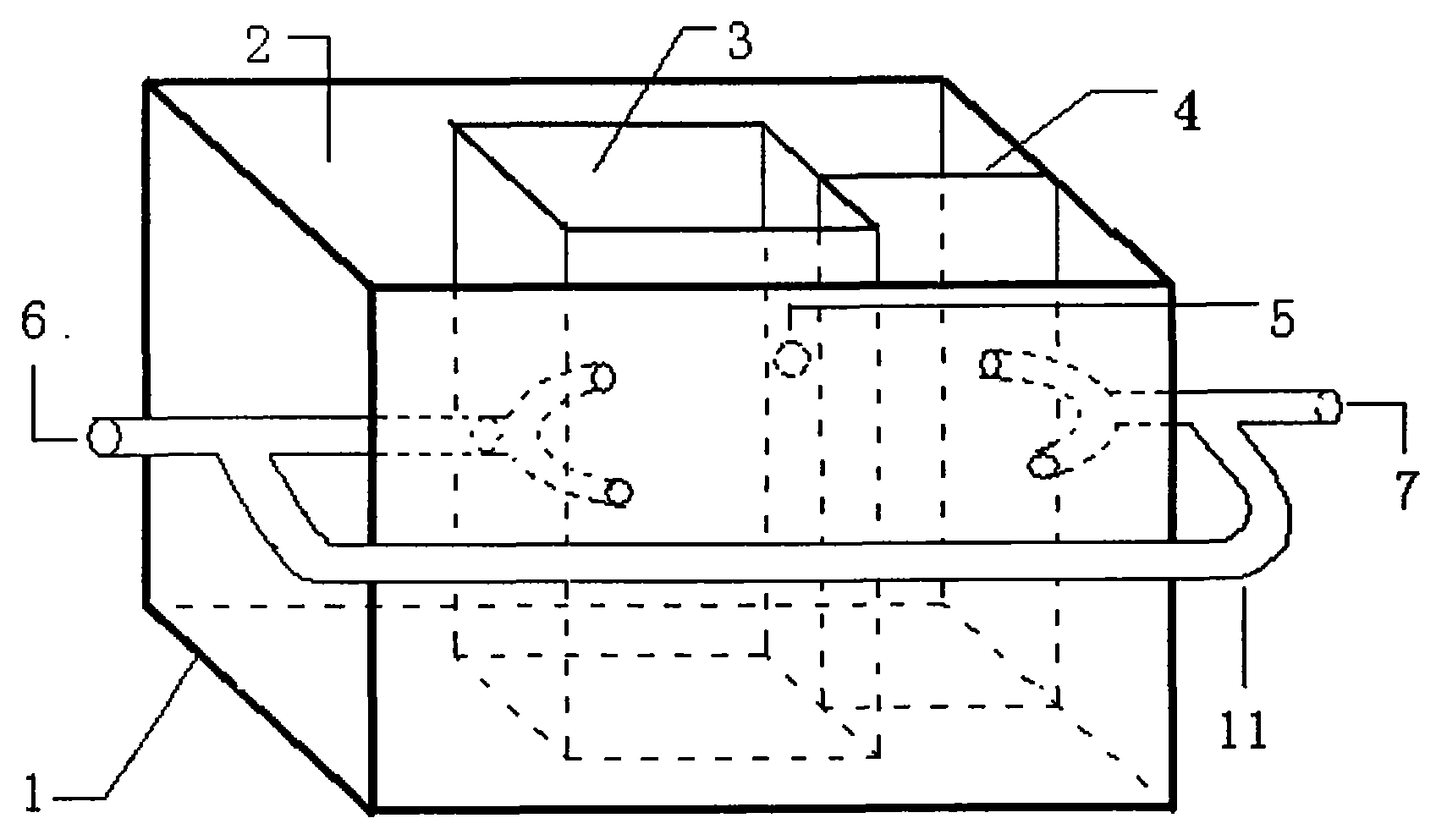

本发明采用下列技术方案实现：本发明的缺氧-好氧生物膜污水净化床，包括床体、缺 氧单元、好氧单元、分隔墙、连通管、进水管、出水管、回流管、曝气管及填料。床体的外 侧为缺氧单元，内侧为好氧单元，床体的外壁与内壁之间的缺氧单元的进水管一侧设有分隔 墙，在缺氧单元污水流经的末端处与好氧单元之间设有连通管，好氧单元的下侧设有出水管， 在床体的底部设有曝气管道。在出水管与进水管之间连有回流管。好氧单元的底部曝气管道 上均匀布有膜片式微孔曝气器。好氧单元与缺氧单元内用陶粒做填料，缺氧单元的顶部采用 PVC板材或水泥板材密封。
将该污水处理系统设计为将缺氧和好氧过程串联的床式结构。该床体俯视平面外观呈内 外两个相似长方形，床体外壁与内壁之间的环状区域是缺氧单元，而内部的小长方体区域是 好氧单元。污水从入水口进入缺氧单元，缺氧单元的反硝化细菌将进水和回流水中的硝态氮 还原为N2，同时降解了大部分的有机物，降低了进入好氧单元的有机负荷。在好氧单元中， 污水中的残余有机物在好氧菌膜的作用下得到进一步降解，同时通过硝化作用将氨氮转化成 硝态氮。处理后出水回流至进水管，进入缺氧单元再次进行反硝化过程，完成水质净化。
该发明具有以下优点：利用床式结构，实现了缺氧和好氧处理单元的串联，同时节省了 占地面积;通过缺氧单元的反硝化过程和好氧单元的硝化过程，达到了脱氮的目的;通过缺 氧--好氧串联处理可以来处理高浓度的有机废水，并实现达标排放;缺氧床内生物膜停留时 间长，剩余污泥产生量少，同时，填料层对剩余污泥和进水中的悬浮物有截流作用。
