申请日2007.07.27
公开(公告)日2008.07.23
IPC分类号C02F1/00
摘要
本实用新型提供了一种废水处理抽水装置，该装置主要包括一抽水管、一泵浦及若干过滤网，其中，所述泵浦一端与一废水处理塔相连接，其另一端与抽水管相连，且该抽水管伸入一与一储水池等高且放置于该储水池中的过滤筛内抽取废水。本实用新型提供的废水处理抽水装置，有效的处理了储水池中的废水，令废水中的沉淀物不再阻塞过滤筛及抽水管，且泵浦不致空转发热而损毁。
权利要求书
1.一种废水处理抽水装置，该装置主要包括一抽水管、一泵浦及若干过滤 网，所述泵浦一端与一废水处理塔相连接，其另一端与抽水管相连，其特征在 于，一储水池中放置有一与该储水池等高的过滤筛，且该抽水管伸入该过滤筛 中抽取废水。
说明书
废水处理抽水装置
技术领域
本实用新型涉及一种抽水装置，尤其涉及一种用于废水处理中的抽水装置。
背景技术
在涂装过程中，涂装喷房内的废水需要先排放至废水处理系统的储水池， 由于废水处理系统处理废水的速度和废水的排放速度很难吻合，需将废水通过 过滤网、泵浦和相应水路抽到废水处理塔中再进行废水的中和处理。而废水在 储水池存放的过程中经常因为废水中的树脂和油漆银粉等沉淀物阻塞过滤网， 或者因为废渣没有被隔离而抽到泵浦中，从而造成泵浦的损坏。
发明内容
鉴于上述问题，本实用新型提供了一种废水处理抽水装置。

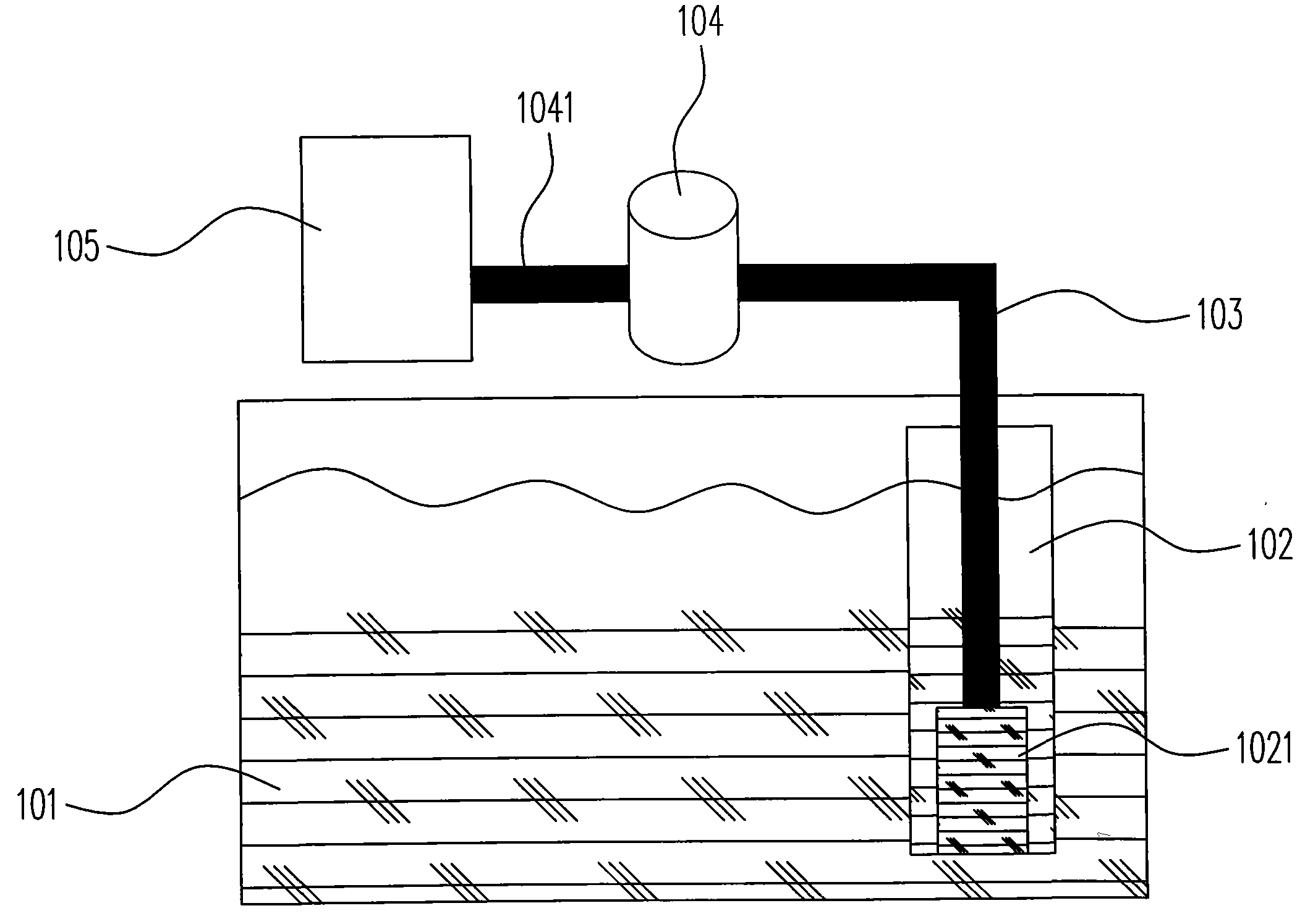

为达到上述目的，本实用新型采用了如下的技术方案：一种废水处理抽水 装置，该装置主要包括一抽水管、一泵浦及若干过滤网，所述泵浦一端与一废 水处理塔相连接，其另一端与抽水管相连，且该抽水管伸入一与一储水池等高 且放置于该储水池内的过滤筛中抽取废水。
相较于先前技术，本实用新型提供的废水处理抽水装置，有效的处理了储 水池中的废水，令废水中的沉淀物不再阻塞过滤筛及抽水管，且泵浦不致空转 发热而损毁。并且根本上解决了抽水管口的设定位置，使得不会因为管口设置 太高无法将废水抽尽或因为管口设置太低，造成沉淀物堵塞管口的问题。
