申请日2007.07.30
公开(公告)日2008.08.20
IPC分类号E03C1/12; E03C1/22
摘要
本实用新型属于一种废水利用分类装置，采用在水盆出水口下端设有可分流装置，本实用新型采用较为简单的结构能有效对废水进行分类，利于改造实施，使用方便，成本低，有节水效果显著的优点。
权利要求书
1. 一种废水利用分类装置，主要由水盆和排污口所组成，其特征在于： 在水盆出水口下端设有可分流装置。

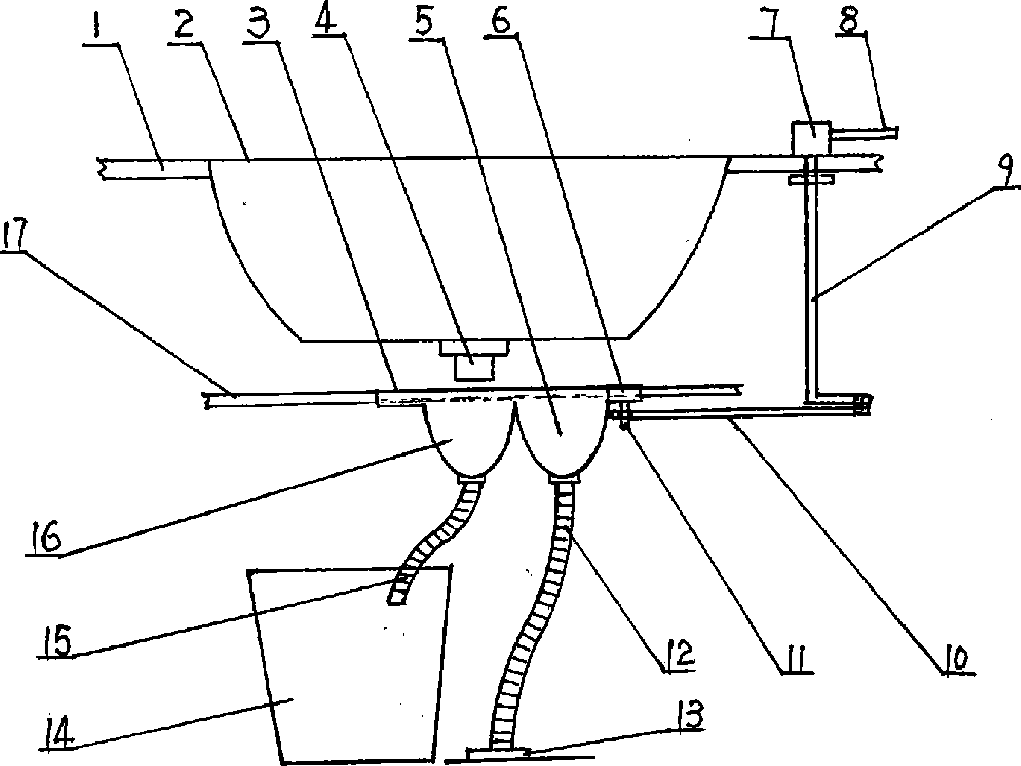

2. 按权利要求1所述的废水利用分类装置，其特征在于：所述的可分流装 置是在水盆出水口下端设有两条导轨，两条导轨上滑配有并联一体的废水接 斗和再利用水接斗，两接斗的一端设有轴杆，传动杆的一端轴接轴杆，传动杆 的另一端轴接呈L形的转杆下端，转杆上端与轴设在台面上的转钮下端连接， 转钮上设有手柄，废水接斗下端通过废水软管连通排污口，再利用水接斗下 端通过用水软管连通集水桶。
3. 按权利要求1所述的废水利用分类装置，其特征在于：所述的可分流装 置是在水盆出水口下端设有集水桶，排污管上端口位于水盆出水口下端，排污 管下端口贯穿集水桶并连通排污口，排污管上端口与水盆出水口下端之间设 有可移动的分水挡盘，分水挡盘一端固接呈L形的转杆下端，转杆上端与轴设 在台面上的转钮下端连接，转钮上设有手柄。
4. 按权利要求1所述的废水利用分类装置，其特征在于：所述的可分流装 置是在水盆出水口下端设有集水桶，水盆出水口下端设有可移动的废水接斗， 废水接斗下端通过废水软管连通排污口，废水接斗一端固接呈L形的转杆下端， 转杆上端与轴设在台面上的转钮下端连接，转钮上设有手柄;
或在水盆出水口下端设有可移动的并联一体的废水接斗和再利用水接斗， 两接斗的一端固接呈L形的转杆下端，转杆上端与轴设在台面上的转钮下端连 接，转钮上设有手柄，废水接斗下端通过废水软管连通排污口，再利用水接斗 下端通过用水软管连通集水桶。
说明书
废水利用分类装置
技术领域
本实用新型属于一种废水利用分类装置。
背景技术
将使用过的较为洁净水再利用，是目前节水的一种有效的方法。例如将洗 手、洗菜和洗衣用过的较为洁净的水收集在集水箱中用来冲马桶和浇花等， 可节约大量的水资源。目前较为常见的收集废水再利用装置，包括用于收集较 为洁净水的集水箱和将脏水排进排污管的分流装置，但这种结构较为复杂，使 用不方便，制作成本高，难以推广。为此发明人曾在专利2005200118776中提 出一种二次集水分流利用装置，其在台面的水盆下端面设有两个出水口，一 个出水口为可利用的洁净水的出水口，该口相通集水箱或集水桶，收集可利 用水进行二次使用;另一个出水口用于排除污水与排污管相通，两出水口上 各设一阀片，用手控制启闭。这种结构虽解决了水分类问题，但由于水盆下 端设有两个出口，增大了水盆制作成本，另一方面也不利于对传统的单出水 口水盆进行改造，难以推广使用。
发明内容
本实用新型的目的是设计一种废水利用分类装置，采用较为简单的结构 能有效对废水进行分类，利于改造实施，使用方便，成本低，有节水效果显著 的优点。为此，本实用新型采用在水盆出水口下端设有可分流装置。上述结构 设计实现了本实用新型的目的。本实用新型的优点采用较为简单的结构能有 效对废水进行分类，利于改造现有设备实施有效节水，使用方便，成本低，节 水效果显著。
