申请日2006.08.22
公开(公告)日2007.09.19
IPC分类号C02F3/02; C02F3/10; C02F3/12
摘要

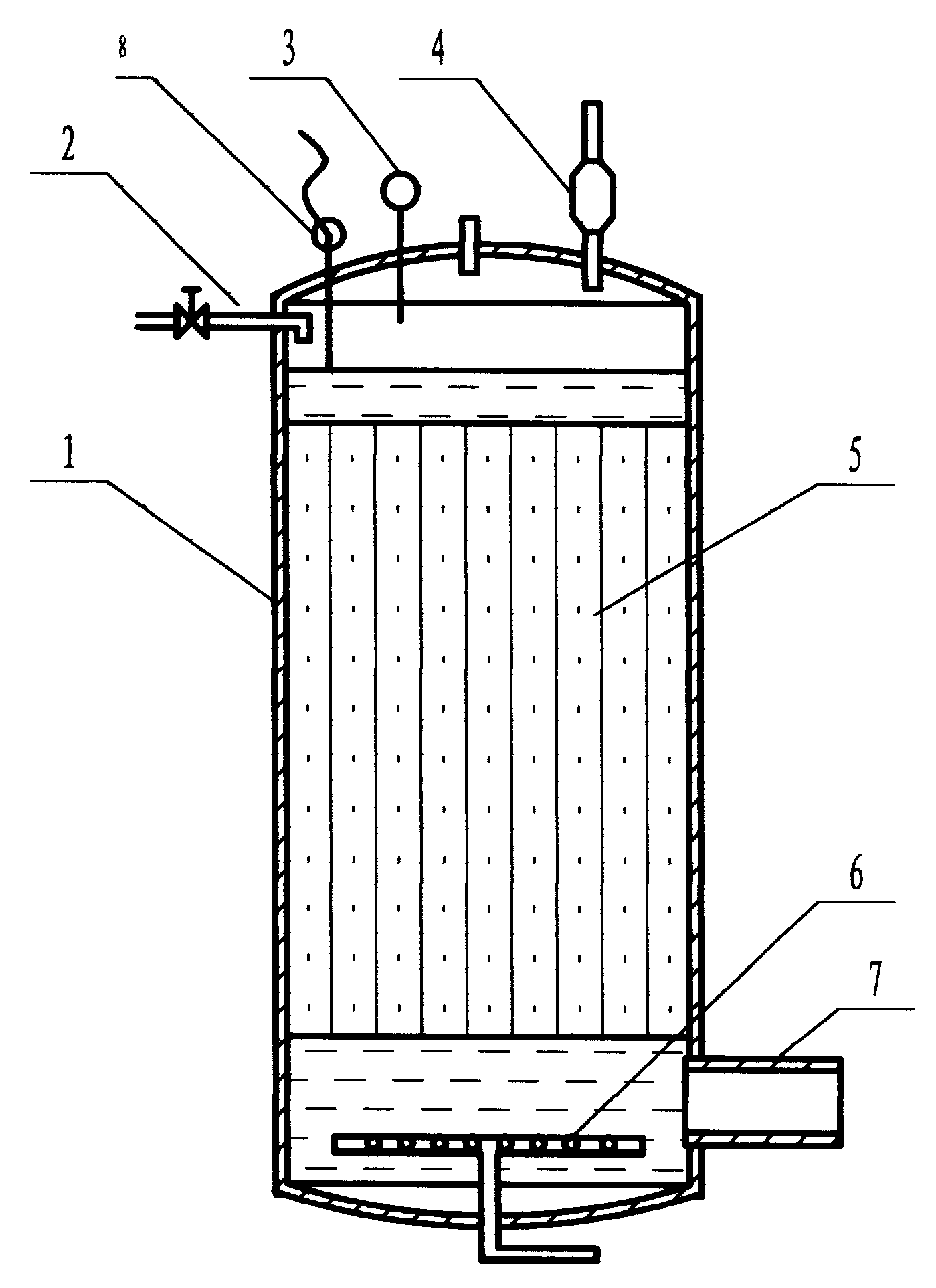

本实用新型涉及一种调压式高效生物膜污水处理装置，主要包括：罐体(1)、进水管(2)、出水管(7)、填充物(5)，所述填充物设置在所述罐体的内部，其特征在于：所述罐体的上顶部设有压力表(3)、水位控制器(8)和调压器(4)，在所述罐体的底部设有曝气管(6)。本实用新型适用于中小型规模的污水处理，具有结构简单合理，利用生物菌处理污水高效高质量，制作和运行成本低的特点。
权利要求书
1、一种调压式高效生物膜污水处理装置，主要包括：罐体(1)、进水 管(2)、出水管(7)、填充物(5)，所述填充物设置在所述罐体的内部，其 特征在于：所述罐体的上顶部设有压力表(3)、水位控制器(8)和调压器 (4)，在所述罐体的底部设有曝气管(6)。
2、根据权利要求1所述的调压式高效生物膜污水处理装置，其特征在 于：所述调压器由一个管腔(4.1)、接口(4.2)、出气口(4.4)和浮子(4.3) 组成，所述浮子安置在所述管腔内。
3、根据权利要求1所述的调压式高效生物膜污水处理装置，其特征在 于：所述填充物为悬挂的软体织物或各种硬质立体支架当中的一种。
4、根据权利要求1所述的调压式高效生物膜污水处理装置，其特征在 于：所述曝气管与鼓风机连通。
说明书
调压式高效生物膜污水处理装置
技术领域
本实用新型属于一种污水处理装置，具体的是一种用于中小型规模污水 处理，使用生物膜技术的污水处理装置。
背景技术
随着社会经济的迅速发展，城市污水排放量不断增加，由于城市污水处 理率偏低，造成水环境恶化趋势日趋严重。随着环保意识的提高和社会管理 的加强，对城市污水处理的要求也越来越高。现在不仅需要去除常规的有机 污染物，还要求去除能够引起水体富营养化的氮、磷等物质。以往被忽略的 领域，如众多住宅小区、中小企业和商业设施等领域污水处理的需要日益凸 现出来。因此，研究开发一种高效、节能、小型、环保的污水处理装置，使 之能广泛地运用在城市生活污水、工业高浓度有机废水以及农村村镇污水处 理及中水回用等方面，这既是一项有效地利用水资源并保证长期稳定发展的 重要措施，也是符合世界发展循环经济潮流的大势所趋。
当前，生物技术依然是污水废水处理中最经常使用的方法，同时也是最 有效的手段。但是传统的污水处理生物技术已不能适应当前社会发展的需 要。由此，诸如摇动床生物处理技术、A2O生物处理技术、膜法生物处理技 术、新型亲水基填料技术等处理方法孕育而生。但是，这些方法在高效脱氮 除磷、污泥减量等方面没有根本性的突破，这不能算是真正意义上的污水高 度处理技术。
在近几年里，国外开始着眼于特殊生物菌群的研究和应用。枯草菌广泛 存在于腐蚀土中，是一种对人类没有危害、又对水中的氮、磷、氨氮及硫化 氢等有极强分解能力的杆菌。枯草菌作为优势菌运用在水处理装置之中，能 大幅度地提高处理效果，同时还能去除在曝气过程中产生的臭味，高效脱氮 除磷，使水处理设施达到清洁卫生的效果。目前国内也有人使用枯草菌来处 理废水，但由于不能有效地控制相应的条件，在投入优势菌之后，优势菌会 渐渐地递减，因此达不到最佳的效果。如果需要继续维持处理效果的话，就 必须不断地投入优势菌种，这样会使处理费用急剧加大，不能达到合理经济 地处理污水的效果。
因此，需要提出一种能够充分利用高效生物菌的特性，适于各种中小型 规模污水处理，结构简单适用，运行成本低的高效污水处理装置。
实用新型内容
本实用新型的目的是针对上述问题，提出一种调压式高效生物膜污水处 理装置，该装置通过设置加压曝气装置和调压器，使罐体内保持合适的压力 和氧气浓度，充分种用高效生物菌的特性，具有高效高质量处理污水的优点， 而且结构简单，使用灵活方便，运行成本低。
本实用新型的目的是通过以下技术方案来实现的：一种调压式高效生物 膜污水处理装置，主要包括：罐体、进水管、出水管、填充物，所述填充物 设置在所述罐体的内部，其特征在于：所述罐体的上顶部设有压力表、调压 器和水位控制器，该水位控制器控制罐体内的水位，当水位达到设定水位后 控制进水管关闭，在所述罐体的底部设有曝气管，该曝气管向罐体内吹送空 气，以使罐体加压增氧。
所述调压器由一个管腔、接口、出气口和浮子组成，所述气阀安置在所 述管腔内，当罐体内压力过大时，浮子上浮可放气减压。
所述填充物为悬挂的软体织物或各种硬质立体支架当中的一种。
所述曝气管与鼓风机连通。
本实用新型由于采用了可调压密封结构，通过曝气管的可控曝气实现罐 体内保持合理的压力和氧气浓度，这样就能够使得生物菌有适合的增殖环 境，快速增殖，生物膜的深度部位的生物菌也能充分发挥作用，大大提高了 生物菌对水中的氮、磷、氨氮及硫化氢等的分解和脱氮除磷，去除COD、BOD， 去除在曝气过程中产生的臭味等污水处理的效果，罐体内设置填充物也大 大增加了生物菌寄生和繁殖的空间;另外设置曝气管也使得排出罐内水更为 方便，省去水泵的设置，简化了结构和操作，降低了成本。因此，本实用新 型与现有技术相比，具有结构简单合理，能充分有效利用生物菌，污水处理 高效高质量的优点。根据污水的不同情况和要求，本实用新型还可以进行多 罐体组合使用，还具有适应性强的特点。
