申请日2006.08.29
公开(公告)日2007.02.07
IPC分类号C02F1/00; E03C1/18
摘要
本发明涉及一种带污水净化设施的洗涤柜，包括柜体外壳、集水槽、洗涤池及水管管路等部分。洗涤柜上部设集水槽和洗涤池，下部设净水池、过滤池和沉淀池。污水管分别连接集水槽和沉淀池。沉淀池与过滤池之间设多孔板，池底设排污泵。净水池底设供水泵，供水泵连接出水管。与该洗涤柜连接，还设置有一贮水箱，贮水箱中设有两个水位浮漂，分别与各自的开关控制杆连接。本发明旨在响应国家节水号召，可以让市民方便地把自家废水变成净水，替代自来水冲刷厕所。仅此一举，自来水的消耗可以减少一半。
权利要求书

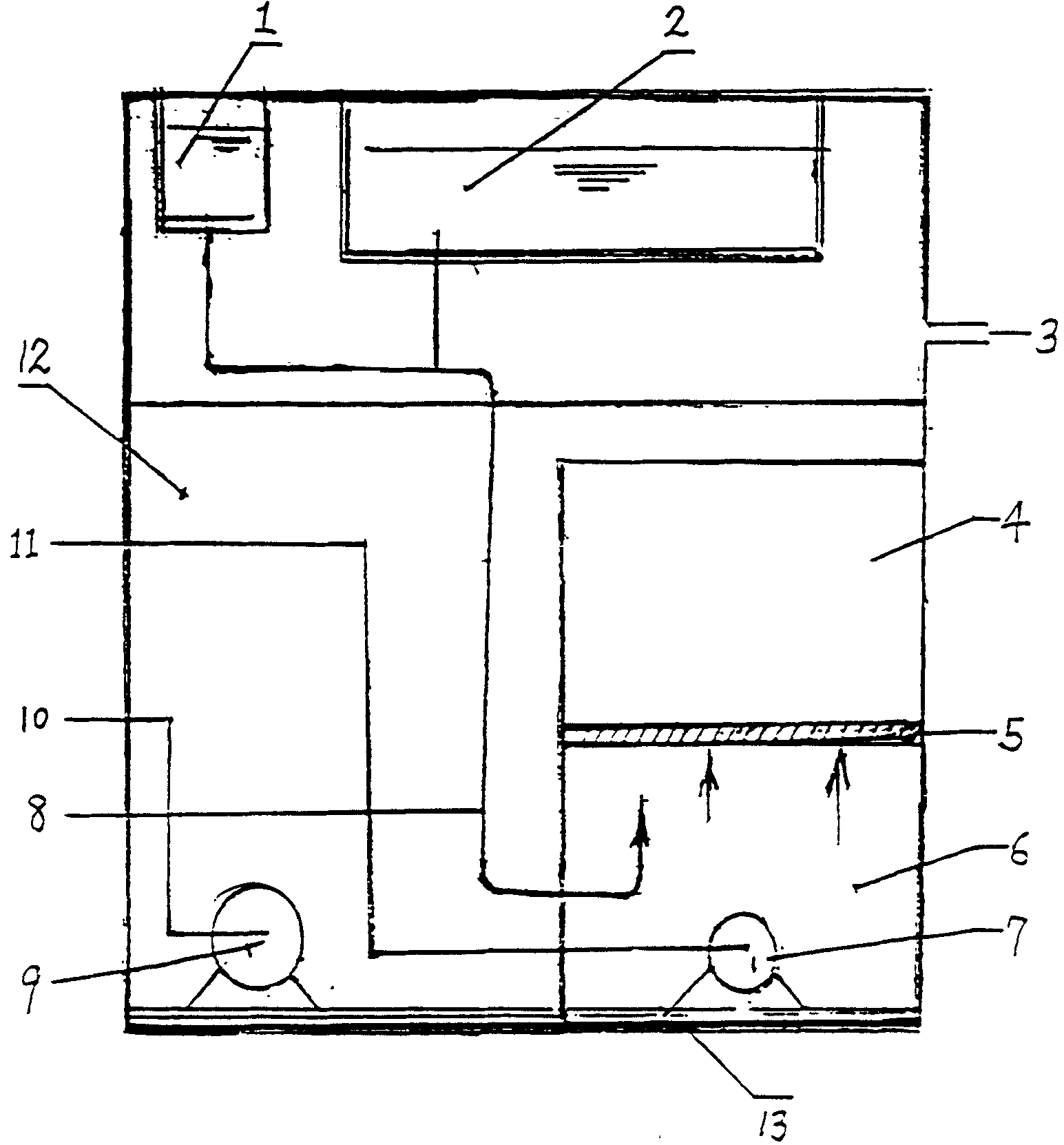

1、一种带污水净化设施的洗涤柜，包括柜体外壳(13)、集水槽 (1)、洗涤池(2)及水管管路，其特征在于：洗涤柜的上部设置有 集水槽(1)和洗涤池(2)，洗涤柜的下部设置有净水池(12)、过滤 池(4)和沉淀池(6)，柜体外壳(13)的一侧开有溢水管(3)，集 水槽(1)的下部连接污水管(8)，污水管(8)的另一端接入沉淀池 (6)，污水管(8)的一个分支连接至洗涤池(2)，沉淀池(6)与过 滤池(4)之间设有多孔板(5)，沉淀池(6)的底部设有排污泵(7)， 排污管(11)的一端连接排污泵(7)，净水池(12)的底部设有供水 泵(9)，出水管(10)的一端连接供水泵(9)。
2、根据权利要求1所述的带污水净化设施的洗涤柜，其特征在 于：与所述的洗涤柜连接，设置有一贮水箱(20)，贮水箱(20)中 设有两个水位浮漂：净水浮漂(14)和自来水浮漂(15)，净水浮漂 (14)连接净化水泵电门控制杆(16)，净化水泵电门控制杆(16) 由净化水泵开关(18)控制连接;自来水浮漂(15)连接自来水开关 控制杆(17)，自来水开关控制杆(17)由自来水水门开关(19)控 制连接。
说明书
带污水净化设施的洗涤柜
技术领域
本发明涉及民用生活污水处理设施，特别涉及污水处理及再生利 用装置，具体涉及一种带污水净化设施的洗涤柜，属于国际专利分类 C02F1/00“废水或污水的处理”技术领域。
背景技术
水是人类生存不可缺少的宝贵资源。随着人类的发展，人口的急 剧增长，生态环境的劣化，人类可利用的水资源也日益贫乏，水源匮 急的城市、乡村不断增加，使节约用水成为当今社会的重要话题之一。 近年来，尽管人们在工业用水方面采取了不少有效措施以减少浪费， 但却往往忽略了民用生活用水节约设施的开发。事实上，这也应是节 水措施中的重要方面。目前，大量的生活污水，如洗手、洗脸、洗澡、 洗菜、洗碗、洗衣物等用过的水都从下水道白白流失了。而人们用于 厕所冲便池的水，仍在使用高标准的自来水，这实在是不小的浪费。
发明内容
本发明的目的，在于克服上述不足，提供一种可将生活用洗涤污 水经再生处理后送入冲洗便池的带污水净化设施的洗涤柜。
本发明的目的是通过以下技术方案实现的。
带污水净化设施的洗涤柜，包括柜体外壳、集水槽、洗涤池及水 管管路等部分。洗涤柜的上部设置集水槽和洗涤池，洗涤柜的下部设 置净水池、过滤池和沉淀池，柜体外壳一侧开有溢水管，污水管的一 端连接集水槽的下部，另一端接入沉淀池。污水管的一个分支连接至 洗涤池，沉淀池与过滤池之间设有多孔板，沉淀池的底部设有排污泵， 排污管的一端与排污泵连接。净水池底部设有供水泵，出水管的一端 与供水泵连接。
与所述的洗涤柜连接，设置有一贮水箱，贮水箱中设有两个水位 浮漂：净水浮漂和自来水浮漂。净水浮漂连接净化水泵电门控制杆， 净化水泵电门控制杆由净化水泵开关控制连接。自来水浮漂连接自来 水开关控制杆，自来水开关控制杆由自来水水门开关控制连接。
本发明旨在响应国家的节水号召，提供一种带污水处理的家用洗 碗柜，并附设处理好的净水贮存箱和安全供水器。可以让市民方便地 把自家的废水变成净水，替代自来水冲刷厕所。仅此一举，自来水的 消耗可以减少一半。
