申请日2007.07.30
公开(公告)日2008.06.25
IPC分类号C02F9/14; C02F1/78; C02F1/52; C02F3/12
摘要
本实用新型提供一种新型地埋式污水处理装置，净化池体与其内设的沉淀池体间构成臭氧净化池，沉淀池体与其内设的无底内胆间构成沉淀池，无底内胆内为生化曝气池，在其中下部有水下推流曝气机，无底内胆底部有斜向凹凸出水槽，生化曝气池与沉淀池连通，臭氧净化池内设有臭氧-水混合器，无底内胆上部连有出水管。该装置简单、实用、高效，并且运行稳定可靠。
权利要求书

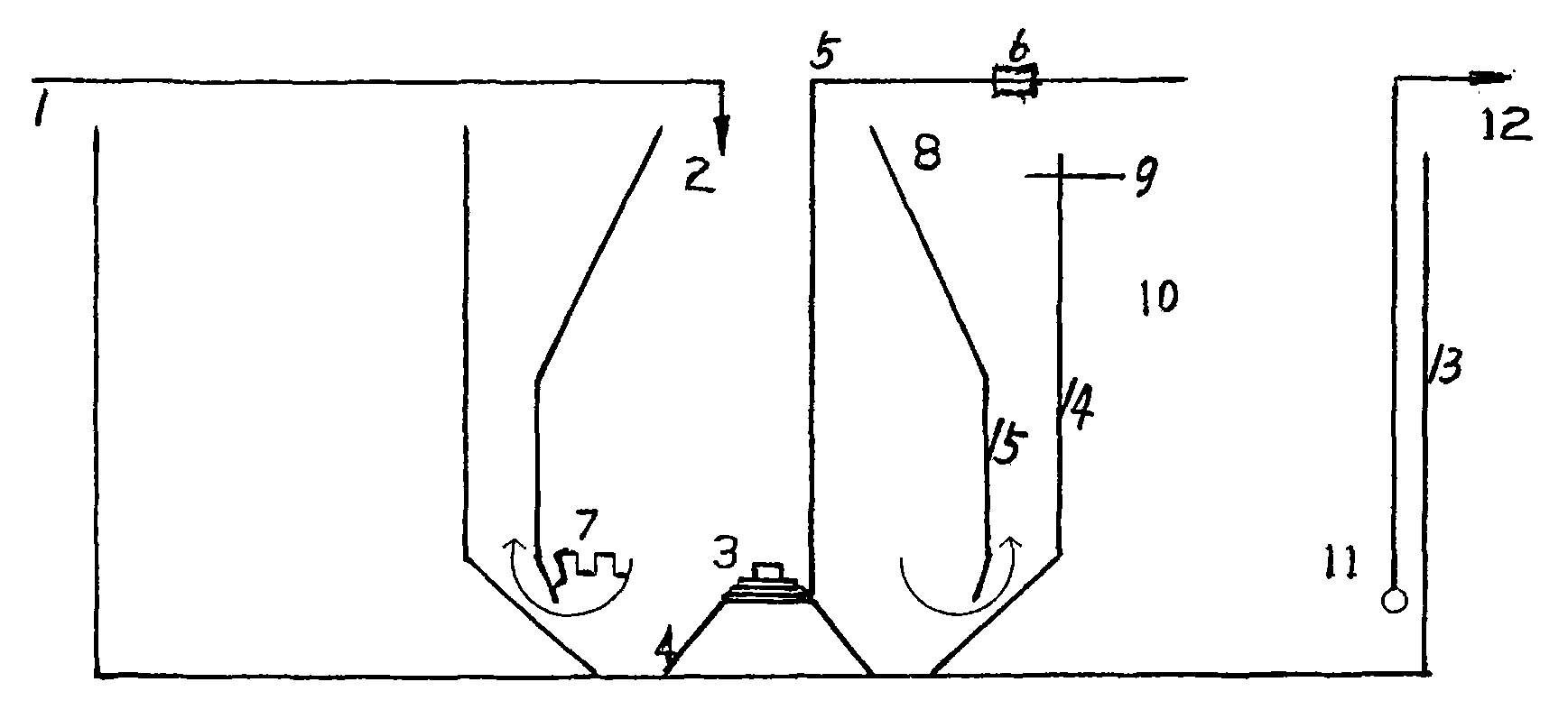

1.一种新型地埋式污水处理装置，其特征在于净化池体(13)与其内设的沉淀池 体(14)间构成臭氧净化池(10)，沉淀池体(14)与其内设的无底内胆(15)间构成 沉淀池(8)，无底内胆(15)内为生化曝气池(2)，在其中下部有水下推流曝气机(3)， 无底内胆(15)底部有斜向凹凸出水槽(7)，生化曝气池(2)与沉淀池(8)连通。
2.根据权利要求1所述的一种新型地埋式污水处理装置，其特征在于臭氧净化池 (10)内设有臭氧-水混合器(11)。
3.根据权利要求1所述的一种新型地埋式污水处理装置，其特征在于无底内胆(15) 上部连有出水管(9)。
说明书
一种新型地埋式污水处理装置
技术领域
本实用新型涉及污水处理，更具体的讲涉及一种新型地埋式污水处理装置。
背景技术
随着工业农业经济的发展，含有大量的氮、磷的污水排放引起的水体富营养化程度 日趋严重，对生态环境造成一定的影响，传统的污水处理工艺，需厌氧池，缺氧池，好 氧池以及二沉池等多个池体，好氧池出水需要回流泵作用，使部分混合液回流到缺氧池 实现反硝化。二沉池含磷污泥需要由污泥泵使部分污泥循环回到厌氧池实现聚磷菌充分 放磷。特别对于小流量的污水处理。这些工艺流程复杂，能耗高不易控制管理，不能充 分发挥好氧菌的作用，不利于培养优势菌种提高反应能力。综上现有污水生物处理设施， 存在结构复杂，基建投资大，工艺流程长，运行复杂。能耗大不易操作控制。
发明内容
本实用新型的目的是针对上述现有技术的不足，提供一种废水处理效果好，流程短、 节约能耗、便于管理、实现设备一体化，工艺组合灵活的新型地埋式污水处理装置。
本实用新型的目的可通过如下技术措施来实现：
该污水处理装置的净化池体与其内设的沉淀池体间构成臭氧净化池，沉淀池体与其 内设的无底内胆间构成沉淀池，无底内胆内为生化曝气池，在其中下部有水下推流曝气 机，无底内胆底部有斜向凹凸出水槽，生化曝气池与沉淀池连通。
本实用新型的目的还可通过如下技术措施来实现：
臭氧净化池内设有臭氧-水混合器;无底内胆上部连有出水管。
本装置可根据水质处理要求，灵活设置不同的运行时间。
本实用新型具有如下特点：
1、生化曝气池和沉淀池处于同一容器中，通过无底内胆分为两部分，是一种极合 理的优化组合，实现了连续进水、连续出水。
2、由于活性污泥具有较好的有机物和悬浮物的去除能力，出水通过曝气池底部斜 向凹凸槽，使污泥和水自然分离，使COD和BOD大幅度降低。
3、活性污泥曝气池，可利用连续曝气和间歇曝气，形成缺氧段、好氧段，提高了 溶解氧的转换效率，使生化污泥培养时间缩短，污水处理量增加，而且使同一池内实现 硝化和反硝化，达到去除氨、氮和磷的效果。
4、设备投资及运行费用低，整个装置为一体化，流程短，运行管理方便，适应于 小城镇、生活小区、学校、旅游景点，小型一体化生物反应装置。
5、处理后的水，经臭氧-水混合器再一次使水脱色、降低COD、BOD、去除氮、 磷，使生化处理后的清水一次达到中水，可以直接回用，并且运行稳定可靠。
