申请日2007.07.30
公开(公告)日2008.08.20
IPC分类号E03C1/12; E03C1/22
摘要
本实用新型属于一种箱柜一体单孔可分类利用废水装置，集水箱上端边设有边固槽，集水箱下端两侧设有紧固边，集水箱下端设有条形插槽，两储柜侧板的上端插固在边固槽内，中间板上端插设在条形插槽内，两储柜侧板和中间板下端固设有底板，或两储柜侧板和中间板下端同固在加强板上。本实用新型具有结构简单，使用方便，拆卸容易，容易清洗，节约能源和使用寿命长的优点。
权利要求书
1. 一种箱柜一体单孔可分类利用废水装置，主要由集水箱、储物空间、 紧固边、储柜侧板和底板所组成，其特征在于：集水箱上端边设有边固槽，集 水箱下端两侧设有紧固边，集水箱下端设有条形插槽，两储柜侧板的上端插 固在边固槽内，中间板上端插设在条形插槽内，两储柜侧板和中间板下端固设 有底板，或两储柜侧板和中间板下端同固在加强板上。
2. 按权利要求1所述的箱柜一体单孔可分类利用废水装置，其特征在于： 所述的紧固边上设有与储柜侧板固定的螺钉孔。
3. 按权利要求1所述的箱柜一体单孔可分类利用废水装置，其特征在于： 所述的集水箱内的再利用水口处围设有滤网，滤网两边插设在与集水箱内壁 固定为一体的滤网卡槽内。
说明书

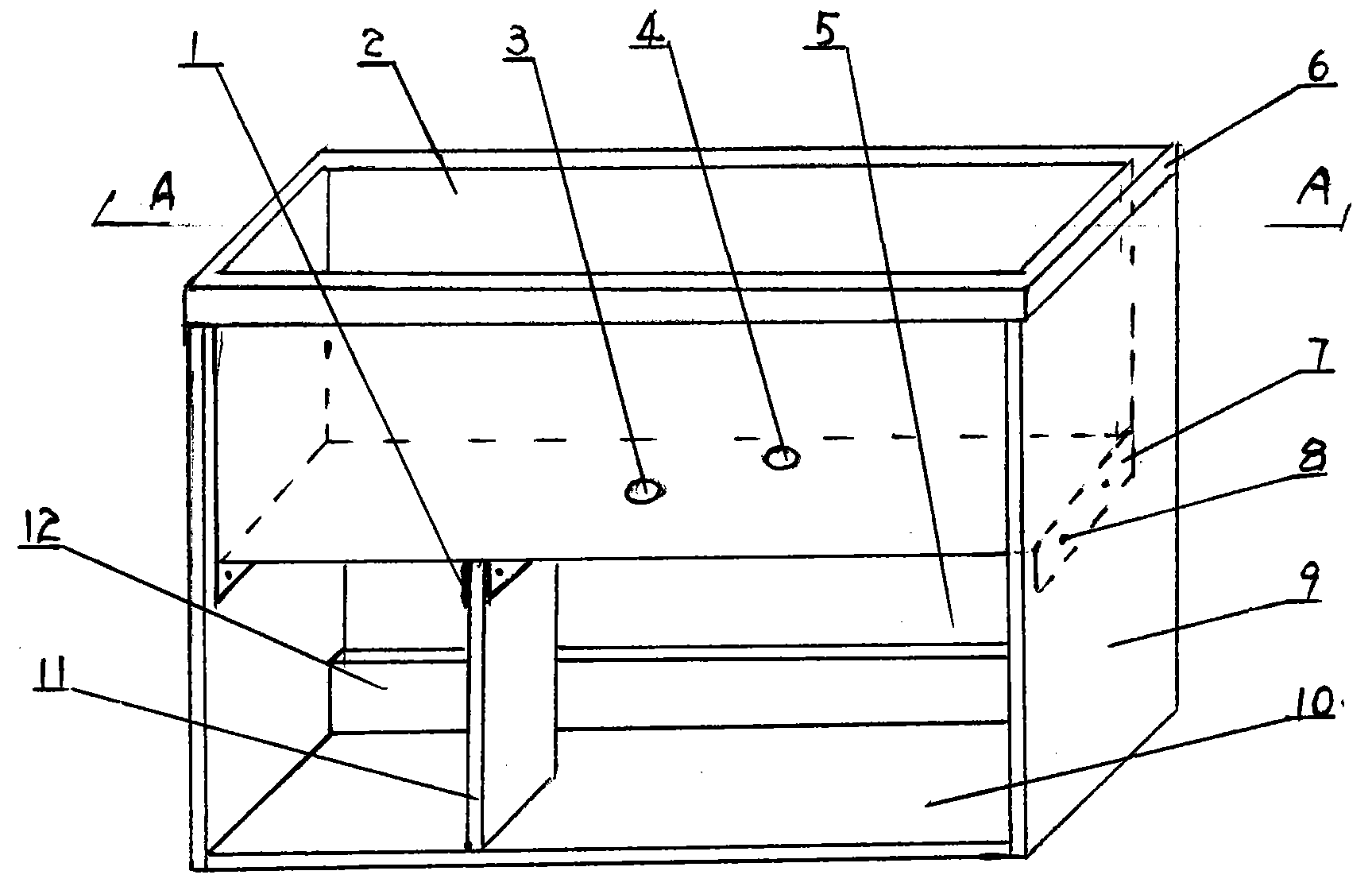

箱柜一体单孔可分类利用废水装置
技术领域
本实用新型属于一种箱柜一体单孔可分类利用废水装置。
背景技术
传统的废水利用装置种类很多，主要是将使用过的较为洁净水再利用，例 如使用这种水用来冲马桶和浇花等。目前收集废水再利用装置，包括用于收集 较为洁净水的集水箱和一支撑该集水箱的箱柜，集水箱内设再利用水口相通 可利用水装置，集水箱位于承接水龙头水的水盆下端。制作时，先制作支撑集 水箱的箱柜，再在箱柜内镶固集水箱，制作麻烦，费工费料，施工速度慢。同时， 根据水池大小制作的固定箱柜，很难移动，如果想将其换地方放置，需要拆 后重新制作，即费时又费力，还造成资源的浪费。另一方面，位于集水箱中的 再利用水口往往因进入集水箱内的水含杂物多而堵塞而不能使用，造成清理 麻烦。
发明内容
本实用新型的目的是设计一种箱柜一体单孔可分类利用废水装置，使其 具有分体制作，组装使用，有结构简单，使用方便，拆卸容易，易清洗和使用寿 命长的优点。为此，本实用新型集水箱上端边设有边固槽，集水箱下端两侧设 有紧固边，集水箱下端设有条形插槽，两储柜侧板的上端插固在边固槽内， 中间板上端插设在条形插槽内，两储柜侧板和中间板下端固设有底板，或两储 柜侧板和中间板下端同固在加强板上。上述结构设计实现了本实用新型的目 的。
本实用新型的优点是具有分体制作，组装使用，具有结构简单，使用方便， 拆卸容易，易清洗，使用寿命长，省工省料，施工速度快，制作成本低。
