申请日2006.08.28
公开(公告)日2008.03.05
IPC分类号C02F1/40; C02F1/78; C02F1/36; C02F1/48
摘要
本发明公开餐厅含油废水净化处理装置，由电加热系统、变频震荡磁场、波纹-平板式油水分离罐、超音频震动发生器、臭氧发生器、碳滤罐和带反冲装置的超滤膜过滤器为主要部件的结构，通过废水初滤箱初滤的含油废水在进入波纹-平板式油水分离罐前，先通过变频磁场段的变频磁场的振荡处理，含油废水在波纹-平板式油水分离罐内进行油-水分离的同时，臭氧环形曝气头注入臭氧气体，超音频振动头工作。提高了废水处理后的质量，达到按标准排放。油水分离不再需要沉淀，做到连续分离，连续排放，提高了废水的处理量，缩小了整套设备的体积，减少了用地面积。有效降低初期的建造成本，日常操作可靠。
权利要求书

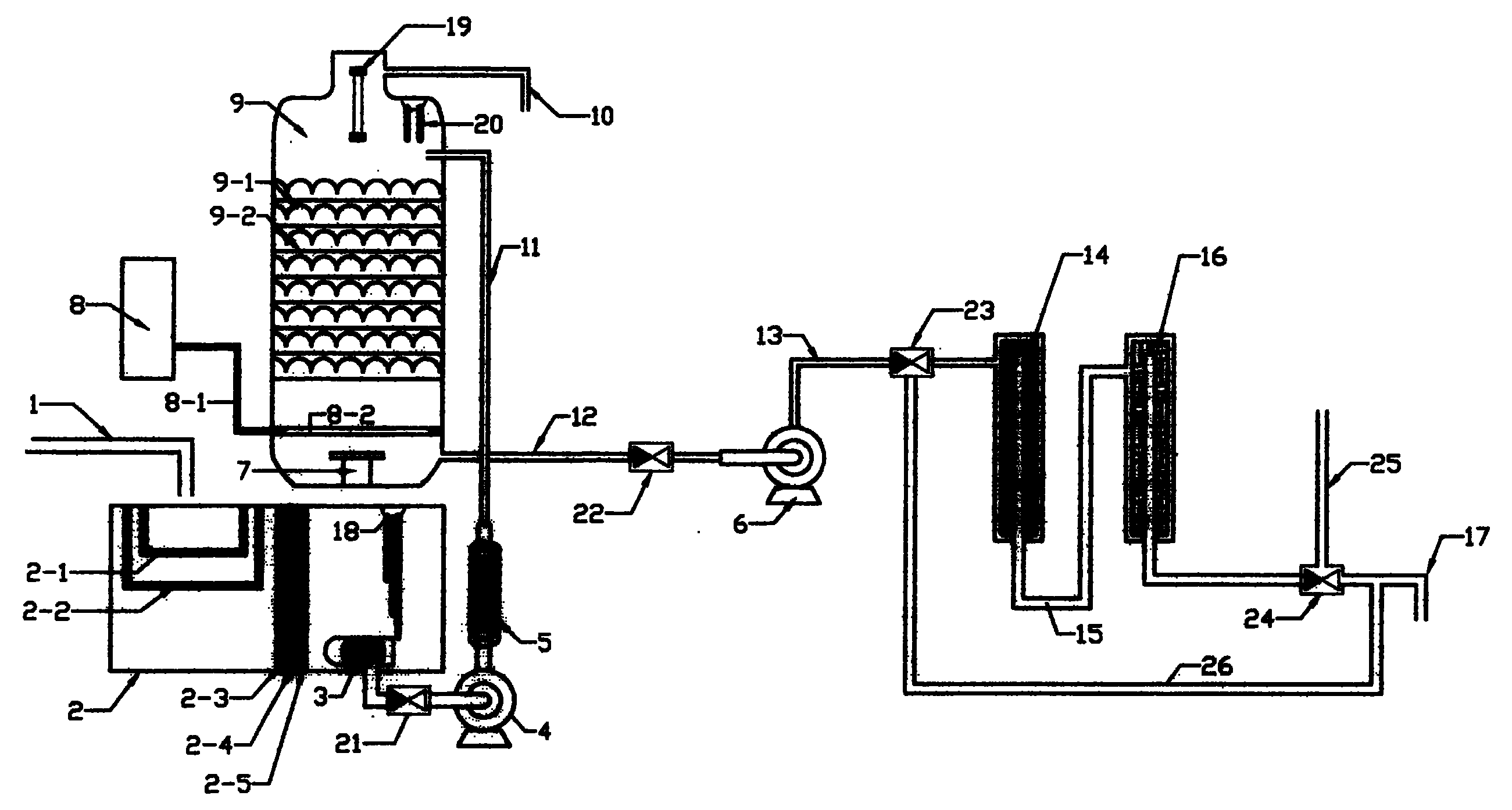

1.餐厅含油废水净化处理装置，包括废水初滤箱(2)、粗格 栅(2-1)、细格栅(2-2)、粗滤层(2-3)、细滤层(2-4)、精滤 层(2-5)、电加热管(3)、污水提升泵(4)、变频磁场段(5)、 脱油水提升泵(6)、超音频振动头(7)、臭氧发生器(8)、8-2- 臭氧环形曝气头(8-2)、波纹-平板式油水分离罐(9)、14- 碳滤罐(14)、超滤罐(16)、初滤箱液位传感器(18)组成，特 征在于：在波纹-平板式油水分离罐(9)内交替叠装有波纹 板(9-1)和平板(9-2)，
2.依据权利要求1所述的餐厅含油废水净化处理装置，其 特征在于：其流程为：
1).通过废水初滤箱(2)初滤的含油废水在进入波纹-平 板式油水分离罐(9)前，先通过变频磁场段(5)的变频磁场的 振荡处理。
2).含油废水在波纹-平板式油水分离罐(9)内进行油- 水分离的同时，通过臭氧环形曝气头(8-2)注入臭氧气体， 超音频振动头(7)也开始同步工作。
说明书
餐厅含油废水净化处理装置
一、技术领域：
本发明公开一种含油废水净化处理装置，涉及对含有植 物油、动物油及洗涤剂的废水处理技术领域，主要应用在对 餐厅的洗涤水和泔脚水的净化处理。
二、背景技术：
目前对餐厅含油废水的常规处理方法是在地下挖一个 “隔油池”，在静态的条件下，利用油和水比重不同的特点， 使油浮在上面，水在下面，通过设置于“隔油池”下方的出 水口，将水排放出去，而浮在上面的油需定时打捞。这种方 法存在的缺陷一是对已分离后，浮在水面的油层需及时打 捞，不然油层不断增厚，会从出水口向外排放，失去“隔油 池”的作用。二是废水在“隔油池”中，对含有的大量洗涤 剂未作任何处理就随着水排放出去，应该说是不符合排放条 件的。三是由于利用重力分离需要较长的静态沉淀时间，因 此“隔油池”需有一定的占地面积。
由于餐厅废水的特点是含有植物油、动物油和洗涤剂的 混合物，因此在废水流动或搅动个过程中很容易被乳化，被 乳化的水更难进行油水分离，一般采用的方法是加入破乳 剂，这样不但增加日常的运行成本，同时破乳剂本身就是一 种污染源。
三、发明内容：
本发明公开的一种“餐厅含油废水净化处理装置”的目 的在于克服上述缺陷，其技术是：由电加热系统、变频震荡 磁场、波纹-平板式油水分离罐、超音频震动发生器、臭氧 发生器、碳滤罐和带反冲装置的超滤膜过滤器为主要部件的 结构装置，其特征在于：在波纹-平板式油水分离罐内交替 叠装有波纹板和平板，其流程：通过废水初滤箱初滤的含油 废水在进入波纹-平板式油水分离罐前，先通过变频磁场段 的变频磁场的振荡处理，含油废水在波纹-平板式油水分离 罐内进行油-水分离的同时，通过臭氧环形曝气头注入臭氧 气体，超音频振动头
也开始同步工作。
实施该项技术后的明显效果是：其一提高了废水处理后 的质量，能达到按标准排放。其二油水分离不再需要一定的 沉淀时间，而做到连续分离，连续排放，在很大程度上提高 了废水的处理量，从而也缩小了整套设备的体积，减少了用 地面积。其三有效降低期初的建造成本及日常操作的可靠 性。
