申请日2006.04.13
公开(公告)日2007.11.07
IPC分类号C02F3/02; C02F3/10
摘要
本实用新型公开了一种多级生物托盘污水处理装置，属于环境科学领域。它包括箱体、盖板，在箱体内，设置多层托盘，污水通过进水管流入布水管，污水均匀地洒落在生物托盘上，逐级向下滴水，通过排水装置进入检查井后，排入下水管道;从通风孔自然吸入空气，通过排气装置将废气收集排放。生物托盘由支撑架支撑。优点是多层生物托盘形成的多级处理装置，大大增加了水处理负荷;多层跌落曝气，使系统有充足的氧气，不需要动力，节省了能量。且可以广泛应用于分散建筑的生活污水处理系统中。
权利要求书

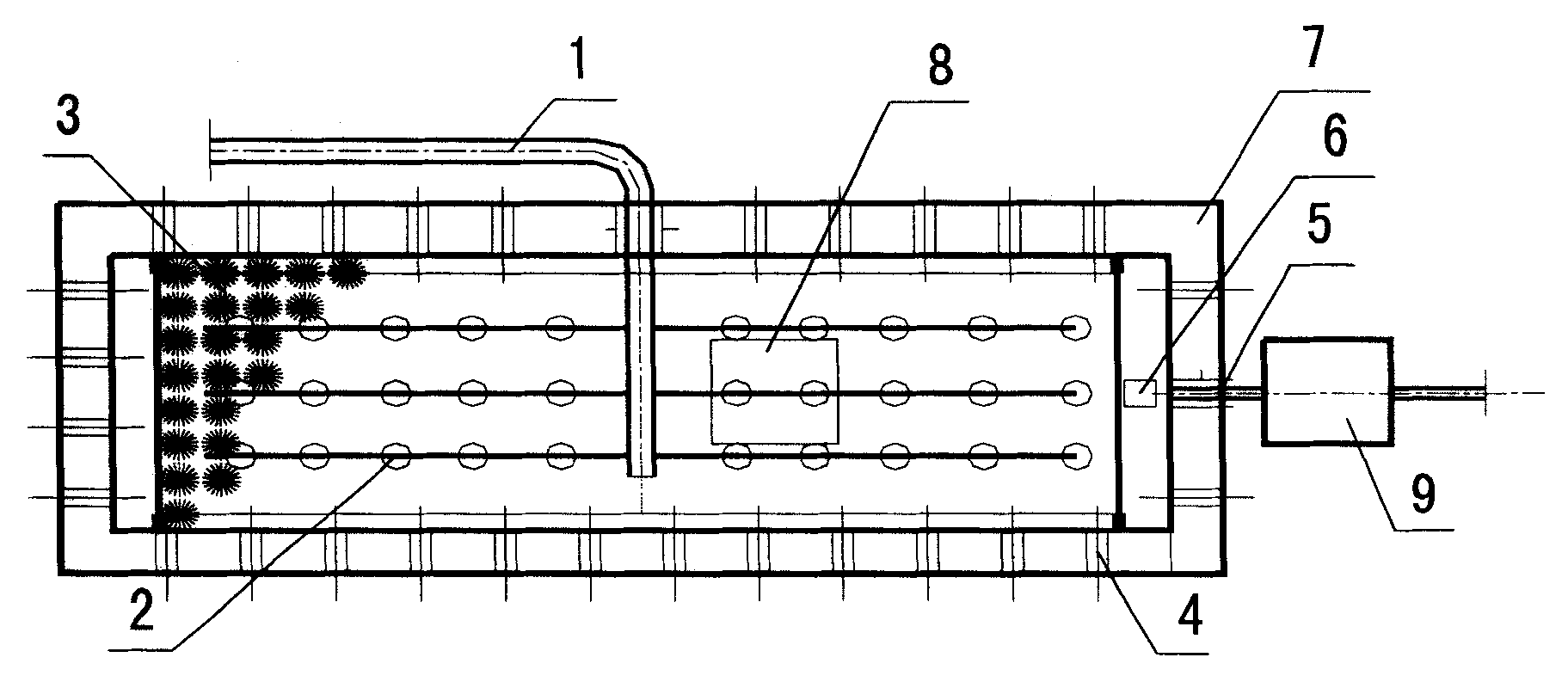

1.一种多级生物托盘生活污水处理装置，其特征在于：它包括箱体、盖板，在箱体(7) 内装有多层生物托盘(3)，进水管(1)与布水管(2)相连接，布水管(2)下面布置有生物 托盘(3)，下部为排水装置(5)和检查井(9)，通风孔(4)与排气装置(6)相接，生物托 盘由支撑架(10)支撑。
说明书
多级生物托盘污水处理装置
所属技术领域
本实用新型涉及一种处理污水的装置，采用多级生物托盘进行生活污水的处理，属于环 境科学领域。
背景技术
目前，公知的生物滤池污水处理装置构造是由池体、滤床、布水装置、排水系统、通风 系统组成。这种装置是将污水喷洒在由粒状介质(石子等)堆积起来的滤料上，污水从上部 喷淋下来，经过堆积的滤料层，滤料表面的生物膜将污水净化。此种方法只有一层滤料，处 理污水的负荷较低，供氧不充分，且易堵塞、卫生条件差。
发明内容
为了克服现有生物滤池只有一层滤料，本实用新型提供一种多级生物托盘，该生物托盘 多层布置，实现多级处理，克服了原有生物滤池的众多缺陷。
本实用新型解决其技术问题所采用的技术方案是：在一个矩形箱体内，设置多层生物托 盘，托盘之间上下架空，污水从上部喷淋下来，逐层通过生物托盘，将污水净化，氧气通过 各级生物托盘滤料的空隙，加大了自然通风过程中空气的流通能力，提高了污水处理负荷。 从根本上克服了传统滤池的先天不足。
本实用新型的有益效果是，多层生物托盘形成的多级处理装置，大大增加了水处理负荷; 多层跌落曝气，使系统有充足的氧气，不需要动力，节省了能量。且可以广泛应用于分散建 筑的生活污水处理系统中。箱体平面形状为矩形，采用塑料板制作。
