申请日2007.05.22
公开(公告)日2008.04.30
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水回水池防堵装置，该防堵装置包括隔离网和淤泥搅拌部件，隔离网设置于污水回水池内，并设于液位计的探头上方;淤泥搅拌部件进一步包括压缩空气输入管、喷吹管，压缩空气输入管与喷吹管连接相通，喷吹管设于污水回水池底部，喷吹管上还设有喷吹孔。该防堵装置通过隔离网将池中的漂浮垃圾与液位计探头、泥浆泵吸入管隔离，防止液位计探头被包裹以及泥浆泵吸入管被堵塞，保证了泥浆泵正常运行，减少了维修时间，避免了污水溢出污染环境，增加了泥浆泵的使用寿命。通过淤泥搅拌部件喷吹压缩空气，防止泥沙积淤掩埋泥浆泵吸入管，从而也确保泥浆泵的运行安全，另外还无需定期清理淤泥，节省了成本，提高了工作效率。
权利要求书
1.一种污水回水池防堵装置，其特征在于，
该防堵装置包括：
隔离网，设置于所述的污水回水池内，并设于液位计的探头上方;
淤泥搅拌部件，进一步包括压缩空气输入管、喷吹管，压缩空气输入 管与喷吹管连接相通，喷吹管设于污水回水池底部，喷吹管上还设有喷吹 孔。
2.如权利要求1所述的污水回水池防堵装置，其特征在于：
所述的喷吹管为数根，每根喷吹管上均开有数个喷吹孔，喷吹孔均向 下设置。
3.如权利要求1所述的污水回水池防堵装置，其特征在于：
所述的淤泥搅拌部件还包括下降管，下降管沿伸入所述的污水回水池 中，一端与压缩空气输入管连接相通，另一端与喷吹管连接相通。
说明书
污水回水池防堵装置
技术领域
本实用新型涉及污水处理的辅助装置，更具体地说，涉及一种污水回 水池防堵装置，该防堵装置能够确保泥浆泵正常运行。
背景技术
为了保护环境、减少工业污染以及循环利用资源，请参阅图1所示， 目前炼钢企业一般都采用污水回水池1对冶炼过程中的各种难以循环利用 的污水进行汇集，然后再采用泥浆泵2将污水回水池1中的污水输送到湿 式除尘集尘水槽，经沉淀、过滤和加药处理后，便可供重复使用。该泥浆 泵2通过液位计4检测回水池1中水位来控制启停，当水位低于一定液位 值时，泥浆泵2停止运转;当水位高于一定液位值时，泥浆泵2便开始启 动。以保持回水池1一定的水位。但是由于该污水回水池1设置在零米平 台的人行通道一侧，导致回水池1中各种漂浮垃圾3特别多，例如泡沫饭 盒、塑料、纸张等，均漂浮在水面上方并随水波移动，当水面上漂浮垃圾 3增多时，有时会将液位计4探头包裹起来，导致液位计4失效，从而无 法较好的控制泥浆泵2运行。如果没有及时发现，容易造成泥浆泵2连续 运行，抽干池中的污水，使泥浆泵2的吸入大量空气，如果排气不及时容 易造成泥浆泵2空转，浪费能源，如果池中再次蓄水，此时泥浆泵2就无 法有效的抽水，容易导致污水外溢，造成环境污染。如果漂浮垃圾3被泥 浆泵2吸入并堵塞，以及进入泥浆泵水箱5，都会致使泥浆泵2无法较好 的工作，甚至导致泥浆泵2损坏。另外，还由于回水池1汇集了流经各处 的污水，也会带来各种杂物，特别是大量的泥沙，并沉入池底形成淤泥6， 如果不定期清理，容易使泥浆泵2的吸入管21埋在淤泥6中，影响泥浆 泵2的正常运行，定期清泥的工作量大，费时费力不但增加了成本，而且 还影响了工作效率。
专利号为CN200480005333.8公开了一种污水处理系统，其中废水流 被分成初沉淤泥和废水，并且该初沉淤泥被厌氧消化并脱水以生成A级有 机淤泥。有氧消化所述排出水并分离所述消化过的排出水以提供废活性淤 泥。该废活性淤泥在它转到水热处理之前在两级处理中用蒸汽喷射和间接 蒸汽加热。然后增加被处理的废活性淤泥的pH值，并且脱氮并回收氨盐。 具有易挥发的脂肪酸和可溶有机物的低氮流然后被分离，并且送到有氧消 化池。在厌氧消化期间生成的沼气为加热废活性淤泥提供能量，用于水热 处理，并且抑制来自该水热处理的热加热该初沉淤泥，用于喜热厌氧消化。 但是该专利公开的是通过化学处理的方法来进行污水处理，其成本高、使 用有其局限性。
实用新型内容
针对现有技术中存在的上述液位计探头容易被包裹、泥浆泵容易被堵 塞以及泥浆泵的吸入管容易被埋造成泥浆泵损坏的缺点，本实用新型的目 的是提供一种污水回水池防堵装置，该防堵装置结构简单、使用方便，不 但能够避免液位计探头被包裹，而且还能保证泥浆泵正常工作。
为实现上述目的，本实用新型采用如下技术方案：
该污水回水池防堵装置包括：
隔离网，设置于所述的污水回水池内，并设于液位计的探头上方;
淤泥搅拌部件，进一步包括压缩空气输入管、喷吹管，压缩空气输入 管与喷吹管连接相通，喷吹管设于污水回水池底部，喷吹管上还设有喷吹 孔。
所述的喷吹管为数根，每根喷吹管上均开有数个喷吹孔，喷吹孔均向 下设置。
所述的淤泥搅拌部件还包括下降管，下降管沿伸入所述的污水回水池 中，一端与压缩空气输入管连接相通，另一端与喷吹管连接相通。

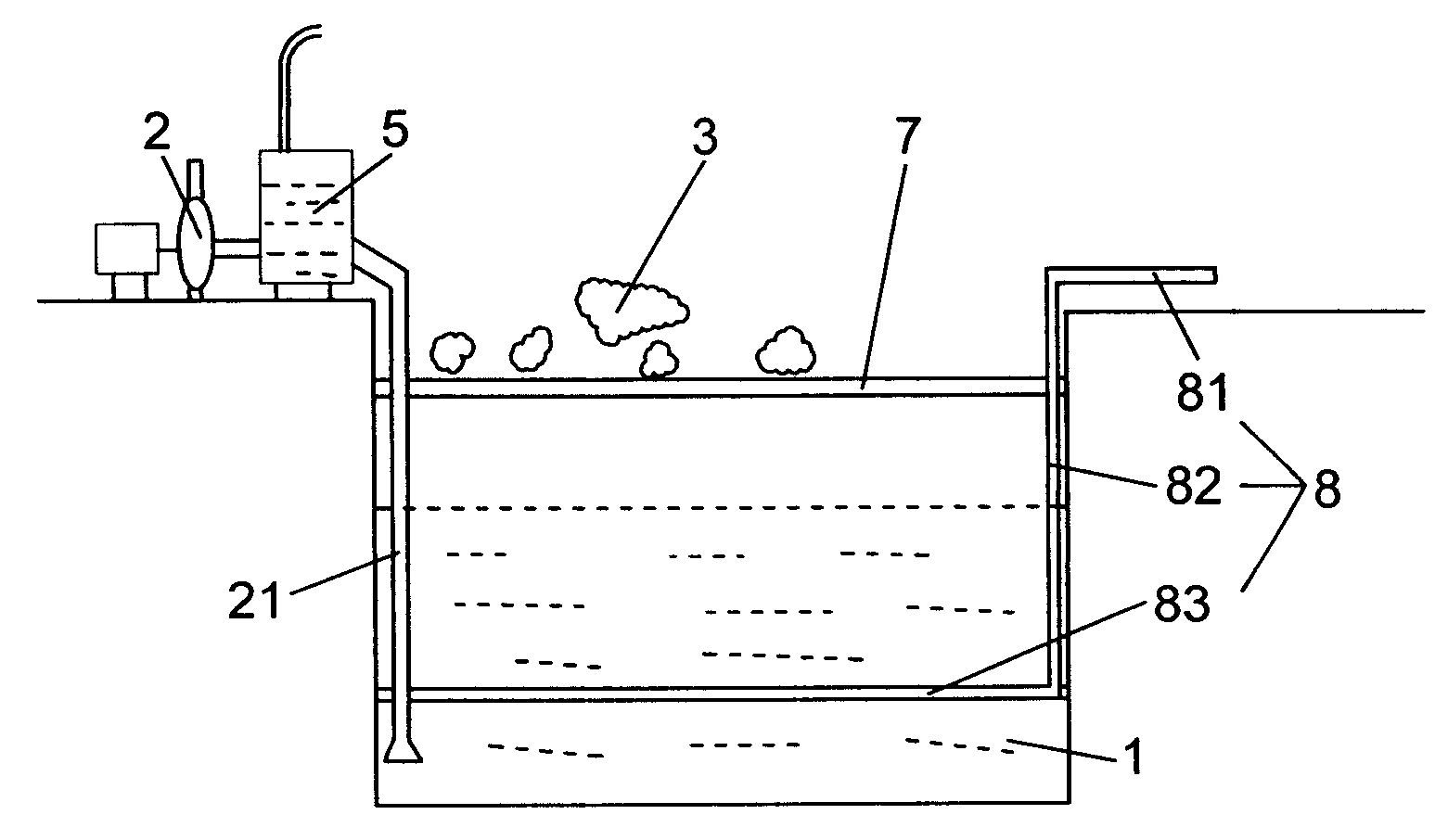

在上述技术方案中，本实用新型的污水回水池防堵装置包括隔离网和 淤泥搅拌部件，隔离网设置于污水回水池内，并设于液位计的探头上方; 淤泥搅拌部件进一步包括压缩空气输入管、喷吹管，压缩空气输入管与喷 吹管连接相通，喷吹管设于污水回水池底部，喷吹管上还设有喷吹孔。该 防堵装置通过隔离网将池中的漂浮垃圾与液位计探头、泥浆泵吸入管隔离， 防止液位计探头被包裹以及泥浆泵吸入管被堵塞，保证了泥浆泵正常运行， 减少了维修时间，避免了污水溢出污染环境，增加了泥浆泵的使用寿命。 通过淤泥搅拌部件喷吹压缩空气，防止泥沙积淤掩埋泥浆泵吸入管，从而 也确保泥浆泵的运行安全，另外还无需定期清理淤泥，节省了成本，提高 了工作效率。
