摘要
无动力污水处理回收方法和装置，适用于城市生活污水处理，特别涉及生活污水进入化粪池的后处理;由隔栅池(1)、增氧调节池(2)、上返下落过滤池(3)、膜滤池(4)、消毒储水池(5)、环保化粪池(6)、粪栅通道(7)、栅氧通道(8)、进气口(9)、斜置挡板(10)、隔板(11)、筛板(12)、排气孔(13)、通道(14)、回用泵(15)、排水通道(16)、过滤材料(17)、蓄水通道(18)、反冲洗口盖(19)、膜滤挡板(20)、氧滤通道(21)、隔墙(22)组成，水平排列;污水处理方式成熟、装置不耗能、耐冲击，处理后的水质较稳定符合国家中水标准，可广泛用于城市居民小区和公共场所的绿化、冲厕、节约水资源。
权利要求书

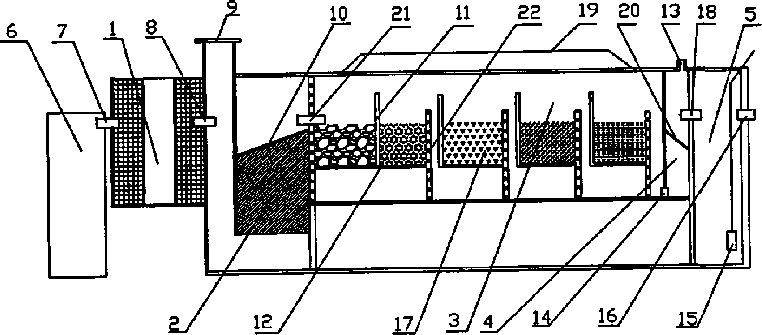

1、无动力污水处理回收方法和装置，其特征在于：由隔栅池(1)、 增氧调节池(2)、上返下落过滤池(3)、膜滤池(4)、消毒储水池(5)、 环保化粪池(6)、粪栅通道(7)、栅氧通道(8)、进气口(9)、斜置挡 板(10)、隔板(11)、筛板(12)、排气孔(13)、通道(14)、回用 泵(15)、排水通道(16)、过滤材料(17)、蓄水通道(18)、反冲洗 口盖(19)、膜滤挡板(20)、氧滤通道(21)、隔墙(22)组成，水 平排列;污水处理工艺过程：环保化粪池(6)通过上部粪栅通道(7) 和隔栅池(1)相通连，环保化粪池(6)内污水经隔栅池(1)过滤 掉较大的悬浮物，经由栅氧通道(8)进入增氧调节池(2)，增氧调 节池(2)前段上部为进气口(9)、后段中部为斜置挡板(10)，进气 口(9)给污水解决供氧不足，斜置挡板(10)调节拦截污水中的颗 粒状物质被沉淀、强制污水提高水位由氧滤通道(21)进入上返下落 过滤池(3)，上返下落过滤池(3)顶部安装反冲洗口盖(19)，经过 上返下落过滤池(3)过滤的污水成为清水经由通道(14)进入膜滤 池(4)，膜滤池(4)顶部开有排气孔(13)，有效排除污水处理过程 中的有害气体、同时清水在经过絮凝剂的作用，将水中胶体物质、微 细悬浮物、溶解异性物、中和吸收形成絮状物，经过膜滤挡板(20) 的过滤，絮状物被拦截沉淀，清水由蓄水通道(18)进入消毒储水池 (5)，通过添加消毒剂杀死有害病菌，成为可用中水，消毒储水池(5) 安装了回用泵(15)和排水通道(16)供不同方式使用。
2、根据权利要求1所述无动力污水处理回收方法和装置，其特 征在于：上返下落过滤池(3)由隔板(11)、筛板(12)、过滤材料 (17)、隔墙(22)分隔组合成一定数量、相对独立、密封、使用不 同滤料的过滤单位。
3、根据权利要求2所述无动力污水处理回收方法和装置，其特 征在于：过滤材料(17)在不同过滤单元使用石灰石、矿渣、焦碳、 石英石、添加生物制剂的棕麻材料、活性碳。
4、根据权利要求1所述无动力污水处理回收方法和装置，其特征在 于：上返下落过滤池(3)池体使用树脂材料，无机材料制造。
说明书
无动力污水处理回收方法和装置
技术领域：
本发明无动力污水处理回收方法和装置适用于城市生活污水处 理，特别涉及生活污水进入化粪池的后处理。
背景技术：
当前，城市污水处理使用机械动力处理污水工序复杂、投资成本 高，净化程度不尽人意。
发明内容：
本发明无动力污水处理回收方法和装置发明目的在于设计一种 不使用机械进行污水处理系统装置，经处理的污水达到国家标准中水 表准，可广泛用于城市居民小区和公共场所绿化用水。
本发明无动力污水处理回收方法和装置技术方案：由隔栅池、增 氧调节池、上返下落过滤池、排气池、消毒储水池、环保化粪池、粪 栅通道、栅氧通道、进气口、斜置挡板、隔板、筛板、排气孔、通道、 回用泵、排水通道、过滤材料、蓄水通道、反冲洗口盖、膜滤挡板、 氧滤通道、隔墙组成，水平排列;污水处理工艺过程：环保化粪池通 过上部粪栅通道和隔栅池相通连，环保化粪池内污水经隔栅池过滤掉 较大的悬浮物，经由栅氧通道进入增氧调节池;增氧调节池前段上部 为进气口、后段中部为斜置挡板，进气口给污水解决供氧不足，斜置 挡板调节拦截污水中的颗粒状物质被沉淀、强制污水提高水位进入上 返下落过滤池;上返下落过滤池顶部安装反冲洗口盖，上返下落过滤 池池体由隔板、筛板、隔墙、过滤材料分隔组合成一定数量、相对独 立、密封、使用不同滤料的过滤单元，过滤材料在不同过滤单元使用 石灰石、矿渣、焦碳、石英石、添加生物制剂的棕麻材料、活性碳， 经过上返下落过滤池过滤的污水成为清水经由通道进入膜滤池;膜滤 池顶部开有排气孔，有效排除污水处理过程中的有害气体、同时清水 在经过絮凝剂的作用，将水中胶体物质、微细悬浮物、溶解异性物、 中和吸收形成絮状物，经过膜滤挡板的过滤，絮状物被拦截沉淀，清 水由蓄水通道进入消毒储水池;消毒储水池通过添加消毒剂杀死有害 病菌，成为可用中水，消毒储水池安装了回用泵和排水通道供不同方 式使用。
本发明无动力污水处理回收方法和装置工作原理：通过污水自身 的水位落差，形成系统自流，在本污水处理系统中经过除去拦截悬浮 物、增氧促使好氧微生物加速分解污染有机化合物、斜板调节颗粒状 物质沉淀、通过多级过滤单元的作用，更进一步过滤污水的同时，延 长污水停留时间，有机厌氧微生物的挂膜，进行厌氧发酵，有效的降 解生化需氧量和化学需氧量的浓度、排除微生物分解产生的沼气、二 氧化碳、硫化氢有害气体，膜滤池清水在絮凝剂的作用下，将水中胶 体物质、微细悬浮物、溶解异性物、中和吸收形成絮状物，经过膜滤 挡板(20)的过滤，絮状物被拦截沉淀，消毒蓄水池使用消毒剂杀死 有害病菌，达到使用标准。
本发明无动力污水处理回收方法和装置有益效果：污水处理方式 成熟、装置不耗能、耐冲击，处理后的水质较稳定符合国家中水标准， 可广泛用于城市居民小区和公共场所的绿化、节约水资源。
