申请日2007.05.23
公开(公告)日2008.03.12
IPC分类号C02F9/10; C02F103/30; C02F1/50; C02F1/52; C02F1/66; C02F5/04; C02F11/12; C05F7/00; C02F1/02
摘要

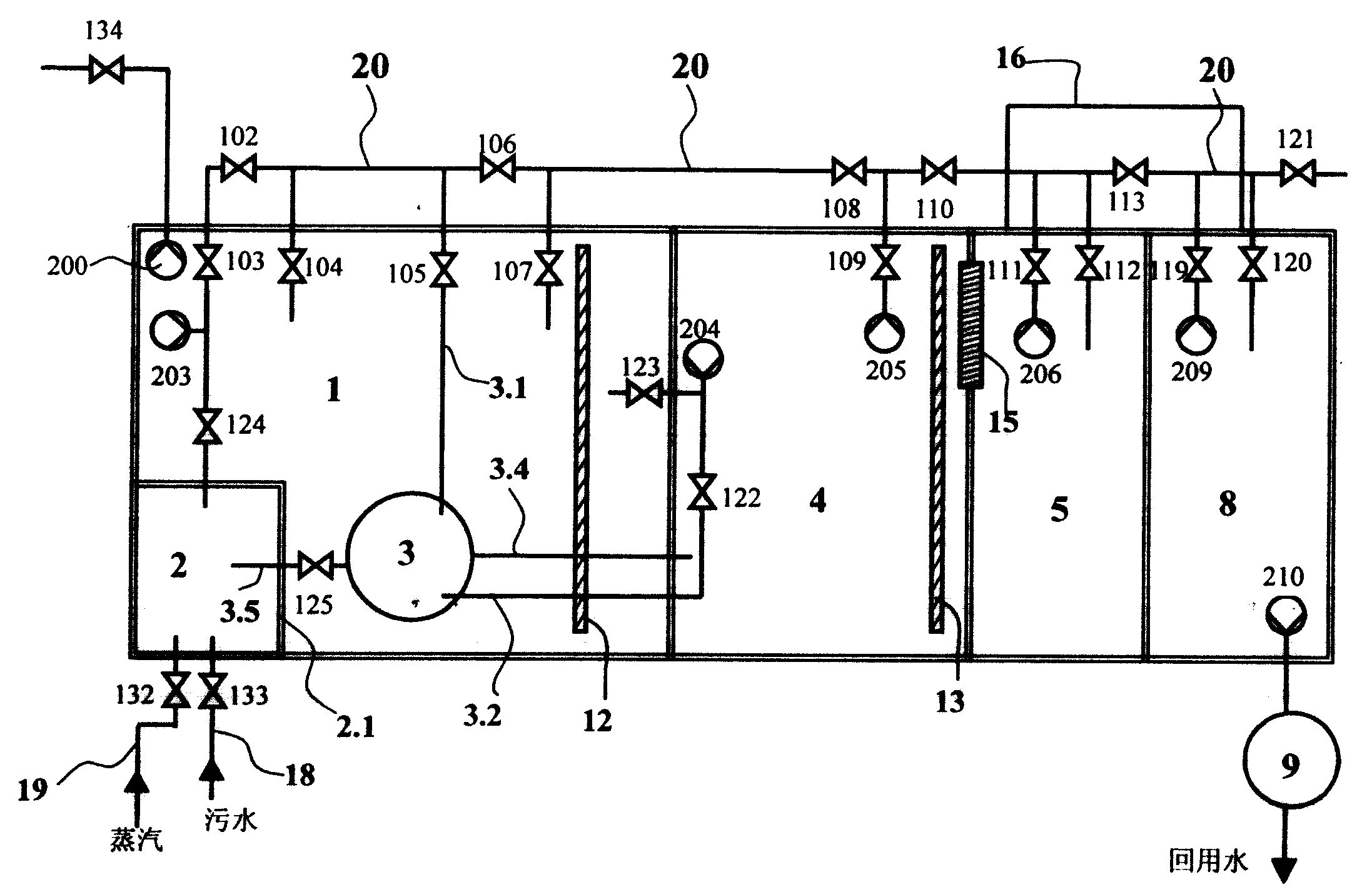

洗毛污水多循环处理装置，依次置有水处理池、沉淀池、软化中和池、回用水池。反应缶置在水处理池中或周边，并与其之间置有可溢流的隔断。旋流塔底部出水管接至反应缶，上部分水管接至沉淀池，水处理池中输送泵接至旋流塔进水管，沉淀池中输送泵接至旋流塔进水管。水处理池还置有除泥泵。沉淀池与软化中和池间有溢水口。沉淀池、软化中和池、回用水池中的输送泵接至主输水管，软化中和池与回用水池之间有连通管，回用水池置有输送泵。本实用新型可进行多级循环分次处理污水，补充少量水就满足洗毛所需要的循环水量。本实用新型设备简单而价廉，无需结构复杂、价格昂贵的过滤设备和分离设备;处理后水全部回用，处理后的干泥无有害物质，可以用作肥料或填料。
权利要求书
1.一种洗毛污水多循环处理装置，包括反应缶、旋流塔、沉淀 池，通过输水管连接，并由与输水管相连接的输送泵以及阀门控制水 的输送处理，其特征在于：依次置有水处理池、沉淀池、软化中和池、 回用水池，一反应缶置在水处理池中或者水处理池周边，该反应缶与 水处理池之间置有可以使反应缶中水充盈后溢出至水处理池的隔断， 污水管和加热管连接至反应缶，一旋流塔的底部出水管通过阀门连接 至反应缶，该旋流塔的上部分水管连接至沉淀池，水处理池中置有输 送泵，并通过阀门与主输水管连接，该主输水管通过阀门与旋流塔的 进水管相连接，在沉淀池中置有输送泵，并通过输水管与阀门连接至 旋流塔的进水管，水处理池中还置有除泥泵，沉淀池与软化中和池之 间置有溢水口，沉淀池、软化中和池、回用水池中分别置有输送泵， 并分别通过阀门与主输水管相连接，软化中和池与回用水池之间置有 使其相连通的自流管，回用水池还置有向压力塔送水的输送泵。
2.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：水处理池主输水管的管段上通过阀门连接至本水处理池的出 水管，水处理池中的输送泵还通过阀门连通一至反应缶的出水管。
3.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：沉淀池连接旋流塔进水管的输送泵，还通过阀门连通一至水 处理池的出水管。
4.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：软化中和池、回用水池各自主输水管的管段上通过阀门置有 至本池的出水管。
5.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：水处理池的除泥泵通过阀门连接至干化场的出泥管。
6.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：所述的水处理池以及沉淀池中还置有可以隔离漂浮杂质的漂 栏。
7.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：所述的旋流塔外壳由一个内空的上段圆柱体连接下段圆锥体 所构成的储存容器，其内部还置有一上小下大内空的内圆锥体，外壳 与内圆锥体之间构成分水沟，旋流塔外壳的上端置有一分水口，下端 置有一出水口，其中部沿圆切线同方向设至少一个进水口。
8.根据权利要求7所述的一种洗毛污水多循环处理装置，其特 征在于：所述的旋流塔中部沿圆切线同方向等距设置三个且高低不同 进水口。
9.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：第二水处理池与水处理池相邻设置，并在之间置有溢水口， 第二反应缶置在第二水处理池中或者第二水处理池周边，该第二反应 缶与第二水处理池之间置有可以使第二反应缶中水充盈后溢出至水 处理池的隔断，污水管和加热管连接至第二反应缶，在第二水处理池 中置有输送泵，并通过输水管与阀门连接至旋流塔的进水管，该输送 泵还通过阀门连通一段至第二反应缶的出水管。
10.根据权利要求9所述的一种洗毛污水多循环处理装置，其特 征在于：所述的第二水处理池中还置有另一输送泵，并分别通过各自 的阀门连通一段至第二反应缶的出水管，以及一段至水处理池的出水 管。
11.根据权利要求9所述的一种洗毛污水多循环处理装置，其特 征在于：主输水管通过阀门还连通至第二水处理池上的出水管。
12.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：周转池设置在沉淀池与软化中和池之间，该周转池置有输送 泵，通过阀门连接至主输水管，并在主输水管上通过阀门置有至本周 转池的出水管。
13.根据权利要求12所述的一种洗毛污水多循环处理装置，其 特征在于：沉淀池与周转池之间置有溢水口，并置有使其相连通的自 流管。
14.根据权利要求1所述的一种洗毛污水多循环处理装置，其特 征在于：第二软化中和池设置在软化中和池与回用水池之间，该第二 软化中和池置有输送泵，通过阀门连接主输水管，并在主输水管上通 过阀门置有至本第二软化中和池的出水管。
15.根据权利要求14所述的一种洗毛污水多循环处理装置，其 特征在于：软化中和池、第二软化中和池以及回用水池之间置有使其 相连通的自流管。
说明书
洗毛污水多循环处理装置
【技术领域】
本实用新型涉及一种污水处理设备，特别是一种羊毛洗涤工业中 可多循环的污水处理装置。
【背景技术】
羊毛羊绒的初加工是古老的传统行业，在人类的发展历史上形成 工业化生产，已有上千年的历史过程，有成熟的生产技术，技术进步 较慢，正因为如此该技术创新的空间较小，又容易使行业技术人员重 视不够。
在时代飞迅发展的今天，生态建设已成为第一战备资源。传统行 业生存就面临着巨大挑战，为此洗毛行业被发达国家所转移是历史的 必然。因为洗毛行业是高污染(COD高达20000～30000mg/l)、高物 耗(10～30吨水/吨毛)，投资大的行业。每个工厂少则投上千万元， 大则投几亿元，而且羊毛加工项目的污染、物耗、投资、羊毛加工质 量几项的关键点都集中在洗毛项目上。羊毛是重要的天然纤纤之一， 如棉、毛、羊绒、麻、丝，羊毛排第二位，是人们衣食住行不可缺少 的高档产品，同时关系到畜牧、农业的发展和环境建设。
洗毛污水是羊毛初步加工洗毛工序产生的废水，它的特点是排放 量大、含有成分多、处理困难。洗毛污水中主要有羊毛脂、土、羊毛 汗、粪便、草、皮屑、短纤维以及洗涤剂等。污水中土和羊毛脂含量 可搞达到20～50%，如同黄河水一样，不易沉淀，难于澄清，且容易 发酵，异味难闻。虽然目前现有技术中已有不少文献披露处理洗毛污 水设备的多种方案，如中国专利就有申请号为89104722.0、89101457.8 等数篇文献的报道。但是综观这些方案，都把提取羊毛脂作为处理污 水的技术主攻方向，不同程度地存在着设备结构复杂、投资较大、运 行费用高、污水净化效果差等问题。尽管有的方案也注意到污水处理 后回用，但却不能达到洗毛水零排放的要求，因此，在实际上得到广 泛应用、取得良好效果的较为罕见。
【发明内容】
本实用新型所要解决的技术问题是克服上述现有技术中所存在 的缺陷，提供一种构造简单，可进行多级循环的且无水排放的洗毛工 业中的污水处理装置。
本实用新型采用了下列技术方案解决了其技术问题：一种洗毛污 水多循环处理装置，包括反应缶、旋流塔、沉淀池，通过输水管连接， 并由与输水管相连接的输送泵以及阀门控制水的输送处理，其特征在 于：依次置有水处理池、沉淀池、软化中和池、回用水池，一反应缶 置在水处理池中或者水处理池周边，该反应缶与水处理池之间置有可 以使反应缶中水充盈后溢出至水处理池的隔断，污水管和加热管连接 至反应缶，一旋流塔的底部出水管通过阀门连接至反应缶，该旋流塔 的上部分水管连接至沉淀池，水处理池中置有输送泵，并通过阀门与 主输水管连接，该主输水管通过阀门与旋流塔的进水管相连接，在沉 淀池中置有输送泵，并通过输水管与阀门连接至旋流塔的进水管，水 处理池中还置有除泥泵，沉淀池与软化中和池之间置有溢水口，沉淀 池、软化中和池、回用水池中分别置有输送泵，并分别通过阀门与主 输水管相连接，软化中和池与回用水池之间置有使其相连通的自流 管，回用水池还置有向压力塔送水的输送泵。
本实用新型可进行多级循环分次处理污水过程，且无水排放。洗 毛、污水处理，以及排泥可同时进行，每天只需补充少量水满足洗毛 所需要的循环水量。
本实用新型的积极效果在于设备简单而价廉，无需结构复杂、价 格昂贵的过滤设备和分离设备;处理后的水全部回用，没有一点排放; 处理后的干泥主要成分是土、生石灰的残余物、脂化物、皮屑等杂物， 无有害物质，可以用作肥料或填料等。
