申请日2006.02.23
公开(公告)日2007.04.18
IPC分类号C02F1/00
摘要

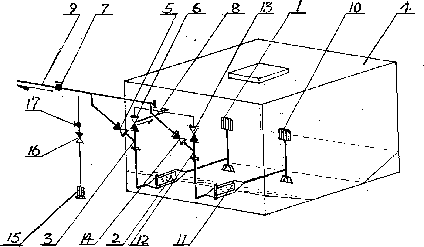

本实用新型涉及一种密封污水处理提升设备，提供一种结构简单，安装简便，无堵塞、无渗漏，外观简洁美观，占用空间小，且具有能自动反冲清除杂物的污水过滤器。技术方案：一种密封污水处理提升设备，由贮水池(4)、污水过滤器(2)、水泵(1)、球阀(7)、逆止阀(6)、三通(3)、逆止阀(5)组成，其特征在于，水泵(1)通过三通(3)分别和逆止阀(5)以及逆止阀(6)相连，又通过逆止阀(6)和污水管(8)相连，通过逆止阀(5)和排污管(9)相连。
权利要求书
1、一种新型的密封污水处理提升设备，由贮水池(4)、 污水过滤器(2)、水泵(1)、球阀(7)、逆止阀(6)、三通(3)、 逆止阀(5)组成，其特征在于，水泵(1)通过三通(3)分别和 逆止阀(5)以及逆止阀(6)相连，且通过逆止阀(6)和污水 管(8)相连，通过逆止阀(5)和排污管(9)相连。
说明书
一种新型的污水处理提升设备
技术领域
本实用新型涉及污水处理提升设备。
背景技术
通常的污水处理提升设备是将污水管中的污水通过由逆止 阀、污水过滤器组成的输入管路直接进入贮水池，当贮水池水位 达到额定高度时，控制系统自动启动水泵，通过由球阀、逆止阀 等组成的输出管路将贮水池中的水经污水排出口排出室外，污水 过滤器中的杂物积累一段时间后，需经人工将其清理，十分费功 夫。同时污水通过输入管路进入贮水池，通过输出管路将贮水池 中的水排出室外，需有两条管路来完成，使设备成本较高。
发明内容
本实用新型的目的在于提供一种新型的密封污水处理提升 设备，它由贮水池(4)、污水过滤器(2)、水泵(1)、球阀(7)、 逆止阀(6)、三通(3)、逆止阀(5)组成，其特征在于，水泵 (1)通过三通(3)分别和逆止阀(5)及逆止阀(6)相连，且 通过逆止阀(6)和污水管(8)相连，通过逆止阀(5)和排污 管(9)相连。
本实用新型的优点是将污水处理设备中，从污水管到贮水池 的输入管路以及连接贮水池和排污管之间的输出管路综合成一 条管路，同时完成贮水和排水的功能。减少了管路的长度、降低 了设备的成本、减少设备的占用空间，使外观简洁美观，尤其是 原先要用手工清理的污水过滤器，现在可以用水泵给出的有压水 将污水过滤器中暂存的杂物反冲出去，通过排污管自动地排出室 外，当设置两台以上水泵时，水泵可进行自动切换，不影响污水 向贮水池的流入。
