申请日2007.05.22
公开(公告)日2008.04.02
IPC分类号B01J19/08
摘要
水处理、油处理兼用等离子电离反应设备，解决处理污水或油时消耗电力大，电极磨损严重的缺点;水处理、油处理兼用等离子电离反应设备，第二电极安装在第一电极外围，在第一、第二电极相向表面上安装由非金属材质绝缘层和结晶性电体依次重叠构成的第一、第二催化反应层或非金属材质绝缘层与结晶性电体层之中一个构成，或者第一、第二催化反应层中，其中一层是由非结晶性层和结晶性电体层之中一层构成，第一、第二电极也可以制成平板矩形，在第一、第二催化反应层之间的放电区域内安装第三催化反应层，优点：用低消耗电力处理污水、废油获得净水和燃料油，使电极磨损达到最小化，延长电极使用寿命。
权利要求书
1.水处理、油处理兼用等离子电离反应设备，其特征在于在第一电极 等距离的外围安装第二电极，第一电极与第二电极之间的等距离构成水、 油路，即放电区域，在第一电极、第二电极相向面上安装第一、第二催化 反应层。
2.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：放电区域内安装第三催化反应层。
3.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第一、第二催化反应层是由非金属材质绝缘层和结晶性电体 层依次重叠安装或是非金属材质绝缘层与结晶性电体层之中一个构成，
4.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第一、第二催化反应层制成长三角，尖锥形、圆顶状的刷针 结构。
5.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第一、第二催化反应层中，其中一层是由非金属材质绝缘层 和结晶性电体层之中一层构成，
6.根据权利要求2所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第三催化反应层是由小球形电体或导电体构成，
7.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第一、第二电极制成同轴气缸形。
8.根据权利要求3所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：结晶性电体表面制成压纹结构或尖锥形结构。
9.根据权利要求1、2所述的水处理、油处理兼用等离子电离反应设 备，其特征在于：第一、第二电极制成平板矩型结构。
10.根据权利要求1所述的水处理、油处理兼用等离子电离反应设备， 其特征在于：第二电极外面安装具有水或油的输入口和输出口的反应设备 机壳。
说明书
水处理、油处理兼用等离子电离反应设备
技术领域：本发明创造是用于处理废油变成燃料油或处理污水变成净 水的处理水、油的设备。
背景技术：随着产业高度发展，对水质的污染现状逐渐地成为急待解 决的重大问题，对此，世界各国为保护环境，不仅制定有关法规并建立管 理机构，而且采取消除污染环境物质和减少发生源的措施。尽管如此，至 今为止，使用合成洗剂的趋势仍然增长，造成水质严重污染，使人感到很 大的忧虑，虽然最近因取得减少环境污染及提高功能的技术发展，相当大 的部分解除了过去人们对水质污染的忧虑，但是水质污染仍然成为主要问 题。
要想使任何性质的表面活性洗剂不导致水质污染，必须把含有洗剂的 下水送排水处理场净化后放流到江河，但现在的下水处理能力还是微弱的 状态，所以不可避免江河产生污染。
因此，用杀菌洗净剂代替合成洗剂，利用电解水的所谓无洗剂洗涤方 法被提出。无洗剂洗涤方法是用电解水，利用碱性电解水能去掉蛋白质和 酸性电解水能杀菌的作用。
这种无洗剂洗涤方法是把带着多种频率交流或直流、脉冲接上两条电 极，破坏水的绝缘耐力，用消耗电力来分解水。
这种方法比水化为离子化的方式有消耗更多电力的缺点;还有持续接 上高电能时有电极磨损很大的缺点，因此电场不稳，电极的磨损越严重。
发明内容：本发明创造的目的是提供一种处理污水时用低消耗电力高 效能的产生碱性水和酸性离子水及臭氧水及在处理油时通过稳定的发光放 电，能把油化为低分子量的及减少电极的磨损的水处理、油处理兼用等离 子电离反应设备;本发明创造的目的是通过下述技术方案实现的：

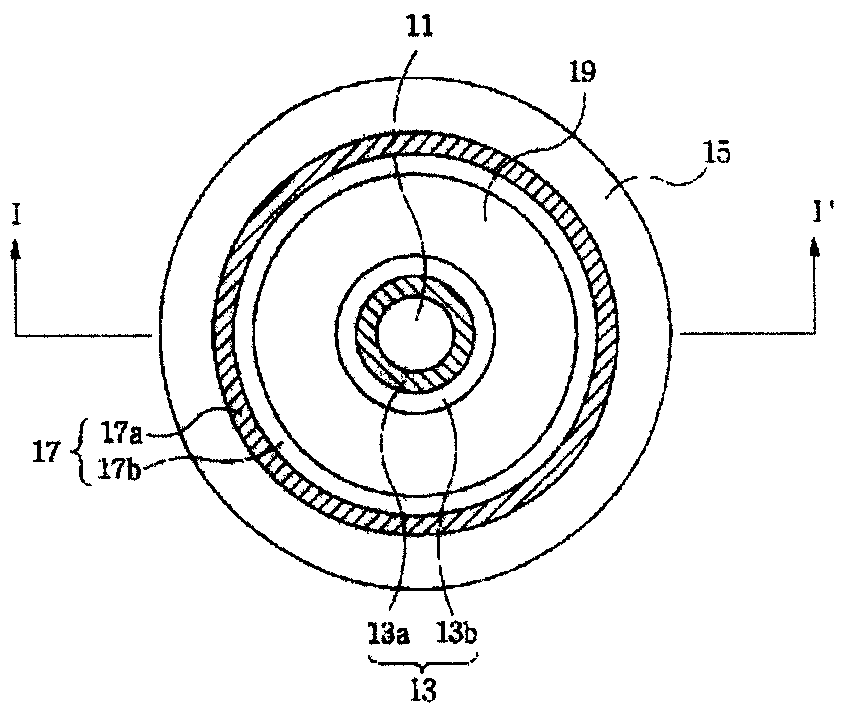

水处理、油处理兼用等离子电离反应设备，在第一电极等距离的外围 安装第二电极，第一电极与第二电极之间的等距离构成水、油路，即放电 区域，在第一电极、第二电极相向面上安装第一、第二催化反应层。
放电区域内安装第三催化反应层。
第一、第二催化反应层是由非金属材质绝缘层和结晶性电体层依次重 叠安装或是非金属材质绝缘层与结晶性电体层之中一个构成，
第一、第二催化反应层制成长三角，尖锥形、圆顶状的刷针结构。
第一、第二催化反应层中，其中一层是由非金属材质绝缘层和结晶性 电体层之中一层构成，
第三催化反应层是由小球形电体或导电体构成，
第一、第二电极制成铜轴气缸形。
结晶性电体表面制成压纹结构或尖锥形结构。
第一、第二电极制成平板矩型结构。
第二电极外面安装具有水或油的输入口和输出口的反应设备机壳。
本发明创造的优点：使用水处理、油处理兼用等离子电离反应设备处 理水时其优点是：
因为装有第一、第二、第三催化反应层让放电效能发生极大化，用低 消耗电力高效能的产出碱性水和酸性离子水及臭氧水;因有催化反应层， 电极不直接接触水和油，所以电极的磨损减少到最小化，延长电极使用寿 命;等离子电离的水中放电能消灭各种有害菌，提高饮用水的质量。
使用水处理、油处理兼用等离子电离反应设备处理油时其优点是：把 汽油、煤油、机油、废油等变化为低分子量化，最后，把所有油料及废油 变成气体，作为燃料油;放电形态不是电晕放电或电子流(Streamer)形态， 而是稳定的管道上的等离子电离放电形态，因此用低消耗电力能分解多量 的油类;经放电后的油分子变成离子化或活性化的低分子碳氢化合物的结 合体，在冬天能使汽车容易启动;低分子量的油燃烧产生烟尘量减少到最 少化;如将本设备用在按温度的比重差来分离油的精馏塔能制造和加工更 多的高级气体和油。利用电的放电能量用动物液体油脂可以生产出供暖燃 料和供暖气体。
