强制回流双面导流式污水处理池

发布时间:2018-12-17 9:19:34  中国污水处理工程网

  申请日2006.11.23

  公开(公告)日2007.05.16

  IPC分类号C02F3/12

  摘要

  本发明提出了一种强制回流的双面导流式污水处理池。它主要由处理池、曝气设备、前、中、后导流板组成。在中导流板及后导流板之间的夹缝下端内设置了强制回流第一喷管;在前导流板的前面增设了一个辅助导流板,在前导流板与辅助导流板之间的夹缝下端内设置了强制回流第二喷管,喷管连接一个压缩空气源或者带压力的水源。喷管的位置应位于夹缝下端向上1~10cm和夹缝上端水面向下2~10cm之间,喷管安装在前、后导流板上,以便于随导流板上下左右调节。压缩空气源及带压水源的压力为0.05~3Mpa。本发明可以快速主动、方便地调节活性污泥的回流量,极大地提高了导流式污水处理的效率及质量,特别是大容量处理污水具有显具效果。

   权利要求书

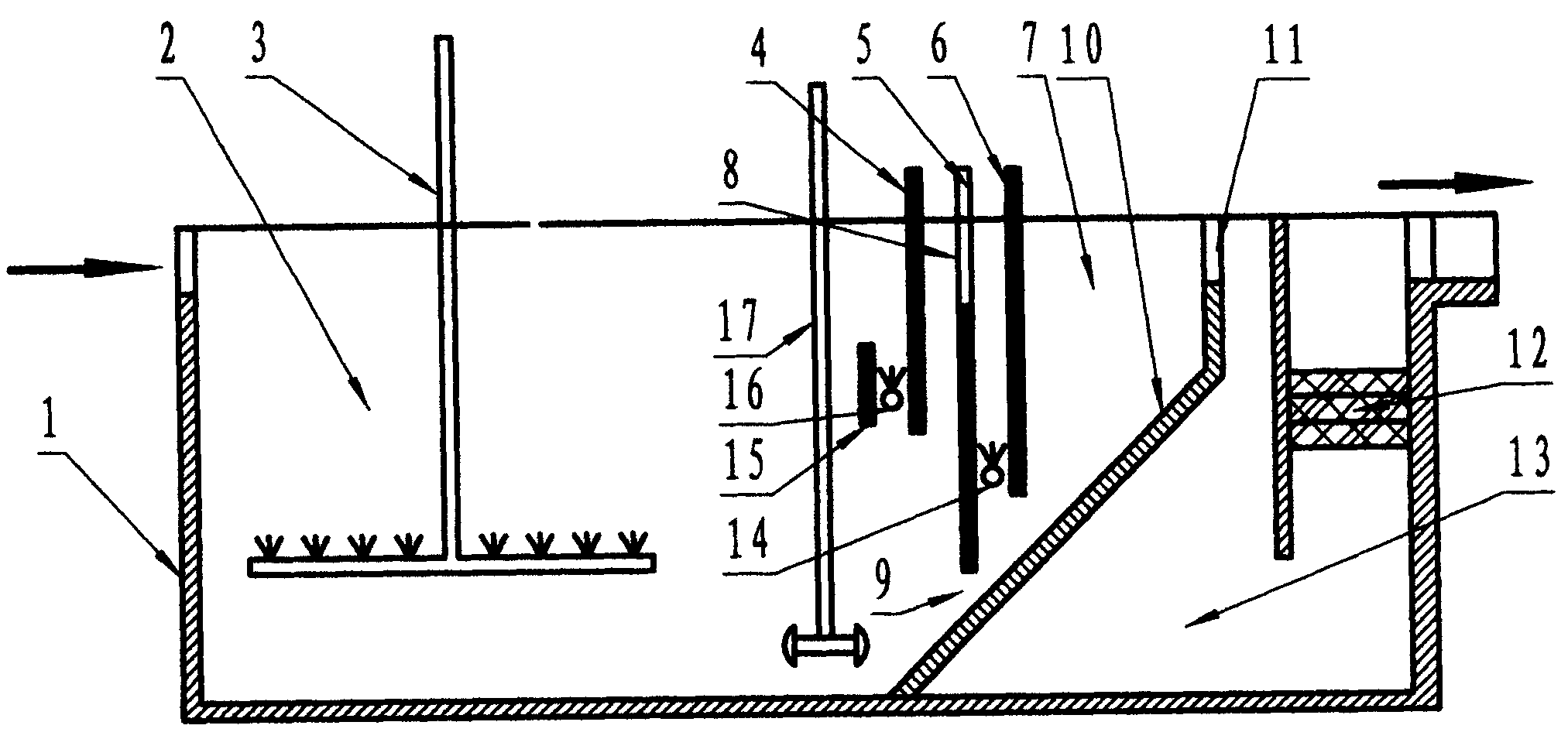

  1、一种强制回流的双面导流式污水处理池,它主要由处理池(1)、曝气设 备(3)、可调上下升降及水平移动的前、中、后导流板(4)、(5)、(6)组成, 其特征是在中导流板(5)及后导流板(6)之间的夹缝下端内设置了第一喷管 (14);在前导流板(4)的前面增设了一个辅助导流板(15),在前导流板(4) 与辅助导流板(15)之间的夹缝下端内设置了第二喷管(16),喷管连接一个压 缩空气源或者带压力的水源;第一喷管14和第二喷管(16)可以单独使用,或 者联合使用。

  2、根据权利要求1所述的强制回流的双面导流式污水处理池,其特征在于 喷管可以是在一水平设置管上钻若干小孔形成,或者在水平设置管上开一条窄 缝形成。

  3、根据权利要求1所述的强制回流的双面导流式污水处理池,其特征在于 喷管的安装位置应位于夹缝下端向上1~10cm和夹缝上端水面向下2~10cm之 间,喷管安装在前、后导流板上,以便于随导流板上下左右调节。

  4、根据权利要求1所述的强制回流的双面导流式污水 处理池,其特征在于 与喷管相连的压缩空气源或带压水源的压力为0.05~3Mpa。

  说明书

  强制回流的双面导流式污水处理池

  技术领域

  本发明涉及的是污水处理设备,特别是强制回流的双面导流式污水处理池。

  背景技术

  人类的生产和生活过程中产生大量污水,它不仅污染了我们的生存环境, 也减少了地球上的水的资源,人们在污水处理的过程中积累了大量的实践经验, 也发明和创造了一些优秀的治理技术和方法。活性污泥法是世界各国应用最广 的一种二级生物污水处理工艺。它利用各种活性污泥可吸附、氧化、分解污水 中的污染物达到净化水的目的。传统的处理流程是将污水首先导入第一沉降池 预沉降处理,而后进入曝气池进行生化处理,然后进入第二沉降池进行沉降, 达到清浊分流。下沉的一部分活性污泥通过回流管道泵回到曝气池,第二沉降 池的上层清水经集水糟排出。这种技术一般多用于大中型污水处理工程,它的 特点是处理水量大,出水质量好,负荷力高。但是其建设投资大,处理设施的 容积大,占地面积大,耗能高,操作复杂,运行管理费用高。由于其活性污泥 的回流需要通过回流泵来完成,破坏了活性污泥的生物活性,从而降低了处理 效率,延长了污水处理周期,增大了设备投资。

  中国专利(ZL98121863.6)提出双面导流式污水处理设备。它采用导流板 结构,实现了污泥的自动回流,与传统工艺相比,不用污泥回流管线机械传送 回流污泥,不会破坏污泥絮状活性,提高了处理效率,缩短了处理时间,减少 了占地面积。但是结构比较简单,导流板不能调节,不能适应多工况,变流量 的污水处理工程的多种要求。

  中国专利(申请号为200620098942.9)提出了一种能适应多工况,变流量 的导流板可调的双面导流式污水处理器,它虽然前、中、后三块导流板上下左 右均可调,任意改变回流量及停留时间,但在前、中、后三块导流板之间形成 回流所需要负压是靠污水自然流动形成的。该负压形成值很小,特别是大容量 的处理池回流特别缓慢,不能满足生产实际需要。

  发明内容

  本发明提出一种能够解决大容量的污水处理池回流特别缓慢,不能满足生 产实际需要的强制回流的双面导流式污水处理池。

  本发明是这样实现的。它主要由处理池、曝气设备、可调上下升降及水平 移动的前、中、后导流板组成。在中导流及后导流之间的夹缝下端内设置了第 一喷管;在前导流板的前面增设了一个辅助导流板,在前导流板与辅助导流板 之间的夹缝下端内设置了第二喷管,喷管连接一个压缩空气源或者带压力的水 源。喷管可以是在一水平设置管上钻若干小孔形成,也可以在水平设置管上开 一条窄缝形成。喷管的位置应位于夹缝下端向上1~10cm和夹缝上端水面向下 2~10cm之间,喷管安装在前、后导流板上,以便于随导流板上下左右调节。 压缩空气源及带压水源的压力为0.05~3Mpa。

  本发明的工作过程是这样的。当经粗处理的污水进入导流池内,首先进入 曝气区,经曝气设备进行曝气,产生的活性污泥悬浮在水中,然后经中导流板 与导流池内置斜面形成的回流口进入沉降区,在沉降区内污泥一方面在自重的 作用下可沿斜面平衡流到斜面下端,另一方面未沉降的悬浮在污水中的活性污 泥在强制回流第一喷管作用下沿中、后导流板夹缝回流,经中导流板上部溢流 口进入前导流板与中导流板的夹缝中,再进入曝气区,为增加效果,在前导流 板下端增设了第二强制回流喷管和辅助导流板,在第二强制回流喷管作用下, 回流的活性污泥更快地进入曝气区。调节压缩空气或压力水的压力及流量就可 方便地调节回流活性污泥的多少。

  本发明由于增设了强制回流喷管,可以快速主动、方便地调节活性污泥的 回流量,极大地提高了导流式污水处理的效率及质量,特别是大容量处理污水 具有显具效果。
