申请日2006.02.16
公开(公告)日2006.07.26
IPC分类号B01D61/14; C02F1/44
摘要
本发明提供了一种双膜法水处理系统，它包括预处理单元和脱盐单元，在预处理单元后脱盐单元前，设有压力储液罐，预处理单元向压力储液罐提供进液，压力储液罐向脱盐单元提供料液，压力储液罐还向预处理单元提供反冲液。本发明使能量储存在压力储液罐中，并据此向脱盐单元连续输送料液、向预处理单元提供反冲液。本发明还提供了一种建立在上述水处理系统上的双膜法水处理方法。该方法利用压力贮液罐的储压和被关闭进液阀支路的预处理装置因排污阀打开造成的压降而产生的压力差来实施瞬时的脉动反洗，反洗速度快，反冲液用量少，工艺简单、可靠，适用于采用连续双膜法水处理系统中，同时该压力贮液罐还作为后续脱盐单元的连续供料液系统。
权利要求书
1、一种双膜法水处理系统，包括预处理单元和脱盐单元，其特征 在于预处理单元包括一路或若干路并联的预处理支路，支路上设有预 处理装置，在预处理单元后脱盐单元前，设有压力储液罐，预处理单 元向压力储液罐提供进液，压力储液罐向脱盐单元提供料液，压力储 液罐还向预处理单元提供反冲液。
2、如权利要求1所述的一种双膜法水处理系统，其特征在于所 述压力储液罐是气密封的储有一定气压的储液罐。
3、如权利要求1所述的一种双膜法水处理系统，其特征在于所 述压力储液罐是气密封的储液罐，储液罐内设有具有一定气压的储气 袋。
4、如权利要求1、2或3所述的一种双膜法水处理系统，其特征 在于所述预处理装置采用超滤或微滤过滤组件。
5、如权利要求1、2或3所述的一种双膜法水处理系统，其特征 在于所述脱盐单元中的脱盐部件采用反渗透膜元件或纳滤膜元件。
6、如权利要求1、2或3所述的一种双膜法水处理系统，其特征 在于它还包括由时间继电器、中间继电器构成的或者由PLC自动控 制元器件构成的、控制预处理单元排污阀进液泵开关的控制电路。
7、一种双膜法水处理方法，其特征在于它利用权利要求1所述 的双膜法水处理系统，并包括以下步骤：
利用压力储液罐中的气压向脱盐单元提供料液;
间隔一定时间关闭或轮换关闭预处理支路的预处理装置进液阀， 并同时打开被关闭进液阀支路的预处理装置排污阀，利用压力储液罐 中的气压向被关闭进液阀支路预处理装置提供反冲液，在反冲洗一定 时间后，打开被关闭进液阀支路的预处理装置进液阀，冲洗一定时间 后，关闭被冲洗支路的预处理装置排污阀，该支路恢复到正常运行。
说明书
一种双膜法水处理系统及水处理方法
技术领域
本发明涉及一种双膜法水处理系统及水处理方法。
背景技术
采用双膜法工艺是目前国际及国内积极研究的一个新工艺。主要 是采用膜过滤作为反渗透或纳滤前的预处理单元，可使反渗透或纳滤 的进水水质比常规预处理有较大提高并且出水水质稳定，使反渗透或 纳滤膜元件的运行寿命提高，系统运行周期延长，设计参数提高。对 于采用膜过滤的预处理单元，需要定时反洗来维持预处理单元的长期 运行通量。目前所采用的反洗方法都是在预处理单元出口设置一个过 渡水箱，预处理单元滤出液放入该水箱，水箱出口一般设置一台反洗 泵，向预处理单元提供反洗液。再设置一台中间增压泵，通过泵将预 处理单元滤出液输送到反渗透或纳滤系统中。与常规预处理工艺相 比，增加了中间增压泵，也就增加了能耗及中间污染的机会。
发明内容
本发明首先所要解决的技术问题是提供一种与以往技术相比节 省能耗的一种双膜法水处理系统。为此，本发明采用以下技术方案： 它包括预处理单元和脱盐单元，预处理单元包括一路或若干路并联的 预处理支路，支路上设有预处理装置，在预处理单元后脱盐单元前， 设有压力储液罐，预处理单元向压力储液罐提供进液，压力储液罐向 脱盐单元提供料液，压力储液罐还向预处理单元提供反冲液。本发明 使能量储存在压力储液罐中，并据此向脱盐单元连续输送料液、向预 处理单元提供反冲液。与以往的双膜法水处理系统相比，节省了中间 增压泵，降低了能耗及中间污染的机会。
本发明另一个所要解决的技术问题是提供一种节省能耗的双膜 法水处理方法。为此，本发明采用以下技术方案：它利用前述双膜法 水处理系统，并包括以下步骤：
利用压力储液罐中的气压向脱盐单元提供进液;
间隔一定时间关闭或轮换关闭预处理支路的预处理装置进液阀， 并同时打开被关闭进液阀支路的预处理装置排污阀，利用压力储液罐 中的气压向被关闭进液阀支路预处理装置提供反冲液，在反冲洗一定 时间后，打开被关闭进液阀支路的预处理装置进液阀，冲洗一定时间 后，关闭被冲洗支路的预处理装置排污阀，该支路恢复到正常运行。
本发明提供的水处理方法利用压力贮液罐的储压和被关闭进液 阀支路的预处理装置因排污阀打开造成的压降而产生的压力差来实 施瞬时的脉动反洗，反洗速度快，反冲液用量少，工艺简单、可靠， 适用于采用连续双膜法水处理系统中，同时该压力贮液罐还作为后续 脱盐单元的连续供料液系统，使双膜法工艺的能耗降低。

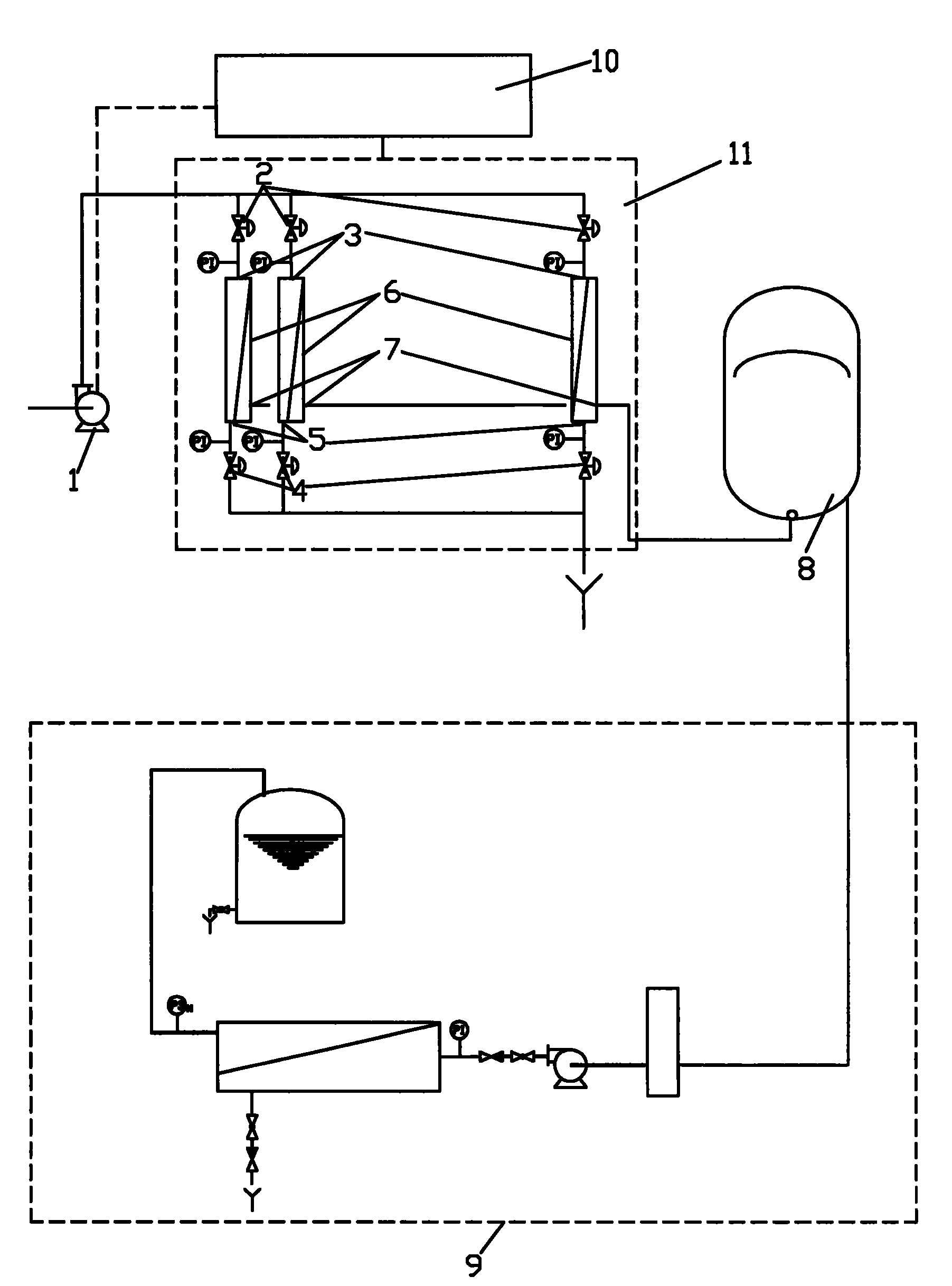

以下将结合附图对本发明作详尽的说明。但这些说明不应被理解 为对本发明保护范围的限制。
