申请日2005.05.31
公开(公告)日2005.10.21
IPC分类号F04B47/00
摘要
Abstract_Original: 一種污水式幫浦馬達繞組改良，該馬達係配置於一污水式幫浦本體內以傳動一葉輪，將由進水端導入之污水經濾網由出水端導出;前述該馬達由一定子及於定子內轉動之轉子，配置於上述污水式幫浦本體內所構成，於該定子繞線槽中利用防水線繞設形成馬達繞組，以驅動轉子轉動，搭配填充水於該污水式幫浦本體內為水冷卻散熱，以構成污水式幫浦馬達結構，藉以改善絕緣油污染、漆包線繞組於水冷卻易受潮爆炸等問題。
權利要求書
1、一種污水式幫浦馬達繞組改良，包括：一污水式幫浦本體，具進水端與出水端;裝在上述污水式幫浦本體之濾網;裝在上述污水式幫浦本體之葉輪;裝在上述污水式幫浦本體以傳動葉輪運轉之馬達，具有：裝在上述污水式幫浦本體內之定子，具有多數繞線槽;繞設於該繞線槽之防水性繞組;裝在上述污水式幫浦本體並於定子內轉動之轉子;及，充填於污水式幫浦本體內以水冷卻散熱之冷卻液。
2、如申請專利範圍第1項所述之污水式幫浦馬達繞組改良，其中，該防水性繞組係由防水線繞設於繞線槽組成。
3、如申請專利範圍第1項所述之污水式幫浦馬達繞組改良，其中，該冷卻液係為水。
4、一種污水式幫浦馬達繞組改良，該馬達係配置於一污水式幫浦本體內以傳動一葉輪，並搭配濾網將由進水端導入之污水 由出水端導出，該污水式幫浦馬達包括：裝在上述污水式幫浦本體內之定子，具有多數繞線槽;繞設於該繞線槽之防水性繞組;裝在上述污水式幫浦本體並於定子內轉動之轉子;及，充填於污水式幫浦本體內以散熱之冷卻液。
5、如申請專利範圍第4項所述之污水式幫浦馬達繞組改良，其中，該防水性繞組係由防水線繞設於繞線槽組成。
6、如申請專利範圍第4項所述之污水式幫浦馬達繞組改良，其中，該冷卻液係為水。
說明書
本創作之污水式幫浦馬達繞組改良，尤指一種具無污染性及繞組防潮、防爆之污水式幫浦馬達。
已知，目前於養殖漁業、農業灌溉、家庭污水、下水道等污水，多是透過污水式幫浦以汲取污水排放，且多為沉水式配置應用，在馬達的設計及配置上將直接反應幫浦於污水之汲取排放，所以有良好的馬達設計及結構，將會提昇污水式幫浦之實用性。
習知污水式幫浦，主要具有一本體，及裝在本體內之馬達、旋葉與濾網，其中該污水幫浦配置之馬達，多採用漆包線繞設於定子繞線槽以形成馬達繞組，配合於污水式幫浦本體內充填絕緣油以散熱。惟，作用散熱功能之絕緣油，常於污水幫浦使用時日久或密封品質不良等外部因素，產生洩漏造成油污染漁塭、農田或下水道，清理不易且易因陽光曝曬產生異味。
又，於該污水式幫浦馬達中若不以絕緣油充填散熱，雖可避免絕緣油洩漏造成之污染問題，但，該馬達繞組之漆包線將因長期受潮，進而腐蝕，而有導致短路爆炸之危險。
本新型之主要目的之一，在提供一種污水式幫浦馬達繞組改良，主要利用防水線於該馬達定子繞設形成馬達繞組，搭配填充水於該污水式幫浦本體內為水冷卻散熱，以構成具無污染性及繞組防潮、防爆之污水式幫浦馬達結構，對於污水式幫浦，具有改善絕緣油污染、漆包線繞組於水冷卻易受潮爆炸等問題。
為達上述之目的，本新型提供之污水式幫浦馬達繞組改良，包括有：一污水式幫浦本體，具進水端與出水端;裝在上述污水式幫浦本體之濾網;裝在上述污水式幫浦本體之葉輪;裝在上述污水式幫浦本體以傳動葉輪運轉之馬達，具有：裝在上述污水式幫浦本體內之定子，具有多數繞線槽;繞設於該繞線槽之防水性繞組;裝在上述污水式幫浦本體並於定子內轉動之轉子;及，充填於污水式幫浦本體內以水冷卻散熱之冷卻液。在本新型一較佳實施例中，該防水性繞組係由防水線繞設組成。
在本新型一較佳實施例中，該冷卻液係為水。
請參閱以下有關本新型實施方式一較佳實施例之詳細說明及其附圖，將可進一步瞭解本新型之技術內容及其目的功效。
茲有關本新型之技術內容及詳細說明，現配合圖式說明如下：請參閱第一、二、三圖所示，係本新型之污水式幫浦馬達繞組改良之結構示意圖。如圖所示：本新型之污水式幫浦馬達繞組改良包括有：一污水式幫浦本體1，具進水端11與出水端12，裝在上述污水式幫浦本體1之濾網2及葉輪3，以及裝在上述污水式幫浦本體1以傳動葉輪3運轉之馬達4，以構成具無污染性及繞組防潮、防爆之污水式幫浦及其馬達結構改良，以因應養殖漁業、農業灌溉等配置安全使用。
該污水式幫浦本體1，具有由上、下罩蓋13、14封密之第一室15，以其連通進水端11與出水端12之第二室16，前述第一室15提供上述馬達4配置，馬達4之轉子44軸心則經防漏設計貫穿延伸於第二室16，以傳動配置於第二室16內之上述葉輪3。
所述之馬達4，包括有：一裝在上述污水式幫浦本體1內之定子41，並設有多數繞線槽42，以繞設一防水性繞組43，以及一裝在上述污水式幫浦本體11內並於定子41內轉動之轉子44，另於該污水式幫浦本體11內進一步充填水冷卻散熱之冷卻液45，提供上述馬達4運轉時之熱發散。
上述該繞設於繞線槽42之防水性繞組43，於本創作一具體實施例結構中，係採用防水線繞設組成。該防水線係指於漆包線外層塗覆有防水層形成之鐵心繞線。
上述該充填於污水式幫浦本體11內進行水冷卻散熱之冷卻液45，於本創作一具體實施例結構中，係指直接採用水來充填。
由於上述污水式幫浦馬達中，以防水線繞設於繞線槽42形成定子41上防水性繞組43，以搭配於污水式幫浦本體11內之水冷卻散熱，如此，提供了良好的繞組防潮性，以改善習知污水幫浦馬達之漆包線繞組於水冷卻易受潮、腐蝕而短路爆炸等危險與問題。
同時，以水充填於該污水式幫浦本體內為水冷卻散熱，該冷卻液易於取得、成本低又易於製造及完全不具污染性，藉以改善習知污水幫浦馬達之絕緣油散熱易因洩漏造成污染，影響或更甚者造成養殖漁獲死亡與農產品無法生長，或者受污染等問題。
上列詳細說明係針對本新型之一可行實施例之具體說明，惟該實施例並非用以限制本新型之專利範圍，凡未脫離本新型技藝精神所為之等效實施或變更，例如：等變化之等效性實施例，均應包含於本案之專利範圍中。
綜上所述，本案不但在系統架與運作型態上確屬創新，並能較習用物品增進上述多項功效，應已充分符合新穎性及進步性之法定新型專利要件，爰依法提出申請，懇請貴局核准本件新型專利申請案，以勵創作，至感德便。

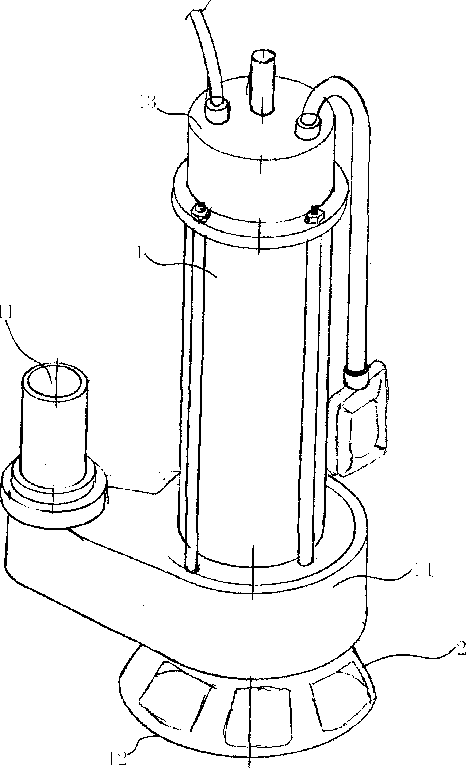

第一圖為本新型一實施例之斜視圖。
第二圖為本新型一實施例之組合剖視圖。
第三圖為本新型一實施例之馬達繞組剖視圖。
