申请日2006.10.19
公开(公告)日2008.11.19
IPC分类号C02F3/12; C02F3/30; C02F3/00
摘要

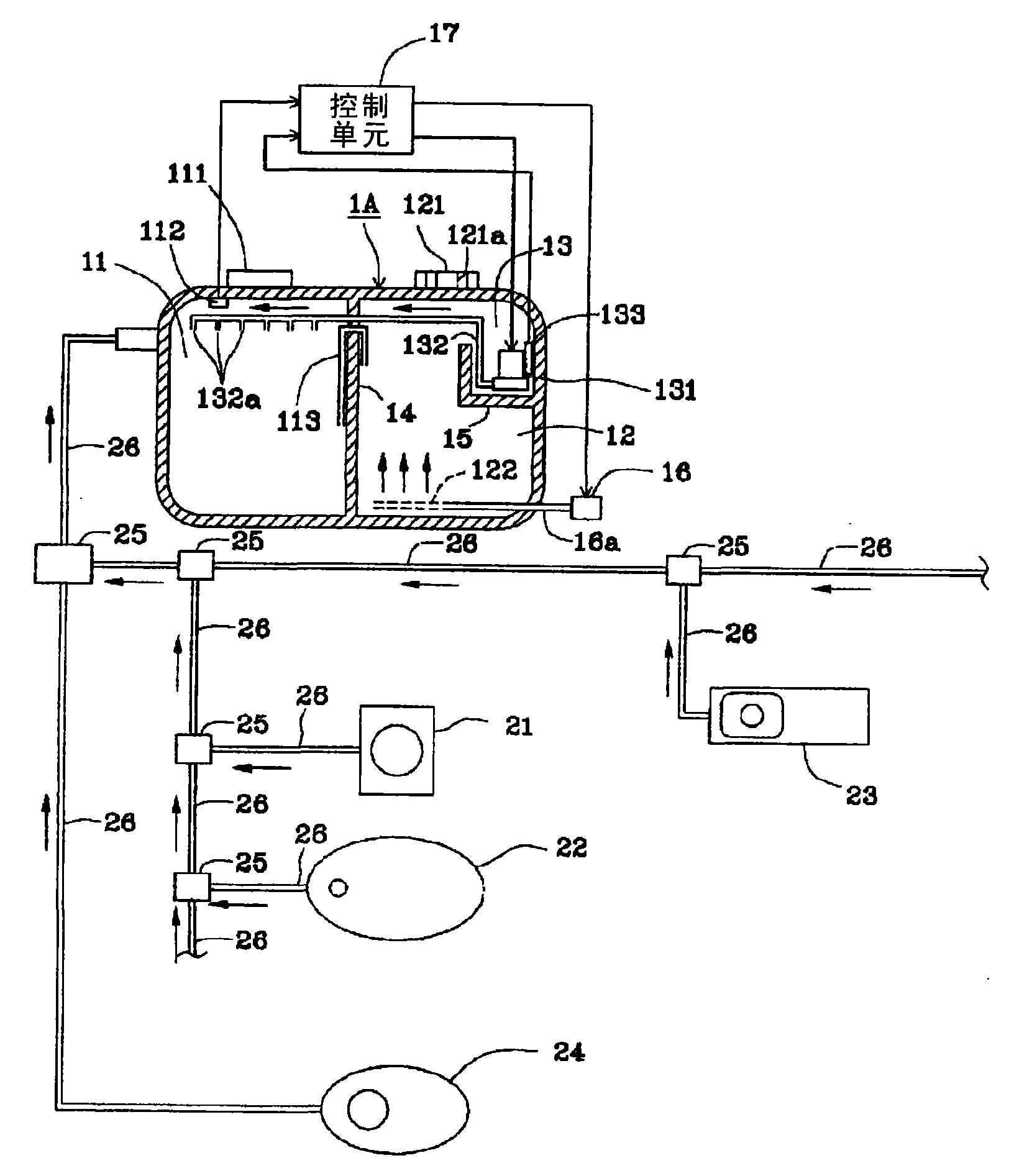

本发明提供一种废水处理装置以及废水处理方法。在处理槽(11)中，利用微生物对流入的原水进行第一有机物分解处理。曝气槽(12)通过隔壁(14)与处理槽(11)区分开，对从处理槽(11)流入的处理槽(11)的处理水进行曝气处理和利用微生物的第二有机物分解处理。上澄水返送机构将从曝气槽(12)的处理水中除去了污泥、沉淀固形物、以及上浮固形物后得到的上澄水从曝气槽返送回处理槽。
权利要求书
1.一种废水处理装置，其特征在于，包括：
处理槽(11)，利用微生物对流入的原水进行第一有机物分解处理;
曝气槽(12)，通过第一隔壁(14)与该处理槽区分开，对从所述处 理槽流入的所述处理槽的处理水进行曝气处理和利用微生物的第二有机物 分解处理;以及
上澄水返送机构，将从该曝气槽的处理水中除去了污泥、沉淀固形 物、以及上浮固形物后得到的上澄水从所述曝气槽返送回所述处理槽。
2.如权利要求1所述的废水处理装置，其特征在于，
所述上澄水返送机构包括洒水装置(132a)，该洒水装置用于向所述 处理槽喷洒所述上澄水。
3.如权利要求1所述的废水处理装置，其特征在于，
在所述曝气槽的上部设置有开口(121a)。
4.如权利要求2所述的废水处理装置，其特征在于，
所述有机物分解处理、所述曝气处理、以及所述上澄水返送处理采用 不向外部排放排放水的封闭方式。
5.如权利要求1所述的废水处理装置，其特征在于，
所述上澄水返送机构包括：
分离槽(13)，在所述曝气槽内的上部由第二隔壁(15)分隔而成， 从所述曝气槽的处理水中分离出所述上澄水;
泵(131)，设置在该分离槽内;以及
返送管道(132、132′)，连结在所述分离槽与所述处理槽之间，通过 所述泵将所述上澄水从所述分离槽返送回所述处理槽。
6.如权利要求5所述的废水处理装置，其特征在于，
所述返送管道(132)配置在所述曝气槽的内部和所述处理槽的内 部。
7.如权利要求5所述的废水处理装置，其特征在于，
所述返送管道132′配置在所述曝气槽和所述处理槽的外部。
8.如权利要求7所述的废水处理装置，其特征在于，
所述上澄水返送机构包括：
分离槽(13′)，在所述曝气槽内的上部由第二隔壁(15)分隔而成， 从所述曝气槽的处理水中分离出所述上澄水;以及
返送管道(132′)，连结在所述分离槽与所述处理槽之间，将所述上 澄水从所述分离槽返送回所述处理槽;
所述废水处理装置还在所述返送管道的中途具有上澄水贮存槽 (18)，并在该上澄水贮存槽的上部设置有开口(184a)和泵(181)。
9.如权利要求7所述的废水处理装置，其特征在于，
还包括排放管道(32)，该排放管道与所述返送管道连结，用于进行 外部排放。
10.如权利要求9所述的废水处理装置，其特征在于，
还在所述返送管道与所述排放管道的分叉点处设置有切换阀(31)。
11.如权利要求7所述的废水处理装置，其特征在于，
还包括原水贮存槽(41)，该原水贮存槽贮存所述原水和来自所述返 送管道的上澄水并将其送入到所述处理槽内。
12.如权利要求11所述的废水处理装置，其特征在于，
所述原水贮存槽设置在低于所述处理槽和所述曝气槽的位置处，所述 原水贮存槽具有扬水泵。
13.如权利要求7所述的废水处理装置，其特征在于，
通过将所述返送管道组装到原水管道(52a、52b、52c、52d)上而将 所述上澄水返送回所述原水，所述原水管道使所述原水流入到所述处理槽 内。
14.如权利要求13所述的废水处理装置，其特征在于，
在所述返送管道上设置有喷出部(61)，该喷出部用于向所述原水管 道喷出所述上澄水。
15.如权利要求14所述的废水处理装置，其特征在于，
在所述喷出部上设置有自进喷出部，该自进喷出部具有软管(62a) 和喷出喷嘴(62b)。
16.如权利要求1所述的废水处理装置，其特征在于，包括：
状态检测传感器(112)，对所述处理槽的有机物分解处理状态进行 检测;以及
控制单元(17)，根据该状态检测传感器的输出信号来控制所述上澄 水返送机构和进行所述曝气处理的曝气槽的曝气处理。
17.如权利要求16所述的废水处理装置，其特征在于，
所述状态检测传感器为二氧化碳气体传感器。
18.如权利要求16所述的废水处理装置，其特征在于，
所述状态检测传感器为二氧化碳气体浓度传感器。
19.如权利要求16所述的废水处理装置，其特征在于，
所述状态检测传感器为甲烷气体传感器。
20.如权利要求16所述的废水处理装置，其特征在于，
所述状态检测传感器为甲烷气体浓度传感器。
21.如权利要求16所述的废水处理装置，其特征在于，
所述状态检测传感器为溶解氧量传感器。
22.如权利要求5所述的废水处理装置，其特征在于，包括：
水位检测传感器(133)，对流入到所述分离槽内的上澄水的水位进 行检测;以及
控制单元(17)，根据该水位检测传感器的输出信号来控制所述上澄 水返送机构和所述曝气槽的曝气处理。
23.如权利要求8所述的废水处理装置，其特征在于，包括：
水位检测传感器(182)，对流入到所述上澄水贮存槽内的上澄水的 水位进行检测;以及
控制单元(17)，根据该水位检测传感器的输出信号来控制所述上澄 水返送机构、所述曝气槽以及所述上澄水贮存槽的曝气处理。
24.如权利要求10所述的废水处理装置，其特征在于，包括：
水位检测传感器(182)，对流入到所述上澄水贮存槽内的上澄水的 水位进行检测;以及
控制单元(17)，根据该水位检测传感器的输出信号来控制所述切换 阀。
25.一种废水处理方法，其特征在于，包括以下步骤：
使原水流入到处理槽(11)内，利用微生物对其进行第一有机物分解 处理;
使被进行了该有机物分解处理后的处理水流入到曝气槽(12)内，进 行曝气处理和利用微生物的第二有机物分解处理;以及
将从被进行了曝气处理后的处理水中除去了污泥、沉淀固形物、以及 上浮固形物后得到的上澄水返送回所述处理槽。
说明书
废水处理装置以及废水处理方法
技术领域
本发明涉及一种废水处理装置以及废水处理方法，例如涉及以生物学 方式来处理由普通家庭等产生的生活废水、工厂废水等废水的废水处理装 置以及废水处理方法。
背景技术
作为处理有机废水的方法，广为公知的是利用微生物的生物学的废水 处理。另外，该生物学的废水处理被分成利用好气性微生物的好气性废水 处理和利用嫌气性微生物的嫌气性废水处理。并且，在好气性废水处理 中，需要大量地保持(固定)好气性微生物，作为该方法，有活性污泥 法。
使用活性污泥法的现有的第一废水处理装置包括：处理/曝气槽，利用 好气性微生物对流入的原水进行有机物分解处理，并且进行曝气处理，培 养活性污泥;沉淀槽，将来自处理/曝气槽的混合液分离为上澄水和沉淀污 泥;杀菌槽，对沉淀槽的上澄水进行杀菌并将其排排放。在该情况下，通 过将沉淀污泥的一部分作为活性污泥从沉淀槽返送回处理/曝气槽，将大量 的好气性微生物保持(固定)在反应/曝气槽中。
但是，在上述现有的第一废水处理装置中，由于会大量地产生剩余沉 淀污泥，因此需要剩余沉淀污泥的污泥减容化作业。例如，需要通过水肥 车定期地进行抽除作业。被抽除的污泥通过屎尿处理设施被进行脱水处 理，或者通过中间的污泥减容化处理设施被进一步除去水分。最终，被丢 弃到最终处置场，或者与其他物质一起被烧结加工成砖等，或者作为堆 肥、甲烷气体、氢气而被再利用。
另外，在上述现有的第一废水处理装置中，由于上澄水与杀菌液一起 被排放，因此排放的杀菌液会引起化学性的环境污染。
使用活性污泥法的现有的第二废水处理装置包括：处理槽，利用好气 性微生物对流入的原水进行有机物分解处理;曝气槽，对从处理槽流入的 处理液进行曝气处理，培养活性污泥;杀菌槽，对来自曝气槽的处理水进 行杀菌并将其排放。此时，通过将沉淀污泥的一部分作为活性污泥与处理 水一起从曝气槽返送回处理槽而将大量的好气性微生物保持(固定)在处 理槽中(参照专利文献1)。
这样，在上述现有的第二废水处理装置中，虽然处理槽和曝气槽相独 立，但是由于没有沉淀槽，因此可以使装置小型化，并且能够减少剩余沉 淀污泥。
发明内容
发明所要解决的问题
但是，在上述现有的第二废水处理装置中，依然需要剩余沉淀污泥的 污泥减容化作业。
另外，在上述现有的第二废水处理装置中，由于将沉淀污泥与处理水 一起从曝气槽返送回处理槽，因此有机物分解处理效率降低。
并且，在上述现有的第二废水处理装置中，由于将处理水与杀菌液一 起排放，因此排放的杀菌液仍然会引起化学性的环境污染。
因此，本发明的目的在于提供一种不需要剩余沉淀污泥的污泥减容化 作业的废水处理装置以及废水处理方法。
并且，本发明的另一目的在于提供一种有机物分解处理效率高的废水 处理装置以及废水处理方法。
另外，本发明的另一目的在于提供一种由于不排放杀菌液而可以保护 环境的废水处理装置以及废水处理方法。
用于解决问题的手段
为了达到上述目的，本发明的废水处理装置包括：处理槽，利用微生 物对流入的原水进行第一有机物分解处理;曝气槽，通过隔壁与该处理槽 区分开，对从处理槽流入的处理槽的处理水进行曝气处理和利用微生物的 第二有机物分解处理;以及上澄水返送机构，将从该曝气槽的处理水中除 去了污泥、沉淀固形物、以及上浮固形物(浮渣)后得到的上澄水从曝气 槽返送回处理槽。由此，被返送回处理槽的微生物会成为没有作为能量源 的活性污泥、即营养成分的饥饿状态，因此微生物对原水的有机物会发挥 出高的有机物分解处理能力。另外，不会产生剩余沉淀污泥。
另外，由于不会产生剩余沉淀污泥，因此不会出现因剩余沉淀污泥的 腐败而产生臭气的问题，因而在曝气槽的上部设置有开口。由此，通过曝 气处理而被蒸发的处理水的水分会从曝气槽的开口排出。
并且，由于处理水的水分从曝气槽的开口蒸发排出，因此使有机物分 解处理、曝气处理、以及上澄水返送处理为不向外部排放排放水的封闭方 式。由此，不会排放杀菌液，从而可以保护环境。
另外，本发明的废水处理方法包括以下步骤：使原水流入到处理槽 内，利用微生物对其进行有机物分解处理;使被进行了有机物分解处理后 的处理水流入到曝气槽内，进行曝气处理;将从被进行了曝气处理后的处 理水中除去了污泥、沉淀固形物、以及上浮固形物后得到的上澄水返送回 处理槽。
发明效果
根据本发明，由于仅将被曝气处理后的处理水中的不含有污泥、沉淀 固形物、以及上浮固形物的上澄水从曝气槽返送回处理槽，因而不会产生 剩余沉淀污泥，因此可以不需要剩余沉淀污泥的污泥减容化作业。另外， 由于使处理槽的微生物处于饥饿状态，因此可以得到高的有机物分解处理 效率。并且，通过采用封闭方式而不会排放杀菌液，因此可以保护环境。
